4. Retirez et conservez les deux jeux de goupilles (A) de la
patte de la tôle d'extrémité et du bras de rabatteur.
NOTE:
Le dispositif de sécurité peut tomber lorsque la goupille
supérieure est enlevée.
5. Utilisez le chariot élévateur pour soulever le rabatteur de
façon à ce que les trous de montage du vérin de levage du
rabatteur soient alignés avec la patte de la tôle d'extrémité
et le trou du bras du rabatteur.
6. Installez l'extrémité de la tige du vérin de levage (A) et le
dispositif de sécurité (B) à l'aide de l'axe de chape (C) et de
la goupille fendue (D).
IMPORTANT:
Installez la goupille fendue (D) sur le côté extérieur de la
plateforme.
7. Déplacez le support de sécurité du rabatteur (B) vers le
haut sur le crochet sous le bras du rabatteur.
8. Fixez la base du vérin (A) à la tôle d'extrémité à l'aide de
l'axe de chape (E) et de la goupille fendue (F).
IMPORTANT:
Installez la goupille fendue (F) sur le côté extérieur de la
plateforme.
9. Retirez la quincaillerie (A) du support du bras extérieur (B).
Mettez au rebut le support (B) et la quincaillerie (A).
262739
TERMINER L'ASSEMBLAGE DE LA PLATEFORME
82

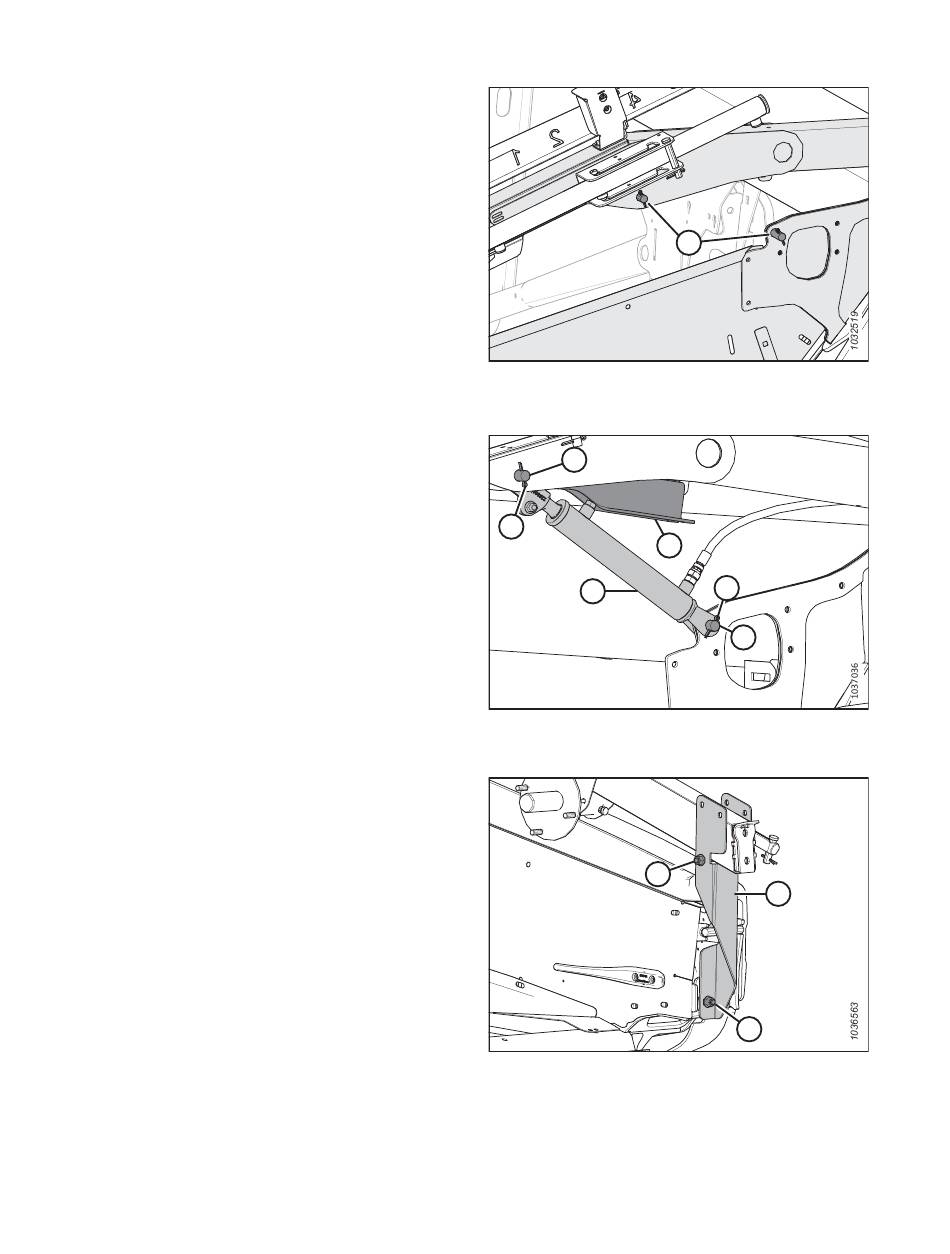

Figure 4.13: Goupilles du vérin de levage du rabatteur
gauche
C
D
B
A
Figure 4.14: Vérin de levage du rabatteur gauche
A
Figure 4.15: Support d'expédition – Bras de rabatteur
gauche
A
F
E
B
A
