D C
B A

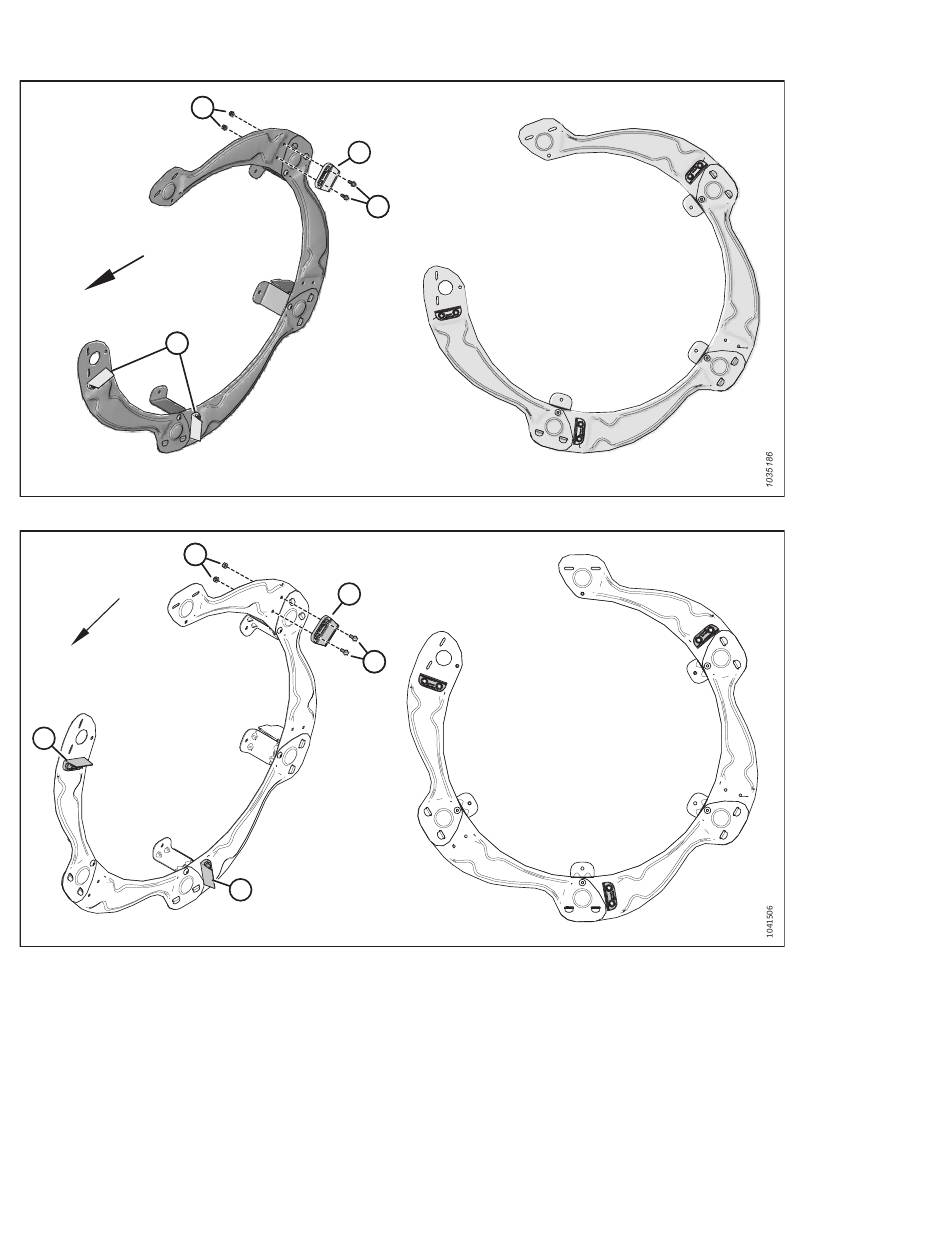

Figure 4.125: Rabatteurs à cinq tiges – Palettes en caoutchouc
C C
A
Figure 4.126: Rabatteur à six lattes – Palettes en caoutchouc
NOTE:
Pour les rabatteurs à cinq lattes, consultez la figure
4.126, page
170.
4. Installez trois palettes d'extrémité de rabatteur en caoutchouc (A) sur la face extérieure de l'ensemble du capot du
diviseur en utilisant deux boulons hexagonaux M8 X 1,25 X 20 (B) et écrous (C) par palette.
IMPORTANT:
Assurez-vous que les palettes en caoutchouc sont orientées comme illustré. Les palettes en caoutchouc des deux
extrémités du rabatteur (la came extérieure et l'extrémité extérieure) doivent être alignées.
262739
TERMINER L'ASSEMBLAGE DE LA PLATEFORME
A
C B
A
B B
A
4.125, page
170. Pour les rabatteurs à six lattes, consultez la figure
170
Révision A
