13. Andaineuses équipées du kit d'alignement
du vérin d'inclinaison :
a.
Appuyez sur les commutateurs HEADER TILT UP
(inclinaison de la plateforme vers le haut) ou
HEADER TILT DOWN (inclinaison de la plateforme vers
le bas) (B) du LVS pour déployer ou rétracter le vérin
d'inclinaison jusqu'à ce que le crochet (C) s'aligne avec
la goupille d'attelage de la plateforme.
b. Abaissez le vérin d'inclinaison (A) sur la plateforme à
l'aide du commutateur REEL DOWN (rabatteur vers le
bas) (D) du LVS jusqu'à ce que le vérin d'inclinaison se
verrouille en position et que le dégagement du
crochet (E) soit fermé.
IMPORTANT:
Le dégagement du crochet doit être fermé pour activer
le mécanisme autobloquant. Si le dégagement est
ouvert (en position haute), poussez-le manuellement
vers le bas après que le crochet s'est engagé dans l'axe.
c.
Vérifiez que le vérin d'inclinaison est verrouillé sur la
plateforme en appuyant sur le commutateur
REEL UP (rabatteur vers le haut) (F) du LVS.
14. Andaineuses dépourvues du kit d'alignement
du vérin d'inclinaison :
a.
Appuyez sur les commutateurs HEADER TILT UP
(inclinaison de la plateforme vers le haut) ou
HEADER TILT DOWN (inclinaison de la plateforme vers
le bas) (B) du LVS pour déployer ou rétracter le vérin
d'inclinaison jusqu'à ce que le crochet s'aligne avec la
goupille d'attelage de la plateforme.
b. Coupez le moteur et retirez la clé du contact.
c.
Poussez vers le bas l'extrémité de la tige (C) du cylindre
de liaison jusqu'à ce que crochet (D) s'engage et se
verrouille sur l'axe de la plateforme.
IMPORTANT:
Le déverrouillage du crochet (E) doit être effectué vers
le bas pour activer le mécanisme d'auto-blocage. Si le
dégagement est ouvert (en position haute), poussez-le
manuellement vers le bas après que le crochet s'est
engagé dans l'axe.
d. Vérifiez que le vérin d'inclinaison (A) est verrouillé sur
la plateforme en tirant vers le haut l'extrémité de la
tige (C) du vérin.
e.
Démarrez le moteur.
262739
ATTELAGE DE LA PLATEFORME SUR L'ANDAINEUSE
65
B

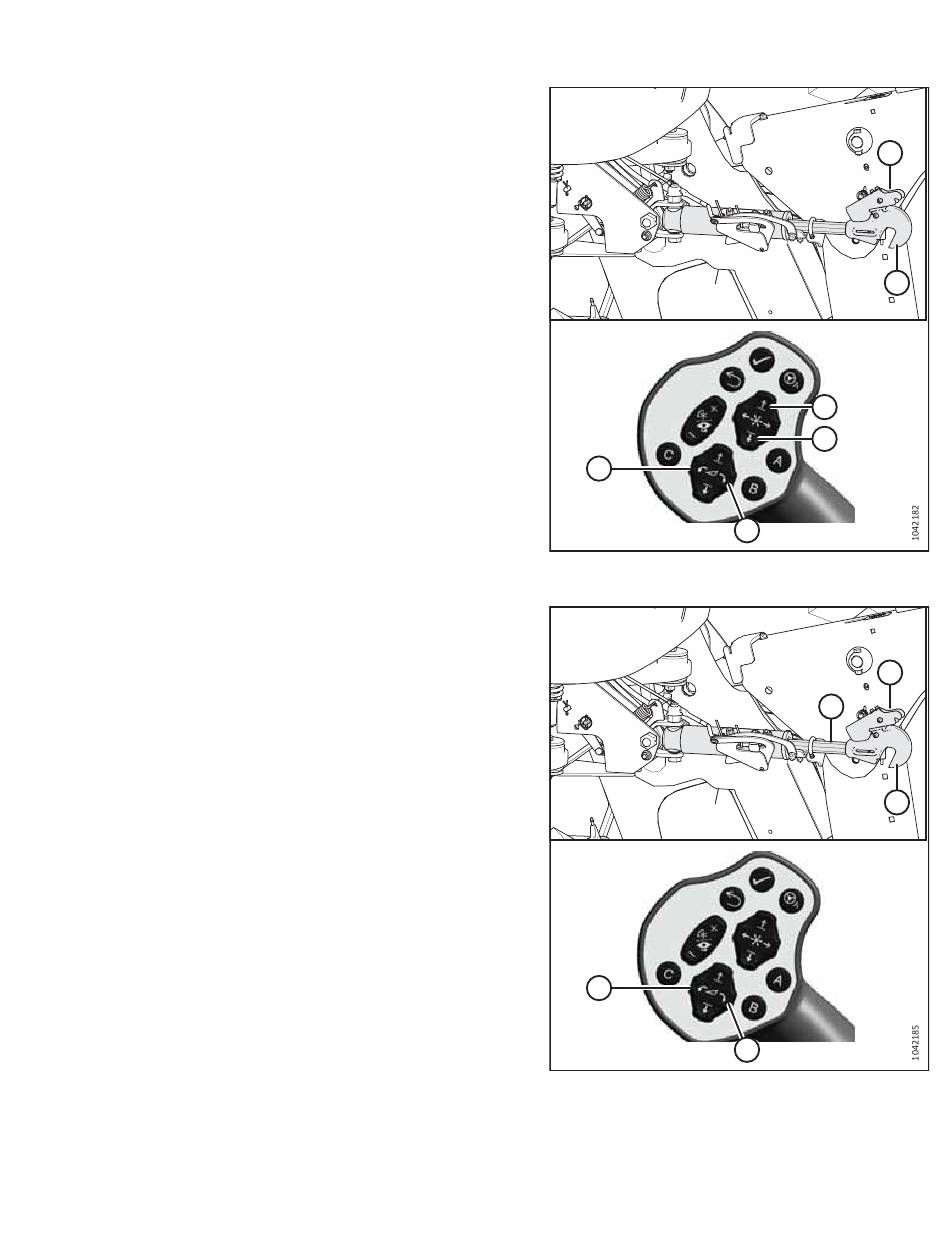

Figure 3.83: Vérin d'inclinaison hydraulique
B
Figure 3.84: Vérin d'inclinaison hydraulique
E
C
F
D
A
E
C
D
A
