18. Enclenchez les supports de sécurité dans les deux vérins de
levage de la manière suivante :
a.
Tirez le levier (A) vers vous pour le libérer, puis
tournez-le vers la plateforme pour faire descendre le
support de sécurité sur le vérin.
b. Répétez les étapes précédentes pour le vérin de levage
opposé.
IMPORTANT:
Assurez-vous que les supports de sécurité s'enclenchent sur
les tiges de piston des vérins. Si les supports de sécurité ne
s'enclenchent PAS correctement, levez la plateforme jusqu'à
ce que les supports de sécurité s'ajustent sur la tige.
19. Installez la goupille (B) à travers la patte de la plateforme
en engageant le support de cette dernière dans
l'articulation de levage. Fixez la goupille avec la bague (A).
Répétez cette étape sur l'autre étançon de la plateforme.
20. Libérez les supports de sécurité sur les deux vérins de
levage de la manière suivante :
a.
Tournez le levier (A) en l'éloignant de la plateforme
pour lever le support de sécurité jusqu'à ce que le
levier se verrouille en position verticale.
b. Répétez l'étape précédente pour le vérin opposé.
NOTE:
Si le support de sécurité ne se libère PAS, élevez la
plateforme pour le libérer.
262739
ATTELAGE DE LA PLATEFORME SUR L'ANDAINEUSE
53

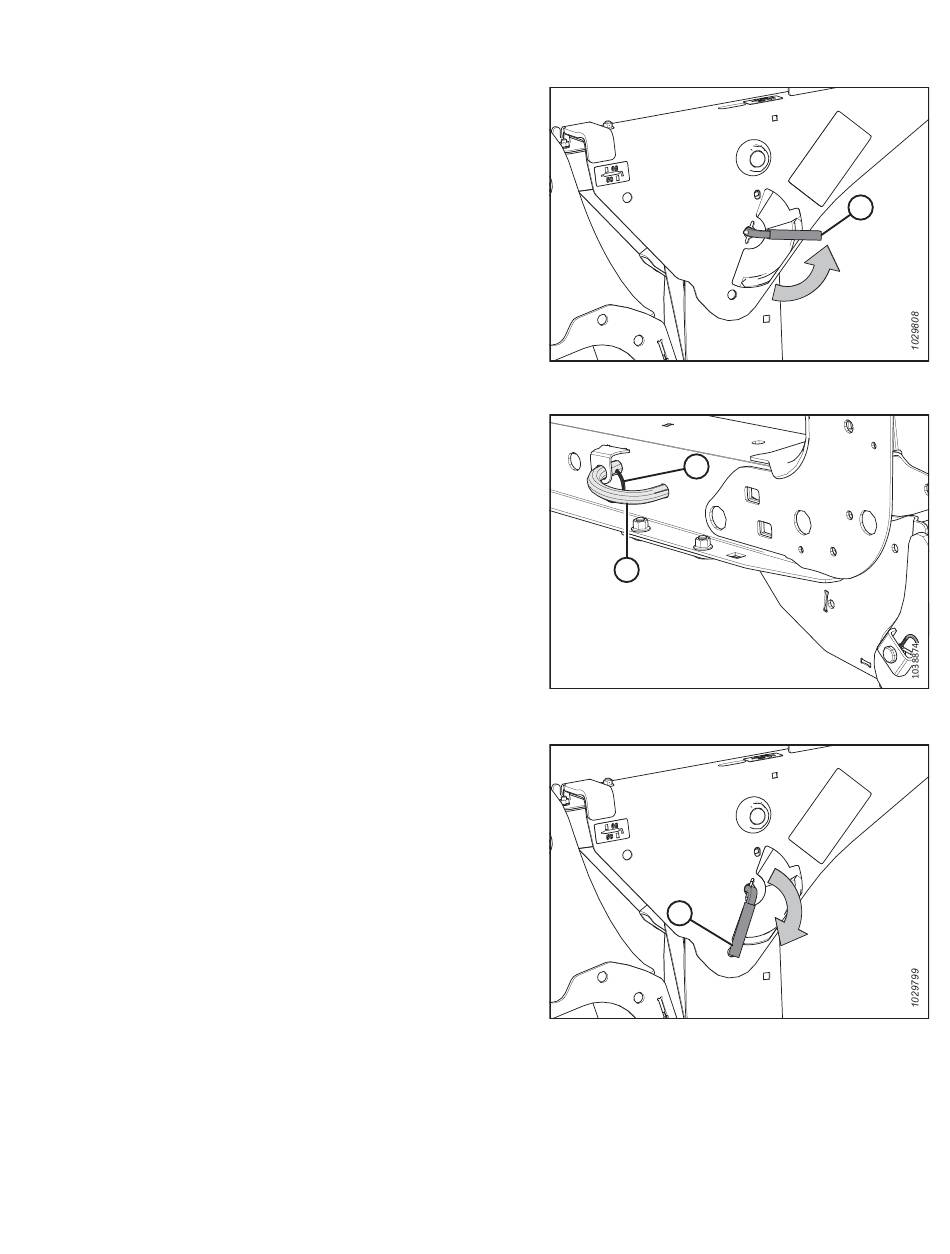

Figure 3.59: Levier du support de sécurité
A
B
Figure 3.60: Étançon de la plateforme
A
Figure 3.61: Levier du support de sécurité
A
Révision A
