A

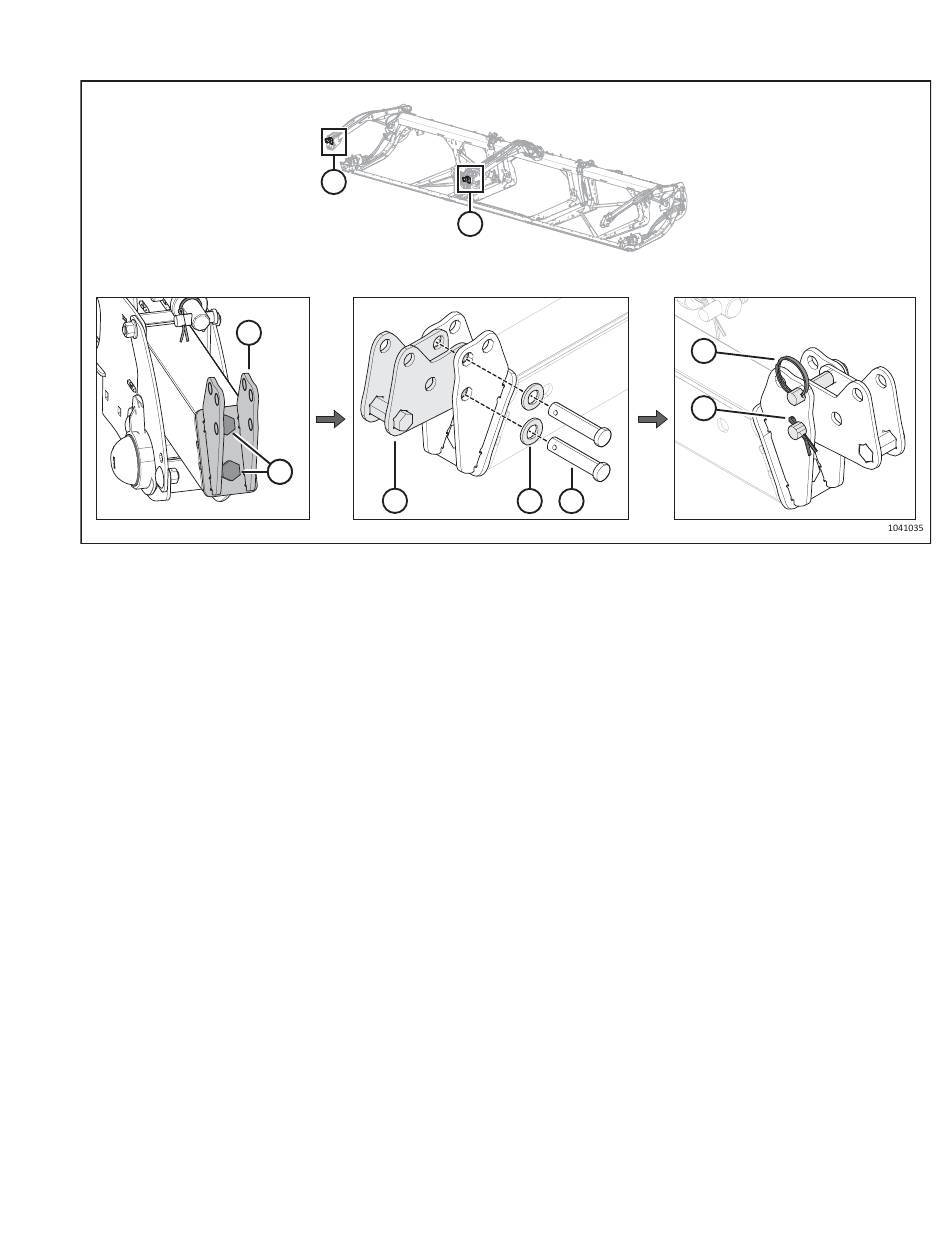

Figure 4.58: Emplacements des supports avant-arrière
4. Installez le contenu du sac de pièces MD Nº 347580 sur le bras droit (1) et le bras central (2) :
a.
Installez le support avant (A) à l'aide de deux boulons M16 (B). Serrez les boulons à 249 Nm (184 pi-lbf).
b. Fixez l'ancrage avant-arrière (C) au support avant à l'aide de deux rondelles (D) et de deux axes de chape (E).
IMPORTANT:
Assurez-vous que l'ancrage (C) est installé en position avant, comme illustré. Le vérin du bras gauche est installé
en position avant en usine. Tous les vérins avant-arrière doivent être installés dans la même position pour éviter
d'endommager le rabatteur en cours de fonctionnement.
c.
Fixez l'axe de chape supérieur avec la bague fendue (F). Fixez l'axe de chape inférieur avec la goupille fendue (G).
NOTE:
Il est plus facile pour l'opérateur de basculer entre les deux positions du vérin si la bague fendue est installée sur
l'axe de chape supérieur.
262739
TERMINER L'ASSEMBLAGE DE LA PLATEFORME
1
D B
C
2
D
E
103
F
G
Révision A
