Fronius DeviceNet Instructions De Service page 7

Feldbus-Koppler anschließen und konfigurieren
Sicherheit
Gefahr durch elektrischen Strom.
Schwere Personen- und Sachschäden können die Folge sein.
▶
▶
▶
Anschlüsse am
Feldbus-Koppler

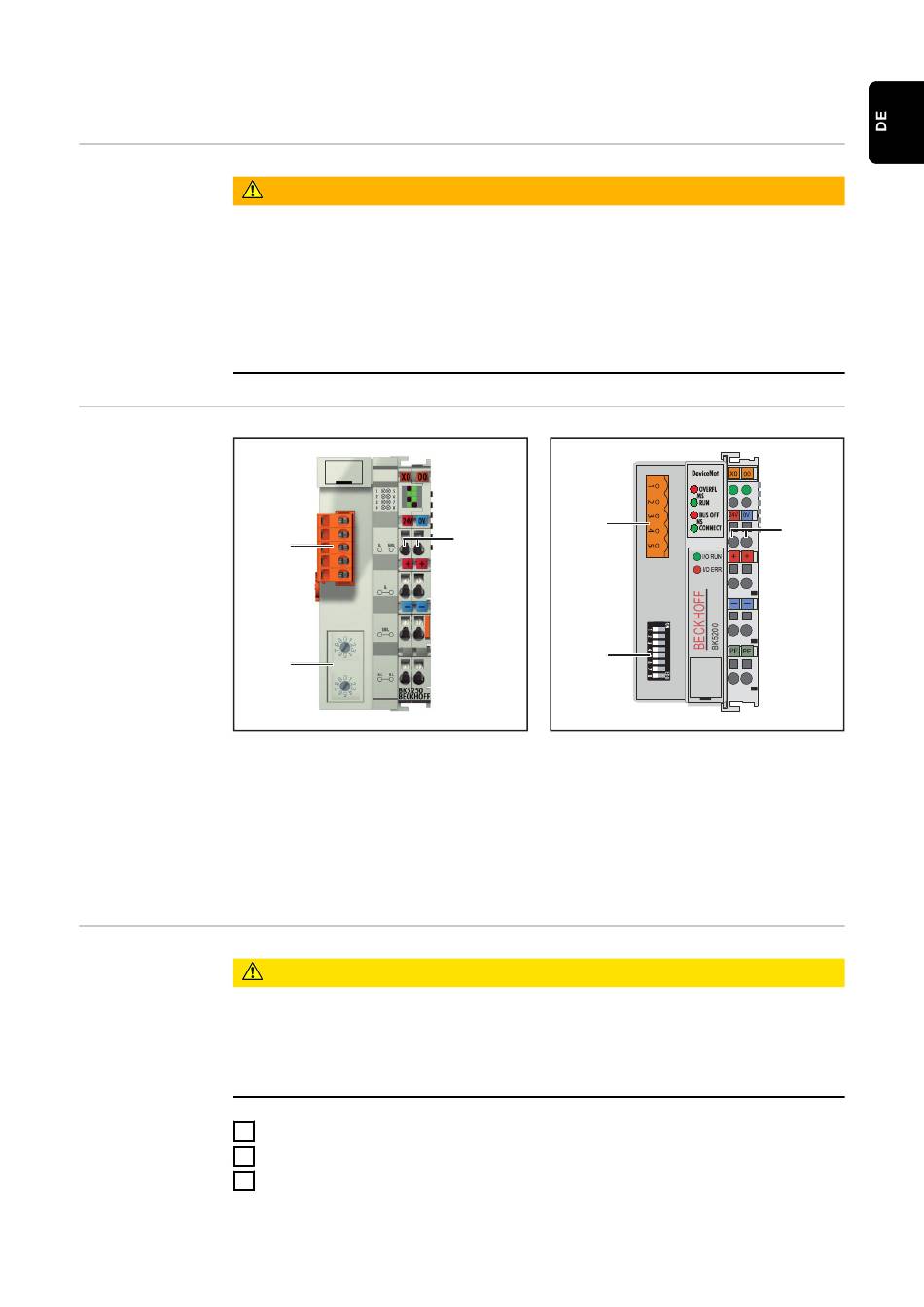

Elemente am Feldbus-Koppler BK5250
(1)
(2)
(3)
WICHTIG! Die externe Spannungsversorgung darf nicht über die Stromquelle
erfolgen. Für die externe Spannungsversorgung Roboter oder Steuerung verwen-
den.
Feldbus-Koppler
anschließen
Gefahr durch elektrischen Strom.
Schwere Sachschäden können die Folge sein.
▶
1
2
3
WARNUNG!
Vor Beginn der Arbeiten alle beteiligten Geräte und Komponenten ausschal-
ten und von Stromnetz trennen.
Alle beteiligten Geräte und Komponenten gegen Wiedereinschalten sichern.
Nach dem Öffnen des Gerätes mit Hilfe eines geeigneten Messgerätes si-
cherstellen, dass elektrisch geladene Bauteile (beispielsweise Kondensato-
ren) entladen sind.
(1)
(2)
Anschluss-Stecker DeviceNet
Adresswähler / Baudraten-Einstellung
Anschlüsse für externe Spannungsversorgung
VORSICHT!
Vor Beginn der Arbeiten sicherstellen, dass die Kabel für die externe Span-
nungsversorgung des Interfaces spannungsfrei sind und bis zum Abschluss
aller Arbeiten spannungsfrei bleiben.
Interface-Deckel demontieren
Zugentlastung vom Interface abmontieren
DeviceNet Datenleitung und Kabel für die externe Spannungsversorgung
durch Kabeldurchführung in der Zugentlastung durchführen
(1)
(3)
(2)
Elemente am Feldbus-Koppler BK5200
(3)
7
