Fronius DeviceNet Instructions De Service page 35

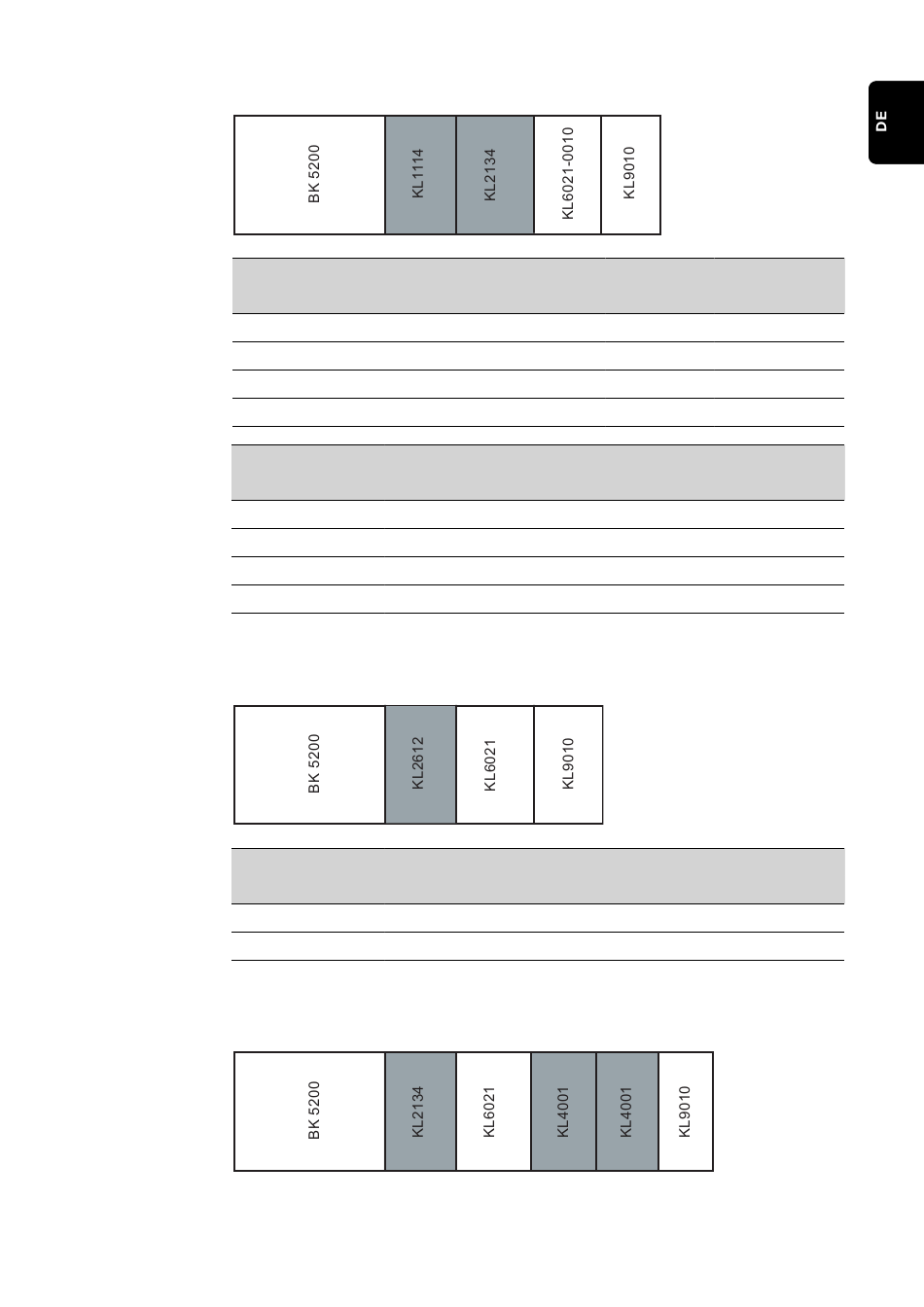

Anordnung der Signale bei Verwendung des E-Set Externe I/O (4,100,287)
Eingang Signalbezeichnung
Stromquelle
E97 Digital Out 1 - KL2134 / 1
E98 Digital Out 2 - KL2134 / 5
E99 Digital Out 3 - KL2134 / 4
E100 Digital Out 4 - KL2134 / 8
Ausgang Signalbezeichnung
Stromquelle
A97 Digital In 1 - KL1114 / 1
A98 Digital In 2 - KL1114 / 5
A99 Digital In 3 - KL1114 / 4
A100 Digital In 4 - KL1114 / 8
Anordnung der Signale bei Verwendung des E-Set Doppelkopf Feldbus
(4,100,395)
Eingang Signalbezeichnung
Stromquelle
E97 Digital Out 1 - KL2612 / 1
E98 Digital Out 2 - KL2612 / 5
Anordnung der Signale bei Verwendung des E-Set Feldbus Externe 2AO / 4DO
(4,100,462)
Bereich Aktivität
- High
- High
- High
- High
Bereich Aktivität
- High
- High
- High
- High
Bereich Aktivität
- High
- High
