Bus kablosu 2x2 damarlı burulmuş ve perdelenmiş bir hattan oluşur. Her iki da-
mar çiftinden biri
-
-
ÖNEMLI! İzin verilen azami hat uzunluğu, baud hızına bağlıdır. Baud hızı seçimini
bağlı olarak, aşağıdaki hat uzunlukları gerçekleştirilebilir:
-
-

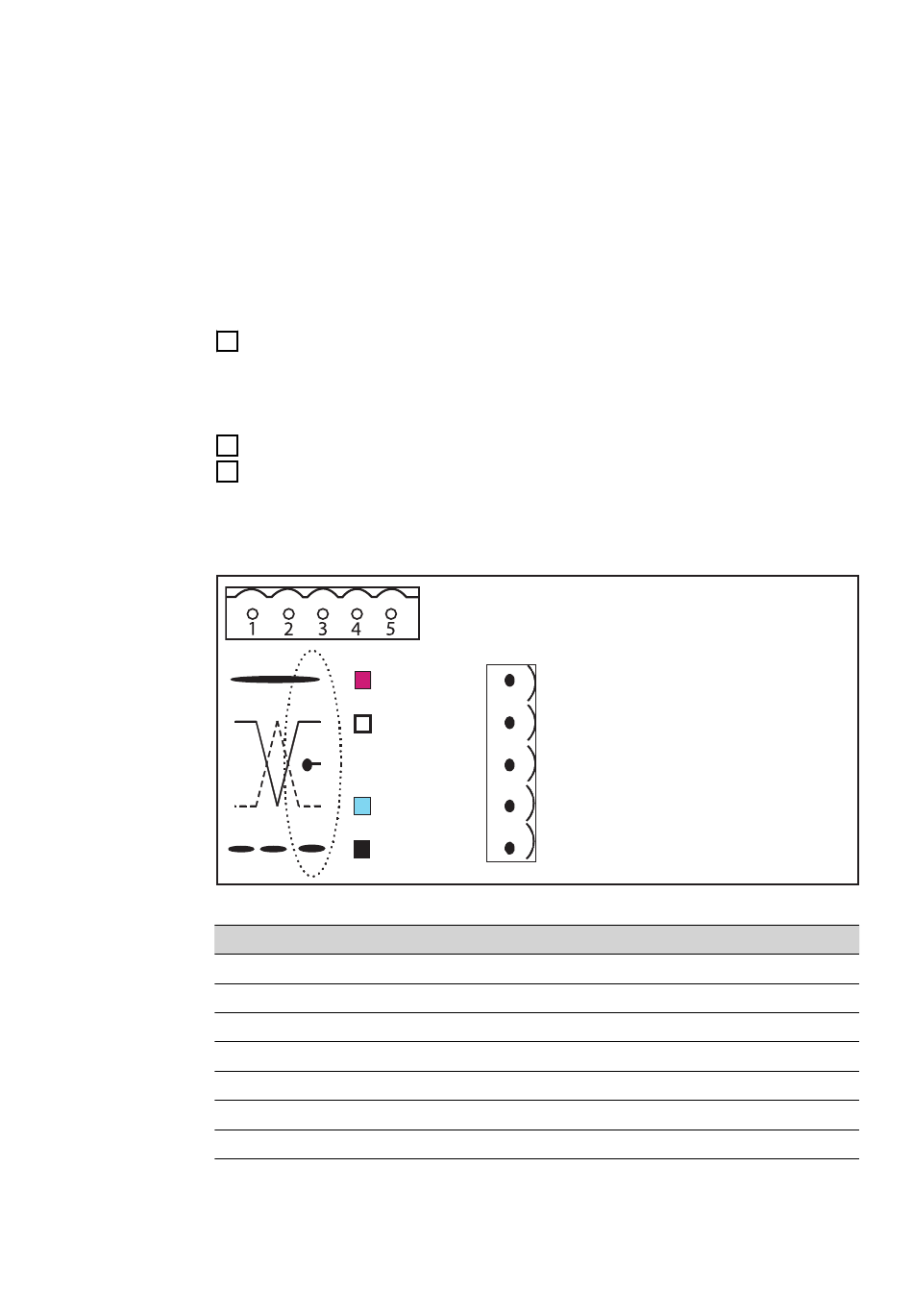

DeviceNet bus kablosunun bağlantısı 5 kutuplu soket üzerinden gerçekleşir. Pin 1
üstte bus bağlayıcısında bulunur.
4
5
6
ÖNEMLI! İşletime hazırlığın sağlanması için her iki gerilimin bağlantısı gereklidir!
İlgili yerleşime sahip DeviceNet bağlantı noktası
Vendor ID
Device Type
Ürün kodu
DeviceNet grubu
MajRev
MinRev
ProdName
168
Veri aktarımı
Akım beslemesi için görev yapar (kabloya bağlı olarak 8 ampere kadar akımlar
mümkündür)
en yüksek baud hızında (500 kBaud) azami 100 m
en düşük baud hızında (125 kBaud) azami 500 m
Veri hatlarını aşağıdaki şekil uyarınca kutupları doğru şekilde Pin 2 ve Pin 4'e
bağlayın
NOT! Yansımaları ve böylece aktarım sorunlarını engellemek için, Feldbus
kablolarının uçlarına dirençler bağlayın.
Elektrik beslemesini kutupları doğru şekilde Pin 1 ve Pin 5'e bağlayın
Şunları birleştirin
- Pin 1 ile klemens X1 / 24 V
- Pin 5 ile klemens X1 / 0 V
V+
CAN_H
SHIELD
CAN_L
CAN_V-
Red P.M.S. #207C
White EIA 395 A within wire/cable limits
Blue P.M.S. #297C
Black P.M.S. #426C
BK5200
BK5250
108
108
12
12
5200
5250
Group 2
Group 2
3
1
0
1
-
BK5250 V01.01
