DeviceNet 总线电缆将使用所提供的 5 引脚插头进行连接。引脚 1 位于总线耦合器的顶
部。
如下图所示，将数据线连接到引脚 2 和引脚 4 上（注意极性）
4
提示！为避免出现反射和任何传输问题，请在现场总线电缆的两端安装电阻器。
将电源连接到引脚 1 和引脚 5 上（注意极性）
5
将
6
- 引脚 1 连接到连接端子 X1/24 V 上
- 引脚 5 连接到连接端子 X1/0 V 上
重要！必须先连接两个电压，然后才能使用现场总线耦合器。
V+
CAN_H
SHIELD
CAN_L
CAN_V-

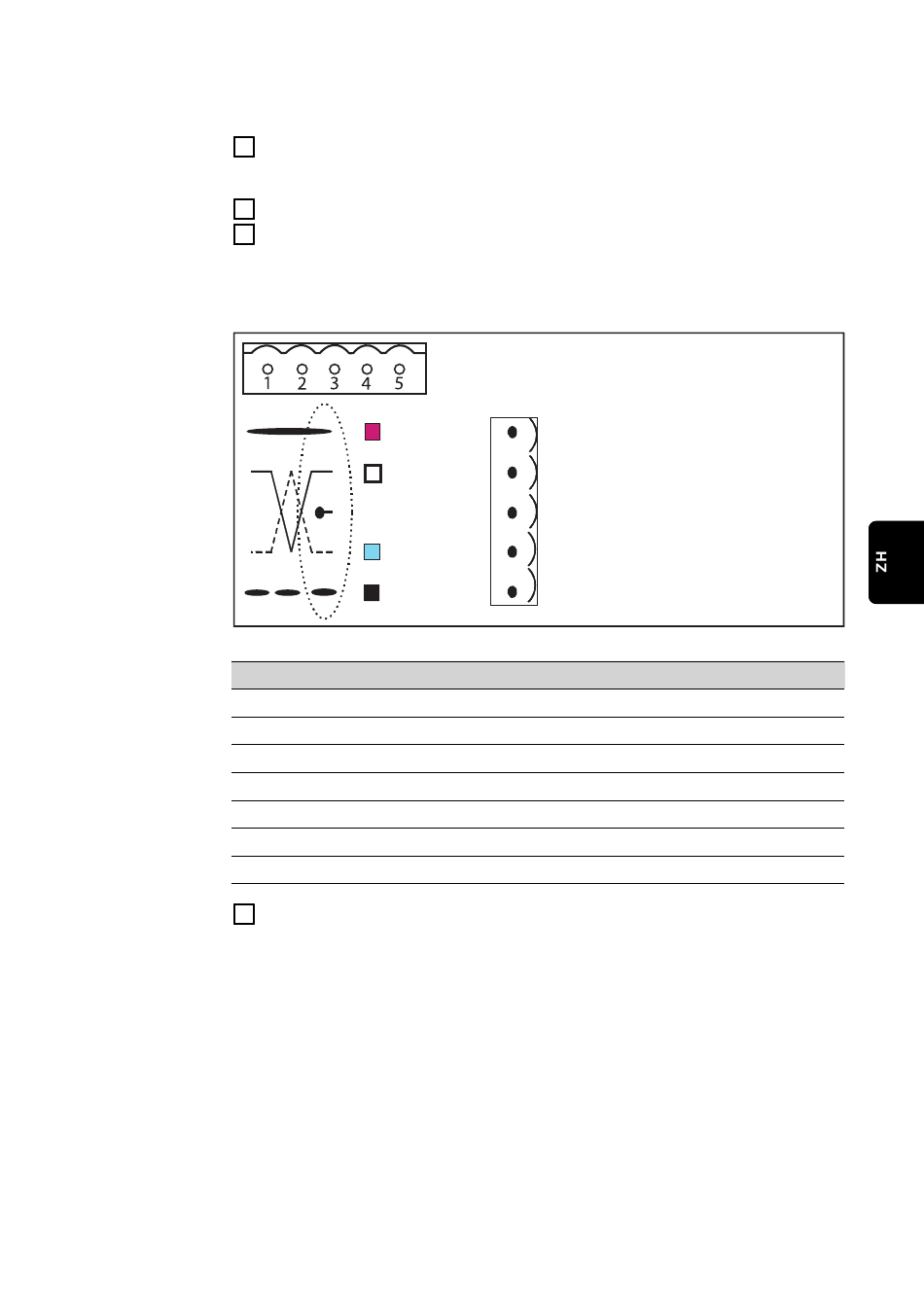

带有引脚分配方案的 DeviceNet 接口
供应商 ID
设备型号
产品代码
DeviceNet 组
MajRev
MinRev
ProdName
在"绝缘支承轨道"(1) 和总线电缆屏蔽 (2) 之间建立电气连接。
7
重要！安装现场总线耦合器时，只能使用"绝缘"支承轨道。确保支承轨道与电源的
地线之间没有电气接触。
Red P.M.S. #207C
White EIA 395 A within wire/cable limits
Blue P.M.S. #297C
Black P.M.S. #426C
BK5200
BK5250
108
108
12
12
5200
5250
组 2
组 2
3
1
0
1
-
BK5250 V01.01
