配置示例
一般说明
连接端子可以面向位（数字），也可以面向字节（模拟/复合）。
-
-
-
过程图像首先显示面向字节的连接端子，而后显示面向位的连接端子。对于同类型的连接
端子，它们的位置也很重要。由于连接端子的安装方式不同，无法显示普遍适用的过程图
像。因此，我们将按照信号顺序（以 E97/A97 开头）对每个安装套件进行说明。
重要！只有使用已实际插入的连接端子才能确定正确的过程图像。
配置示例
使用部件编号安装套件时的信号分配 (4,100,458)
输入
电源
E97 - E104
E105 - E112
E113 - E120
E121 - E128
E129 - E136
E137 - E144
E145 - E152
E153 - E160
E161 - E168
E169 - E176
E177 - E184
E185 - E192
输出
电源
A97 - A192

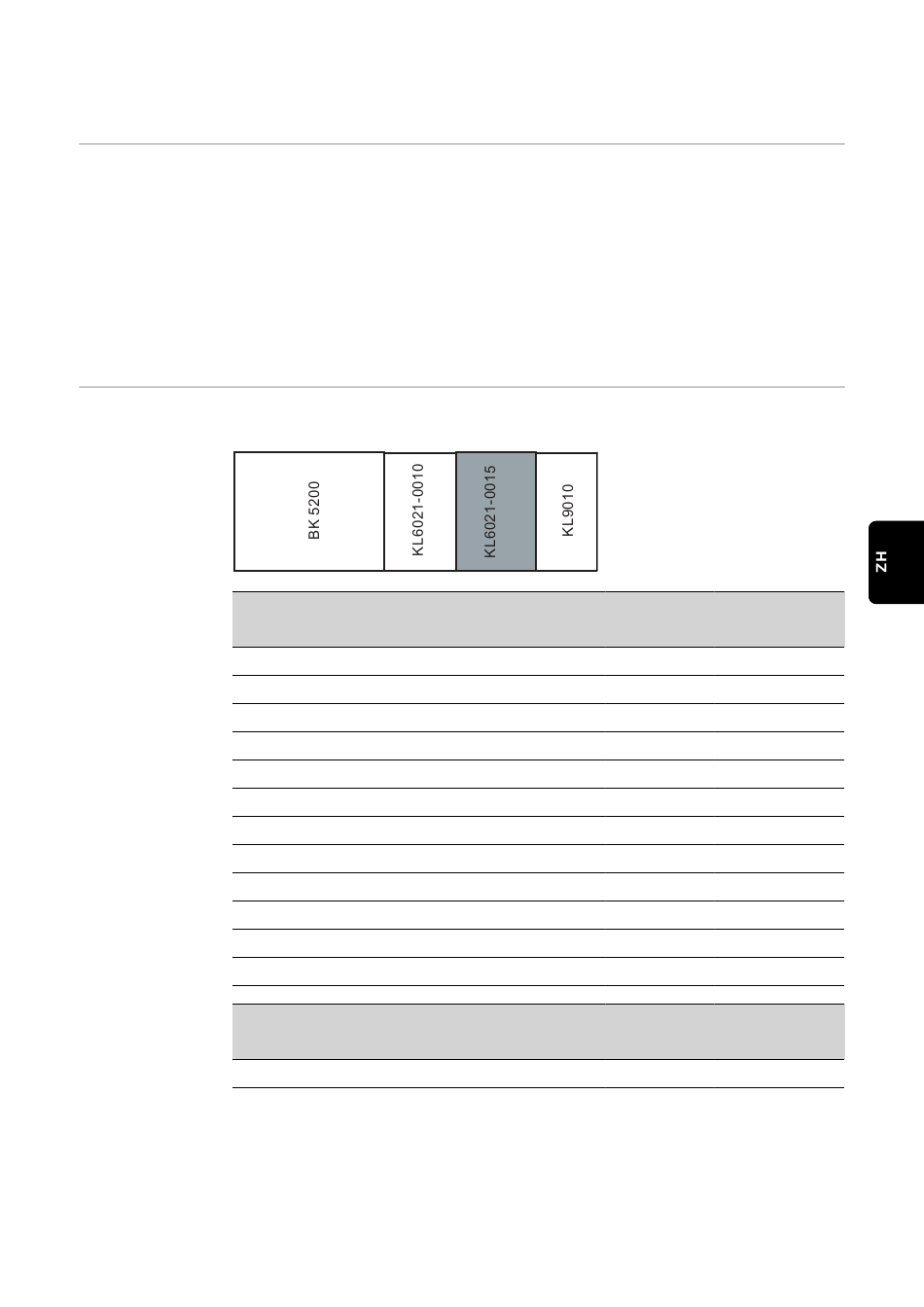

使用外部 I/O 现场总线安装套件时的信号分配 (4,100,287)
数字连接端子：KL1114、KL2134、KL2612
模拟连接端子：KL4001
复合连接端子： KL 6021
备注
未使用
特征 1
特征 2
特征 3
特征 4
特征 5
特征 6
特征 7
特征 8
特征 9
特征 10
特征 11
备注
未使用
范围
操作
-
-
32 - 254
-
32 - 254
-
32 - 254
-
32 - 254
-
32 - 254
-
32 - 254
-
32 - 254
-
32 - 254
-
32 - 254
-
-
-
32 - 254
-
范围
操作
-
-
233
