Príklady konfigurácie
Všeobecné in-
Druh svoriek sa líši medzi bitovo orientovanými (digitálnymi) a bajtovo oriento-
formácie
vanými (analógové alebo komplexné) svorkami.
-
-
-
Na schéme procesu sú znázornené najprv bajtovo orientované a potom aj bitovo
orientované svorky. U rovnakého druhu svoriek má význam aj poloha svorky. S
ohľadom na rôzne možnosti montáže svoriek nie je možné poskytnúť všeobecne
platnú schému procesu. Preto sa pri popise každej montážnej súpravy začína
vždy poradím signálov od E97 alebo A97.
DÔLEŽITÉ! Zisťovanie správnej schémy procesu sa uskutočňuje len na základe
skutočne zasunutých svoriek.
Ukážky konfi-

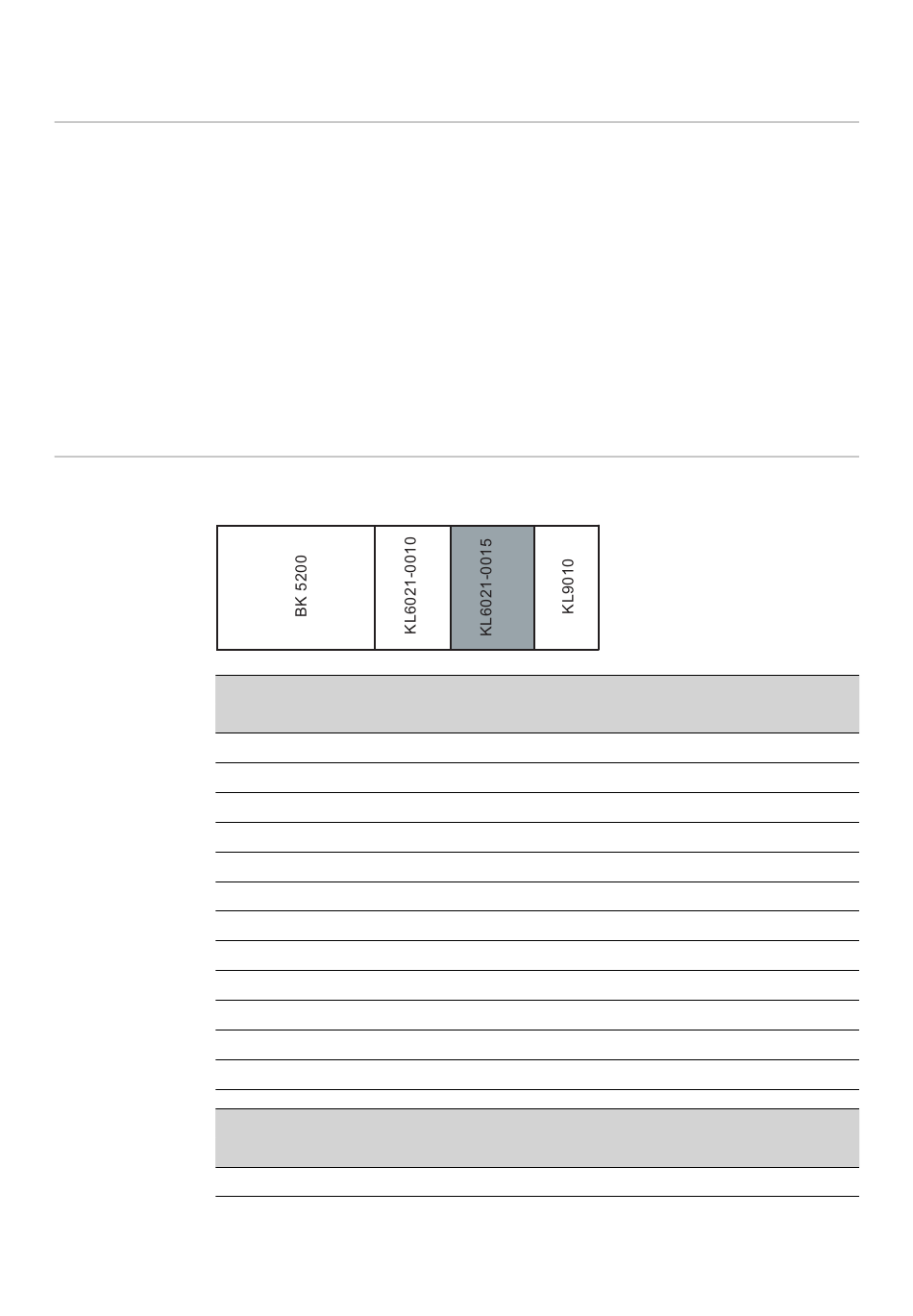

Usporiadanie signálov pri použití montážnej súpravy, číslo dielu (4,100,458)
gurácie
Vstup
Prúdový zdroj
E97 - E104
E105 - E112
E113 - E120
E121 - E128
E129 - E136
E137 - E144
E145 - E152
E153 - E160
E161 - E168
E169 - E176
E177 - E184
E185 - E192
Výstup
Prúdový zdroj
A97 - A192
154
digitálne svorky: KL1114, KL2134, KL2612
analógové svorky: KL4001
komplexné svorky: KL 6021
Označenie signálu
Nie je použité
Znak 1
Znak 2
Znak 3
Znak 4
Znak 5
Znak 6
Znak 7
Znak 8
Znak 9
Znak 10
Zv 11
Označenie signálu
Nie je použité
Rozsah
Aktivita
-
-
32 - 254
-
32 - 254
-
32 - 254
-
32 - 254
-
32 - 254
-
32 - 254
-
32 - 254
-
32 - 254
-
32 - 254
-
-
-
32 - 254
-
Rozsah
Aktivita
-
-
