D'EAU FROID ET CHAUD
REMARQUE:L'utilisation d'eau chaude maximise
la production de vapeur, mais elle
n'est pas obligatoire. Les deux en-
trées peuvent recevoir de l'eau froide
si l'eau chaude n'est pas disponible.
Ne pas appliquer d'eau chaude au
conduit d'eau froide.
COS-20E et BCS-20E --- L'eau froide est connec-
tée à l'électrovanne de régulation de pression
gauche. L'eau chaud est connectée à l'électro-
vanne de régulation de pression droit. Connectez
l'appareil à une entrée d'eau avec un tuyau de
pression muni d'un raccord de 3/4 po (1,9 cm).
Une vanne d'isolement doit être installée à côté du
four.
COS-20EDS et CNV-20E --- Connectez les appa-
reils à de l'eau froide de qualité avec à un tuyau de
pression muni d'un raccord de 3/4 po (1,9 cm).

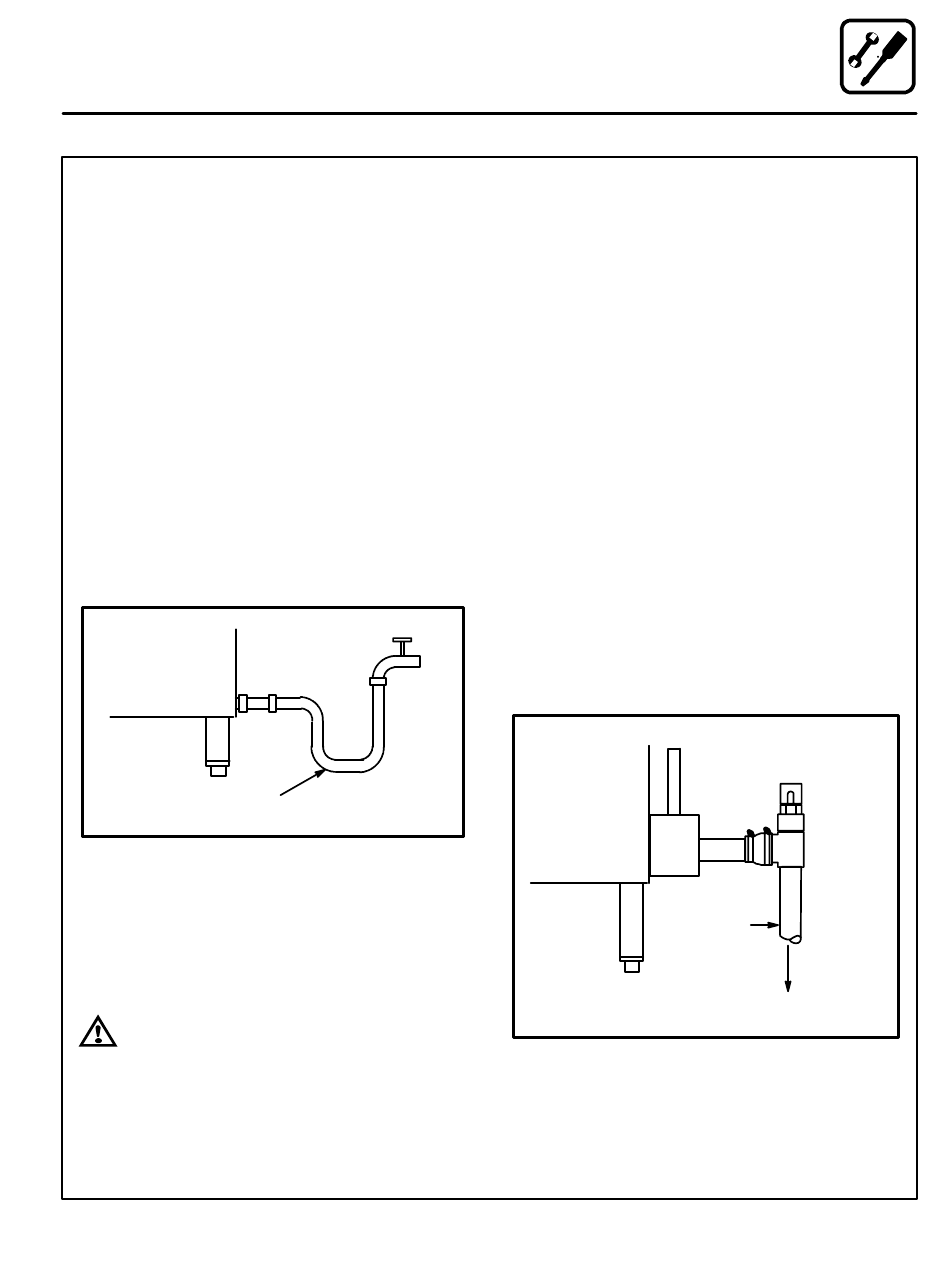

Tuyau de l'appareil 12,7mm
avec raccords de 19mm
Figure 2
L'eau doit être conforme aux conditions requises
minimum suivantes:
Total des solides en suspension (TDS) ne doit
D
pas dépasser 30 parties par million.
Le pH de l'eau doit être 7,0 ou au-dessus.
D
AVERTISSEMENT!!
L'usage d'eau de mauvaise qualité an-
nule la garantie.
Installation
BRANCHEMENT DU TUBE D'ÉCOULEMENT
Un tuyau de 5cm avec une pente de vidange stan-
dard, doit aller jusqu'à un puisard ou être connecté
sur une colonne descendante équipée d'un évent.
REMARQUE:Les eaux perdues peuvent aussi être
dirigées vers un écoulement au sol
proche. Si un tuyau flexible est utilisé,
s'assurer qu'il n'a pas de longueur
pendant où les eaux usées peuvent
s'accumuler.
1. Situer les branchements de vidange à l'arrière
et en bas de l'appareil.
2. Desserrer les colliers de serrage du couplage.
Branchez un tuyau d'écoulement en cuivre de
2 po (5cm) de diamètre sur le raccord d'é-
coulement. Resserrez les colliers de serrage
du couplage.
REMARQUE:Le côté ouvert de la vidange doit faire
face au sol. Le tubage de cuivre utili-
sé pour l'installation d'un puisard ou
d'un écoulement au sol doit être four-
nit par l'installateur. L 'usage d'un
purgeur sur la conduite sera cause
de refoulement de vidange.
35
Branchement Utilitaires
Écoulement
du Four
Écoulement de
50.8 mm fournit
par l'utilisateur
Ver l'écoulement
Figure 3
