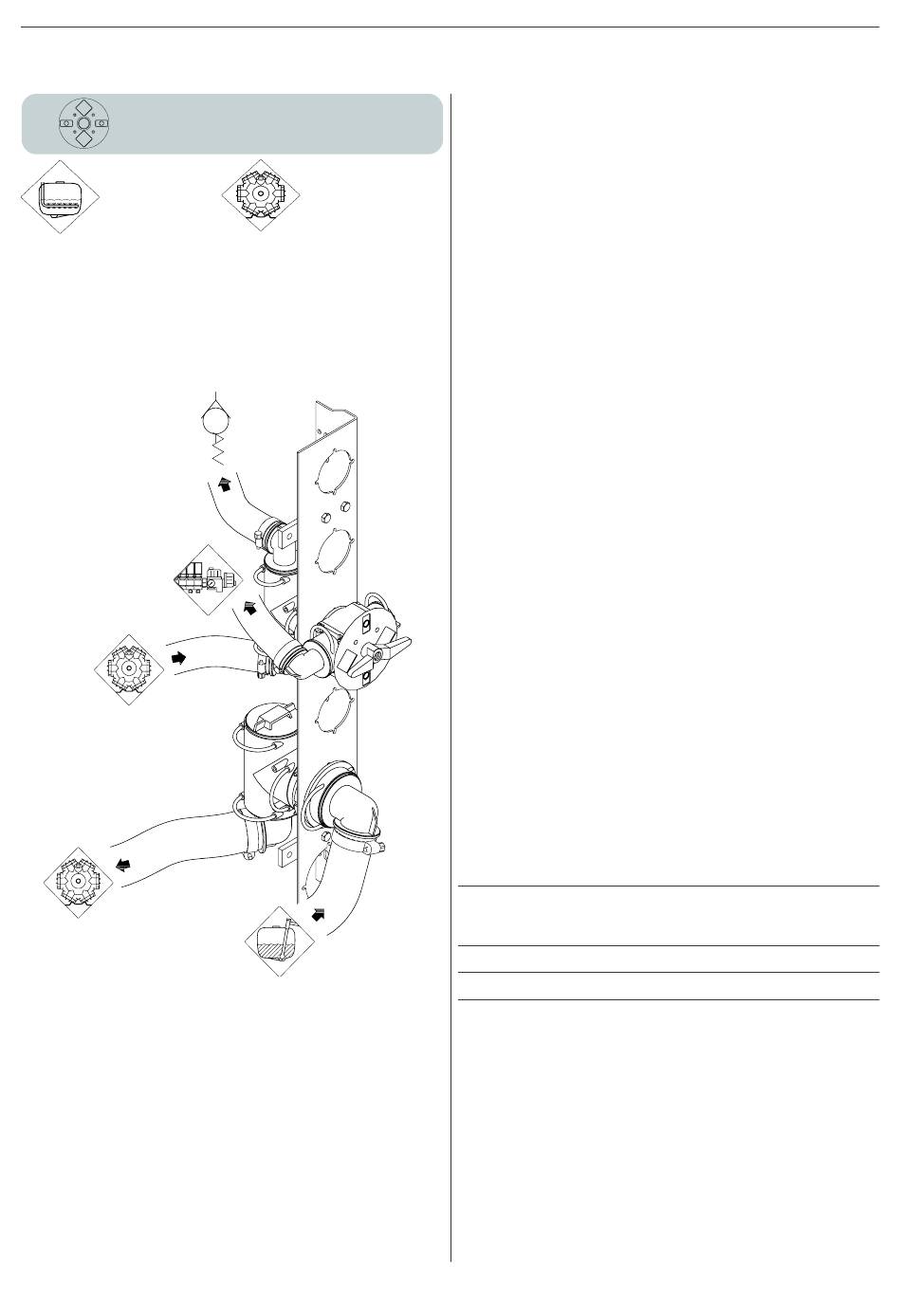

Disque bleu = Vanne de retour
Retour en
cuve
Utilisation des vannes Manifold
Les vannes de refoulement vertes et les vannes d'aspi-
ration noires ont 4 positions. Deux sont destinées au
branchement d'accessoires, les deux autres marquées
«O» sont des positions de fermeture. La vanne de retour
bleue n'a que 2 positions. La flèche sur la poignée
indique la position sélectionnée.
Vannes de refoulement vertes
Pour sélectionner la fonction, tournez la poignée et
faites pointer la flèche sur le pictogramme qui la repré-
sente. Pour reprendre le traitement, remettez la flèche
sur «Réglage».
Si vous avez 2 vannes de refoulement ou plus, faites
pointer la flèche sur la fonction sélectionnée et mettez
les autres vannes en position «O» (fermeture). Pour
reprendre le traitement, remettez la flèche sur «Ré-
glage» et toutes les autres vannes en position «O»
(fermeture).
Si toutes les vannes de refoulement sont fermées, le
clapet de sécurité fixé sur le dessus de la cuve (taré à
12 bar) se déclenchera.
Vannes d'aspiration noires
Tournez la poignée et faites pointer la flèche sur le
pictogramme représentant la fonction sélectionnée.
Remettez la flèche sur «Cuve Principale» pour repren-
Retour à la
dre le traitement. Si vous avez 2 vannes d'aspiration,
par ex. «Cuve Frontale» et «Cuve de Rinçage», faites
pompe
pointer la flèche sur la fonction sélectionnée et mettez
l'autre vanne en position «O» (fermeture). Pour repren-
dre le traitement, remettez la flèche sur «Cuve Princi-
pale» et l'autre vanne en position «O» (fermeture).
Vanne de retour bleue
Normalement, la bouillie est dirigée vers le retour en
cuve. Lorsque la cuve est presque vide, tournez la
poignée pour diriger la bouillie vers l'aspiration de la
pompe au lieu du retour en cuve.
Commandes électriques des vannes
MANIFOLD (si montées)
En option, vous pouvez équiper une ou plusieurs van-
nes d'une commande électrique par boitier en cabine.
Pour les faire fonctionner manuellement, il faut d'abord
débrancher l'alimentation du ou des moteurs.
Remplissage de la cuve
Vous pouvez remplir la cuve de plusieurs façons :
1. Remplissage par le trou de remplissage.
2. Remplissage par la pompe de pulvérisation en
ajoutant un dispositif de remplissage à l'aspiration
(option). Débit : celui de la pompe.
3. Remplissage par la pompe de pulvérisation en
ajoutant un hydro-remplisseur au refoulement
(option). Débit : jusqu'à 2 fois celui de la pompe.
4. Association des points 2 et 3.
Remplissez la cuve au tiers de sa capacité avant d'in-
corporer les produits -lisez attentivement les recomman-
dations figurant sur les emballages.
NOTA ! Capacités maximum autorisées :
* Basé sur une densité de 1,3
Remplissage par le trou de remplissage
Enlevez le couvercle du trou de remplissage et remplis-
sez la cuve en laissant le tamis en place pour éviter aux
impuretés de pénétrer.
Pour aller plus vite, vous pouvez remplir la cuve par
dépression.
Nous vous recommandons d'utiliser l'eau la plus claire
possible.
COMMANDER
Modèle
Volume
d'eau
en litres
2200
2200
2600
2600
Volume engrais *)
liquides
en litres
1690
2000
13
