Bosch BEA 040 Notice Originale page 169

4.4 Meranie otáčok v prípade osobných/
nákladných vozidiel
i
Kombinovaný snímač je možné pripevniť, keď je
motor odstavený alebo beží na voľnobeh. Meranie
otáčok sa najlepšie zaručí vtedy, keď sa netlmia vib-
rácie motora gumenými dielmi umiestnenými medzi
motorom a miestom pripevnenia.
1. Pripevnite kombinovaný snímač pomocou magneti-
ckej pätice k železnému dielu motora, napr. na hlavy
skrutiek, ploché plechové diely na motore alebo aj
na skrutku na vypúšťanie oleja.
2. Nechajte motor bežať na voľnobeh.
 Voľnobežné otáčky sa rozpoznajú vtedy, ak v
priebehu troch až desiatich sekúnd svieti na žlto
LED na kombinovanom snímači a LED indikátor
stavu na BEA 040.
i
Ak LED indikátory nesvietia podľa vyššie uvedeného
popisu, tak je nutné zvoliť iné miesto pripevnenia.
3. Zvýšte otáčky motora a udržujte ich na príslušnej
úrovni po dobu min. piatich sekúnd.
 Zvýšené otáčky sa rozpoznajú vtedy, ak po pi-
atich sekundách svieti na zeleno LED na kom-
binovanom snímači a LED indikátor stavu na
BEA 040 grün leuchten.
i
V prípade benzínových motorov musia byť zvýšené
otáčky v rozsahu od 2000 min
prípade dieselových motorov musia byť zvýšené
otáčky v rozsahu od 70 % do 90 % regulovaných
otáčok.
i
Po rozpoznaní zvýšených otáčok zostane svietiť na
zeleno LED kombinovaného snímača a LED indiká-
tor stavu BEA 040 pri každom stupni otáčok.
4.5 Merania otáčok v prípade motocyklov
i
Pri meraniach na motocykli je nutné správne nastaviť
režim (2-taktný/4-taktný motocykel) na BEA 040.
i
Kombinovaný snímač treba pripevniť na motocy-
kel v blízkosti motora, avšak nie bezpodmienečne
na samotný motor. Je nutné zabezpečiť, aby bola
plocha pre uloženie magnetickej pätice kombinova-
ného snímača rovná.
1. Pripevnite kombinovaný snímač pomocou magneti-
ckej pätice k železnému dielu motora, napr. na hlavy
skrutiek, ploché plechové diely na motore.
2. Nechajte motor bežať na voľnobeh.
 Voľnobežné otáčky sa rozpoznajú vtedy, ak pätná-
stich sekundách svieti na žlto LED na kombinova-
nom snímači a LED indikátor stavu na BEA 040.
Robert Bosch GmbH
i
3. Zvýšte otáčky motora počas niekoľkých sekúnd na
i
4.6
i
4.6.1
do 6000 min ; v
-1 -1
Abb. 4:
4.6.2
Abb. 5:
4.6.3
Abb. 6:
Obsluha | BEA 040 | 169 |
Ak LED indikátory nesvietia podľa vyššie uvedeného
popisu, tak je nutné zvoliť iné miesto pripevnenia.
viac ako 4000 min .
-1
 Zvýšené otáčky sa rozpoznajú vtedy, ak svieti na
zeleno LED na kombinovanom snímači a LED in-
dikátor stavu na BEA 040.
Po rozpoznaní zvýšených otáčok zostane svietiť na
zeleno LED kombinovaného snímača a LED indiká-
tor stavu BEA 040 pri každom stupni otáčok.

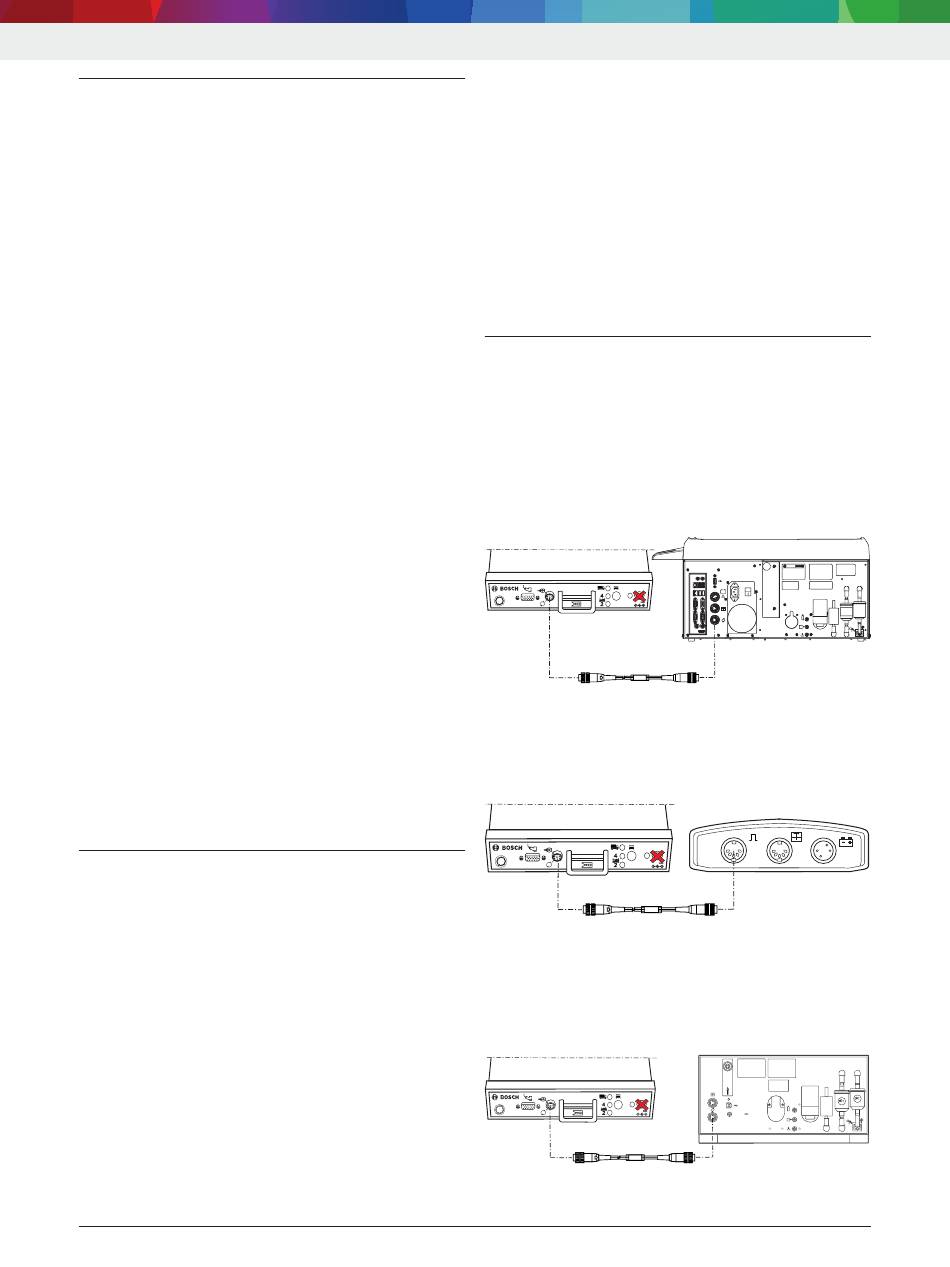

Pripojenie BEA 040 k testovacím
zariadeniam firmy Bosch
Pri pripojení BEA 040 k BEA 030/055/060/065 nie
je nutné pripájať sieťový zdroj, pretože sa BEA 040
elektricky napája pomocou prepojovacieho kábla
1 684 463 810.
Pripojenie k BEA 065 (BEA 750)
BEA 040
12V
1 684 463 810
Pripojenie k BEA 065
Pripojenie k BEA 030 (BEA 550/950)
BEA 040
12V
1 684 463 810
Pripojenie k BEA 030
Pripojenie k BEA 055 (BEA 950)
BEA 040
12V
1 684 463 810
Pripojenie k BEA 055
sk
GF 3 GF 2
0
O2
AF I
30 V
60 V
N0
cal
459941-10_Ko
BEA 030
459941-04_Ko
BEA 055
GF 3 GF 2
O2 AF I
N0
11-16V
459941-06_Ko
|
1 689 989 013 2020-12-04
