2. Tirez le préfiltre vers l'extérieur et sortez-le du boîtier
du filtre à air ; voir Remplacement du préfiltre (page
44).
Tirez l'élément filtrant secondaire vers l'extérieur et
sortez-le du boîtier du filtre à air. (Figure 51).

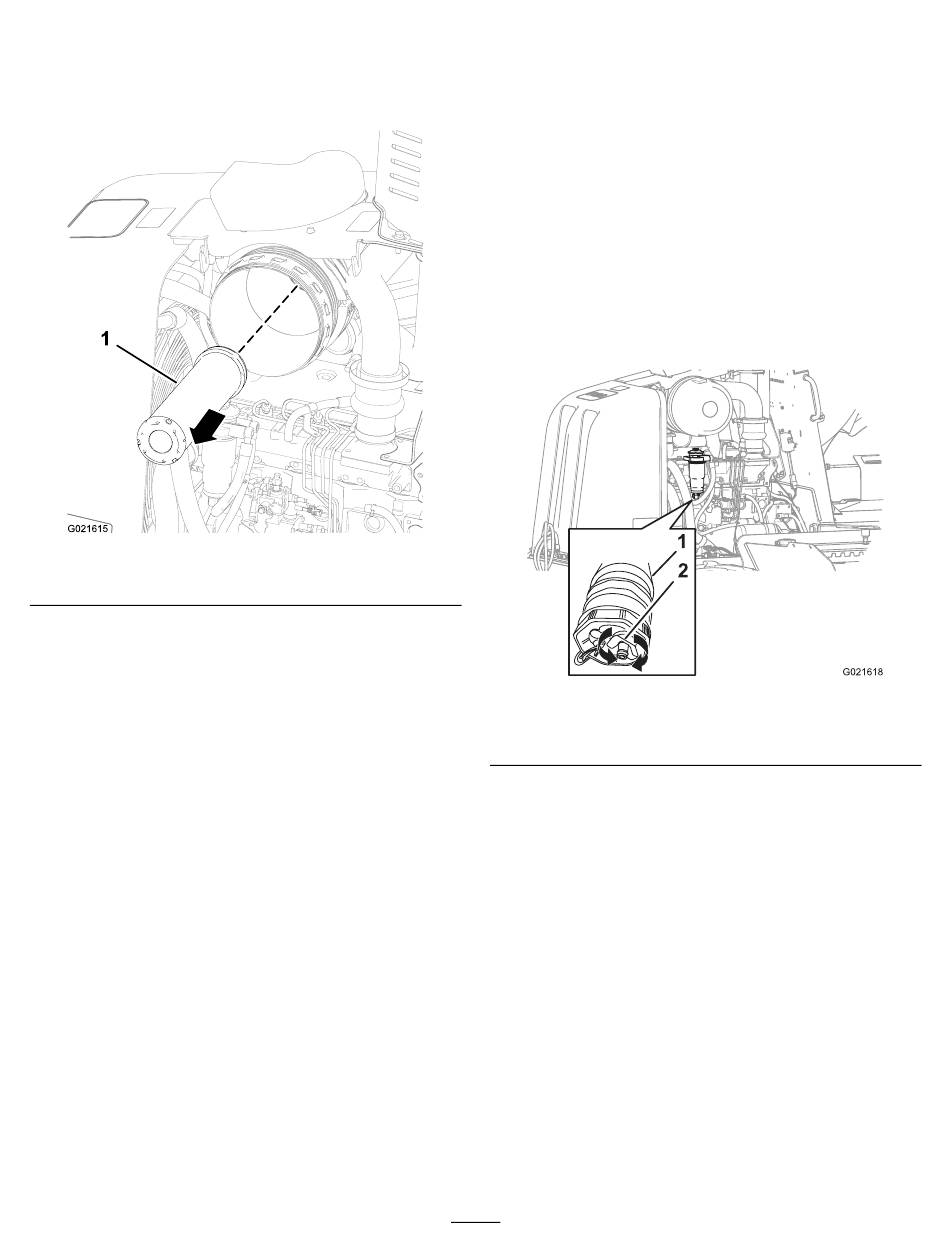

Figure 51
1. Élément filtrant secondaire
Remarque: Mettez au rebut l'élément filtrant usagé.
3. Nettoyez l'intérieur du boîtier du filtre à air avec un
chiffon humide propre (Figure 49).
4. Insérez l'élément filtrant secondaire neuf dans le boîtier
du filtre à air (Figure 51).
Remarque: Vérifiez que l'élément secondaire est
bien engagé dans le boîtier.
5. Insérez le préfiltre dans le boîtier du filtre à air ; voir
Remplacement du préfiltre (page 44).
Remarque: Vérifiez que le préfiltre est bien engagé
dans le boîtier.
6. Reposez le couvercle du filtre à air ; voir Pose du
couvercle du filtre à air (page 44).
7. Contrôlez le témoin de colmatage du filtre à air ; voir
Contrôle du témoin de colmatage du filtre à air (page
43).
Entretien du système
d'alimentation
Entretien du système
d'alimentation
Vidange du séparateur carburant-eau
Périodicité des entretiens: Toutes les 50 heures
1. Déposez le panneau latéral gauche ; voir Dépose des
panneaux latéraux (page 38).
2. Placez un petit bac de vidange sous l'élément secondaire
du filtre à carburant (Figure 52).
1. Élément secondaire du
filtre à carburant
3. Tournez le robinet de vidange au bas du de l'élément
secondaire de 2 ou 3 tours dans le sens antihoraire, et
videz l'eau et les sédiments présents dans le séparateur
carburant-eau du filtre à carburant (Figure 52).
Remarque: Si le séparateur carburant-eau contient de
l'eau ou des sédiments, videz aussi l'eau et les sédiments
du réservoir de carburant ; passez à l'opération 2.
4. Lorsque du carburant propre s'écoule, tournez le
robinet de vidange dans le sens horaire pour le fermer
(Figure 52).
Remarque: Ne serrez pas le robinet de vidange
excessivement.
5. Purgez le système d'alimentation ; voir Purge du circuit
d'alimentation (page 47).
6. Reposez le panneau latéral gauche ; voir Repose des
panneaux latéraux (page 39).
45
Figure 52
2. Robinet de vidange
