Remplacement De La Courroie D'entraînement Du Moteur; Dépose De La Courroie - Toro RT600 Manuel De L'utilisateur

1. Boulon de réglage
2. Écrou (point de pivotement
de l'alternateur)
2. Desserrez le boulon de réglage sur l'alternateur (Figure
86).
3. Éloignez l'alternateur du moteur pour accroître la
tension de la courroie et rapprochez l'alternateur du
moteur pour réduire la tension de la courroie (Figure
86).
4. Resserrez le boulon de réglage de l'alternateur (Figure
86).
5. Vérifiez la tension de la courroie ; voir Contrôle de la
tension de la courroie (page 62).
6. Si la tension de la courroie est correcte, serrez l'écrou
et le boulon au point de pivotement de l'alternateur
(Figure 86) ; dans le cas contraire, répétez les opérations
2 à 5.
7. Tournez le sectionneur de batterie en position activée ;
voir Sectionneur de batterie (page 23).
8. Reposez le panneau latéral droit ; voir Repose des
panneaux latéraux (page 39).
Remplacement de la courroie
d'entraînement du moteur
Dépose de la courroie
1. Déposez les panneaux latéraux gauche et droit ; voir
Dépose des panneaux latéraux (page 38).
2. Desserrez l'écrou et le boulon au point de pivotement
de l'alternateur (Figure 86).
3. Desserrez le boulon de réglage sur l'alternateur (Figure
86).
4. Rapprochez l'alternateur du moteur pour détendre
la courroie afin de pouvoir la retirer de la poulie
d'alternateur (Figure 86).

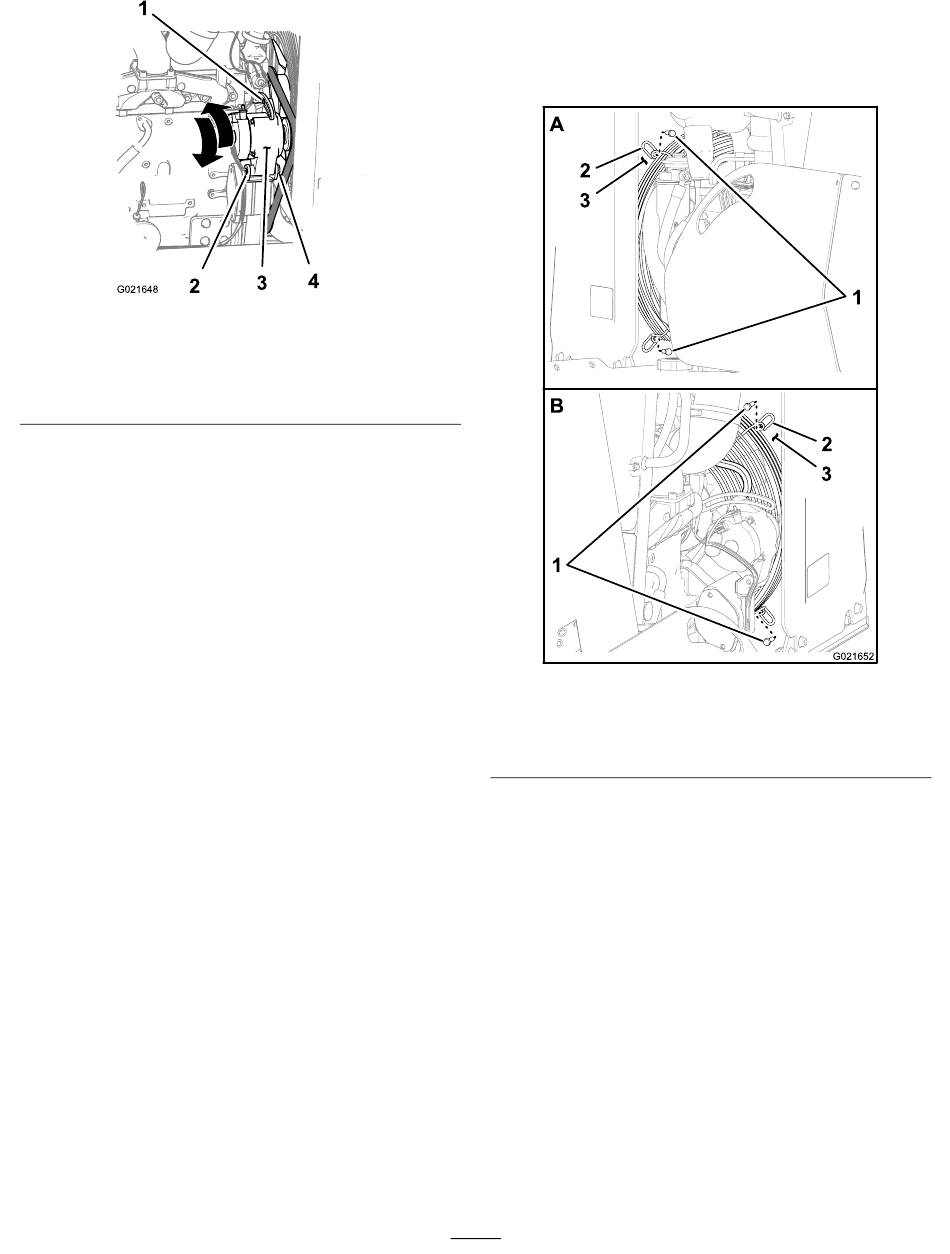

Figure 86
3. Alternateur
4. Boulon (point de
pivotement de
l'alternateur)
5. Sortez la courroie des gorges des poulies d'alternateur,
de ventilateur et de vilebrequin.
6. Enlevez les 4 boulons qui fixent la grille au carénage
de ventilateur (Figure 87).
1. Boulons
2. Grille de ventilateur (patte
de fixation)
7. Faites pivoter la grille de ventilateur dans le sens
antihoraire autour de l'arbre d'entraînement du
ventilateur jusqu'à ce que l'ouverture dans la grille soit
à la position 4 heures (Figure 88).
63
Figure 87
3. Carénage de ventilateur
