Pose De La Courroie - Toro RT600 Manuel De L'utilisateur

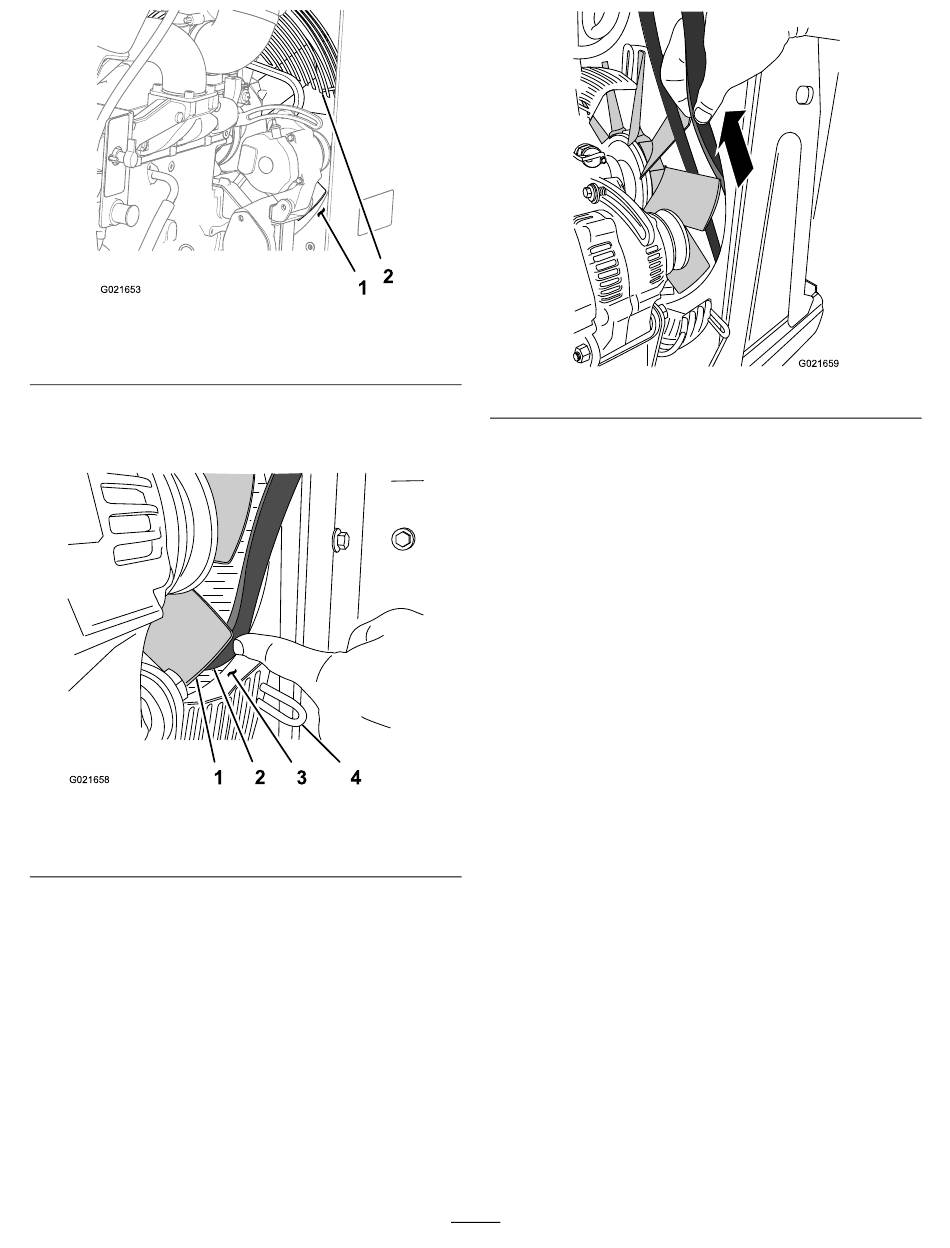

Figure 88
1. Grille ventilateur (tournée
à la position 4 heures)
8. À la position 4 heures du carénage de ventilateur,
alignez la courroie entre la pointe de la pale du
ventilateur et l'ouverture dans le carénage (Figure 89).
1
G021658
Figure 89
1. Pale de ventilateur
2. Courroie
9. Déplacez la courroie vers l'avant de la pale de
ventilateur.
10. Tournez le ventilateur dans le sens antihoraire et
répétez les opérations 8 et 9 pour les autres pales du
ventilateur.
11. Alignez la courroie entre 2 des pales du ventilateur,
puis tirez la courroie en arrière et vers le haut avec
précaution afin de la déposer de la machine (Figure 90).
2. Carénage de ventilateur
2
3 4
3. Carénage de ventilateur
4. Grille de ventilateur

Pose de la courroie

1. Alignez la courroie entre 2 des pales du ventilateur, et
poussez-la en avant et vers le bas jusqu'à ce qu'elle soit
en face du ventilateur (Figure 90).
2. Amenez la pale de ventilateur à la position 4 heures.
3. Alignez la courroie entre la pointe de la pale de
ventilateur et l'ouverture dans le carénage (Figure 89).
4. Déplacez la courroie en arrière et au-delà de la pale de
ventilateur.
5. Répétez les opérations 2 à 4 pour les autres pales du
ventilateur.
6. Alignez la courroie dans les gorges des poulies
d'alternateur, de ventilateur et de vilebrequin.
7. Faites pivoter la grille de ventilateur dans le sens
horaire autour de l'arbre d'entraînement du ventilateur
jusqu'à ce que l'ouverture dans la grille soit à la position
6 heures (Figure 87).
8. Fixez la grille au carénage du ventilateur (Figure 87).
9. Réglez la tension de la courroie ; voir Réglage de la
tension de la courroie (page 62).
Remarque: Vérifiez que la courroie est bien alignée
dans les gorges des poulies.
64
G021659
Figure 90
