Dépose Du Panneau Avant; Repose Des Panneaux Latéraux - Toro RT600 Manuel De L'utilisateur

1. Panneau latéral
2. Patte d'ancrage
3. Soulevez le panneau latéral avec précaution et
déposez-le de la machine (Figure 36).
Repose des panneaux latéraux
1. Alignez le panneau latéral gauche sur le côté gauche
de la machine et le panneau droit sur le côté droit de
la machine.
2. Alignez les pattes en haut du panneau latéral sur les
supports de réception de la machine (Figure 37).
1. Patte
2. Panneau latéral
3. Abaissez le panneau latéral en le maintenant bien droit.
Remarque: Vérifiez que les pattes du panneau latéral
sont alignées dans les supports de réception de la
machine.
4. Tirez la poignée du verrou de panneau vers l'extérieur,
puis faites-la pivoter vers le haut jusqu'à ce qu'elle soit
alignée dans le support d'ancrage (Figure 36).
5. Relâchez la poignée du verrou.

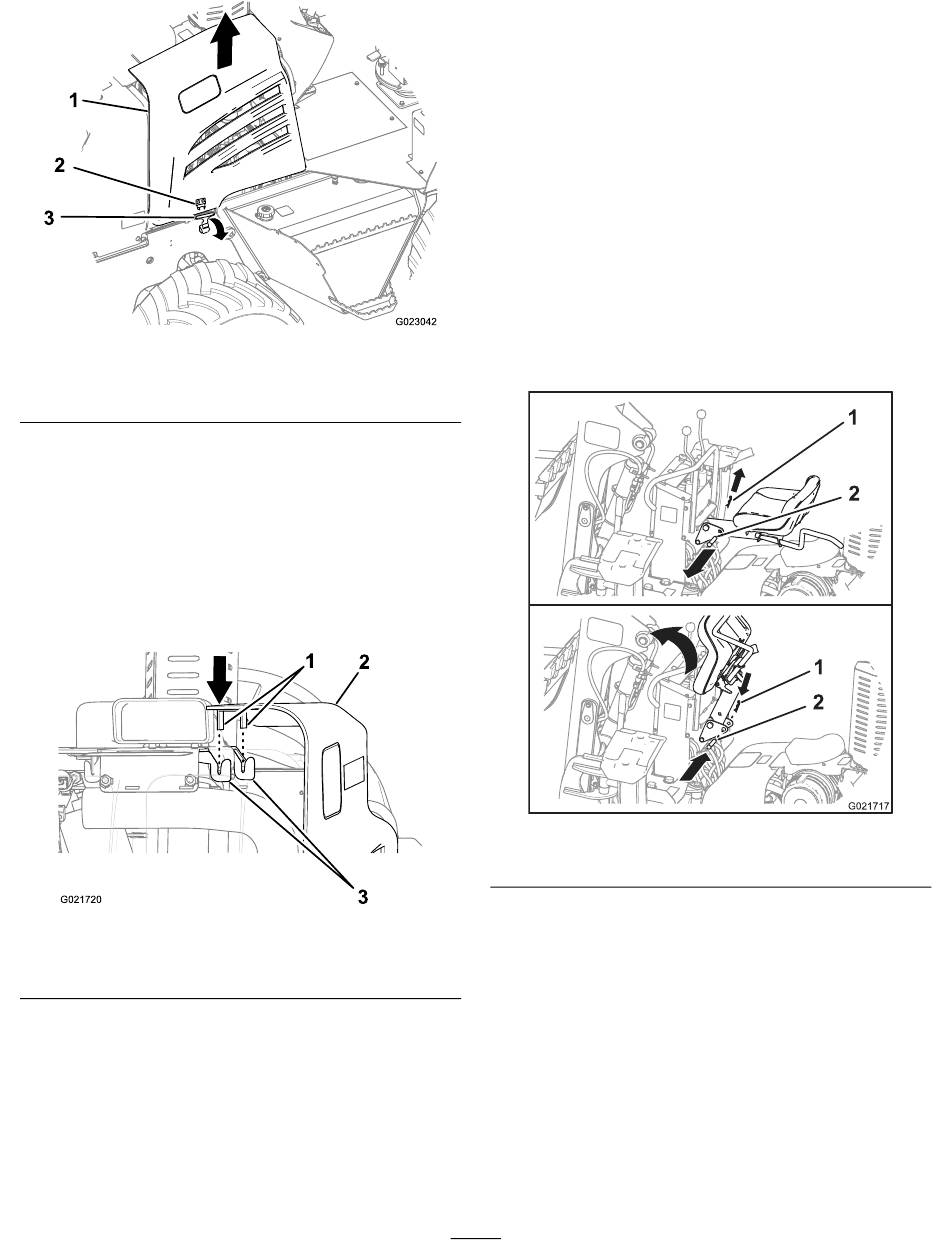

Figure 36
3. Verrou de panneau
Figure 37
3. Supports de réception
6. Si la machine est équipée de la pelle rétrocaveuse,
procédez comme suit :
A. Tournez l'avant du marchepied pour le ramener à
sa position d'origine (Figure 35).
B. Placez le trou du marchepied en face du trou du
support (Figure 35).
C. Insérez la goupille de retenue dans les trous.
Dépose du panneau avant
1. Déposez les panneaux latéraux gauche et droit de la
machine ; voir Dépose des panneaux latéraux (page 38).
2. Si la machine est équipée de la pelle rétrocaveuse,
procédez comme suit, sinon passez à l'opération 3.
A. Retirez la goupille fendue de l'axe de blocage du
siège (Figure 38).
1. Goupille fendue
B. Retirez l'axe de blocage du siège du cadre de la
pelle rétrocaveuse et du support du siège (Figure
38).
C. Faites pivoter le support du siège vers le haut et
insérez l'axe de blocage du siège dans les trous
du cadre de la pelle rétrocaveuse pour bloquer le
siège relevé et faciliter ainsi la dépose du panneau
avant (Figure 38).
Remarque: Insérez l'axe de blocage du siège
et la goupille fendue dans le cadre de la pelle
rétrocaveuse pour bloquer le siège en position.
3. Retirez les 4 boulons au bas des côtés droit et gauche
du panneau avant (Figure 39).
39
Figure 38
2. Axe de blocage du siège
