Toro RT600 Manuel De L'utilisateur page 47

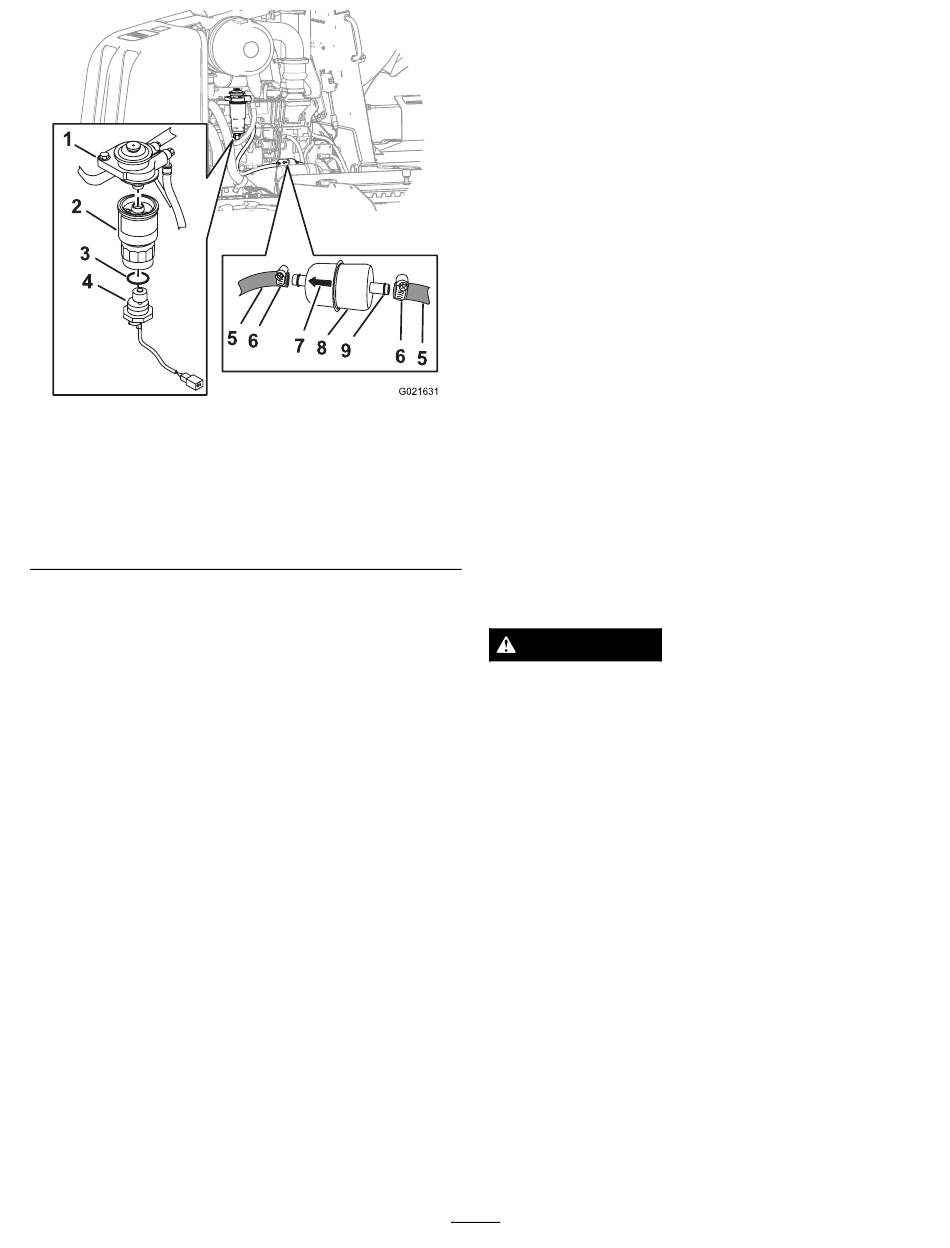

Figure 55
1. Adaptateur de filtre
2. Élément filtrant secondaire 7. Flèche
3. Joint torique
4. Capteur d'eau
5. Flexible de carburant
D. Saisissez fermement l'élément secondaire du filtre
à carburant, tournez-le dans le sens antihoraire et
déposez-le de l'adaptateur (Figure 55).
Remarque: Mettez l'élément filtrant au rebut.
E. Nettoyez l'adaptateur avec un chiffon propre.
Important: N'utilisez pas de clé à filtre
pour serrer l'élément filtrant. Vous pourriez
endommager l'élément et causer une fuite.
3. Posez l'élément secondaire et le séparateur
carburant-eau comme suit :
A. Appliquez une fine couche de carburant propre
sur le joint de l'élément filtrant.
B. Alignez l'élément secondaire neuf sur l'adaptateur
du filtre (Figure 55).
C. Tournez l'élément secondaire jusqu'à ce que le
joint touche l'adaptateur, puis tournez-le encore
de 3/4 de tour.
D. Glissez le joint torique neuf sur le capteur d'eau
(Figure 55).
E. Alignez le capteur d'eau au bas de l'élément
secondaire (Figure 55).
F. Saisissez fermement l'élément secondaire et
tournez le capteur d'eau à la main dans le sens
horaire jusqu'à ce qu'il soit serré (Figure 55).
4. Purgez le système d'alimentation ; voir Purge du circuit
d'alimentation (page 47).
6. Collier
8. Préfiltre du filtre à
carburant
9. Raccord
5. Mettez le moteur en marche et vérifiez l'étanchéité du
filtre à carburant.
6. Reposez le panneau latéral gauche ; voir Repose des
panneaux latéraux (page 39).
Remplacement du préfiltre du filtre à carburant
Périodicité des entretiens: Toutes les 500 heures
1. Déposez le panneau latéral gauche ; voir Dépose des
panneaux latéraux (page 38).
2. Placez des chiffons propres sous le préfiltre.
3. Desserrez les colliers et détachez le préfiltre des
flexibles de carburant (Figure 55).
Remarque: Laissez les colliers sur les flexibles.
Remarque: Mettez le filtre à carburant au rebut.
4. Alignez le préfiltre neuf sur les flexibles en dirigeant la
flèche imprimée sur le filtre vers l'avant (Figure 55).
5. Branchez les flexibles au raccord du préfiltre et serrez
les colliers (Figure 55).
6. Purgez le système d'alimentation ; voir Purge du circuit
d'alimentation (page 47).
7. Mettez le moteur en marche et vérifiez l'étanchéité du
filtre à carburant.
8. Reposez le panneau latéral gauche ; voir Repose des
panneaux latéraux (page 39).
Purge du circuit d'alimentation
ATTENTION
Le système d'alimentation est sous haute pression.
Si vous purgez le système sans suivre les précautions
appropriées ou sans posséder les compétences
requises, le liquide injecté peut vous blesser, ou
causer un incendie ou une explosion.
Pour plus de renseignements sur la procédure
de purge correcte, lisez le manuel du
propriétaire du moteur ou contactez votre
concessionnaire-réparateur Toro agréé.
Remarque: Éliminez l'air du système d'alimentation chaque
fois que vous effectuez l'une des opérations suivantes :
•
Vidange du séparateur carburant-eau
•
Remplacement du filtre à carburant
•
Fonctionnement du moteur jusqu'à ce que le réservoir
de carburant soit vide
1. Assurez-vous que le moteur et le système
d'échappement sont froids.
2. Vérifiez que le réservoir de carburant est au quart plein.
3. Tournez le sectionneur de batterie dans le sens horaire
en position activée.
4. Localisez le bouton d'amorçage au sommet de
l'adaptateur du filtre à carburant secondaire (Figure 56).
47
