Contrôle Du Niveau D'huile Dans La Boîte De Vitesses; Vidange De L'huile De La Boîte De Vitesses - Toro RT600 Manuel De L'utilisateur

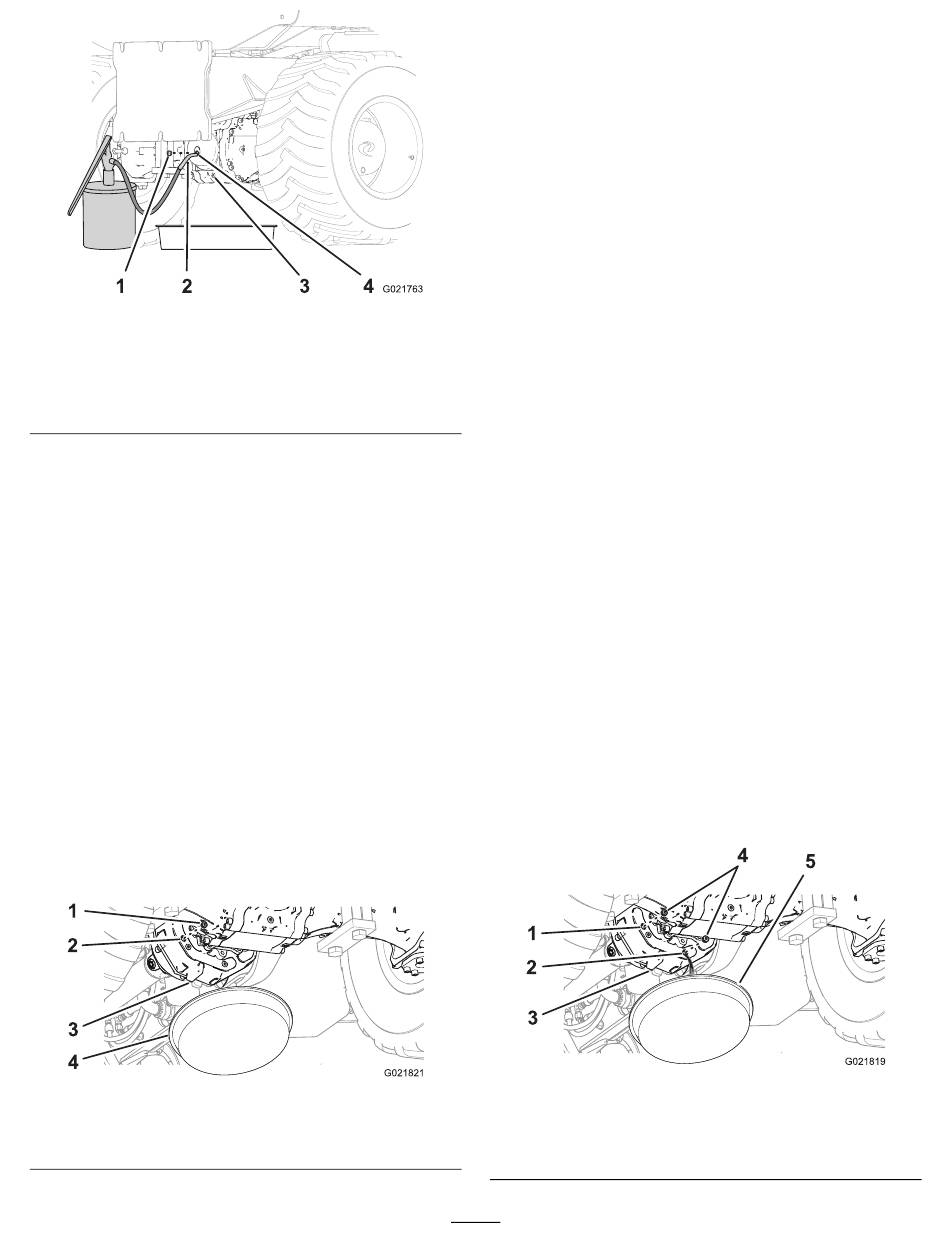

Figure 71
Pont arrière
1. Bouchon
2. Matériel de vidange d'huile 4. Regard
6. Versez l'huile spécifiée dans le logement de pignon et le
pont par le regard, jusqu'à ce que le niveau atteigne les
filets au bas de l'orifice (Figure 70 et Figure 71).
7. Attendez quelque minutes que l'huile se stabilise, puis
ajoutez de l'huile au besoin.
Remarque: Continuez d'ajouter de l'huile jusqu'à ce
que le niveau se stabilise et atteigne le bas des filets du
regard.
8. Placez le bouchon restant dans le regard du logement
de pignon (Figure 70 et Figure 71).
Contrôle du niveau d'huile dans la boîte
de vitesses
Périodicité des entretiens: Après les 100 premières heures
de fonctionnement
Toutes les 250 heures
1. Placez un bac de vidange sous l'arrière du carter de
boîte de vitesses (Figure 72).
Figure 72
1. Bouchon
2. Regard
3. Bouchon (orifice de
vidange)
3. Carter de boîte de vitesses
4. Bac de vidange
2. Enlevez le bouchon du regard de la boîte de vitesses
(Figure 72).
3. Vérifiez par le regard que le niveau d'huile dans la boîte
de vitesses atteint le bas du filetage de l'orifice (Figure
72).
Remarque: Utilisez une torche et un miroir pour
faciliter le contrôle du niveau d'huile.
•
Si le niveau d'huile est trop élevé, vidangez
l'excédent d'huile par le regard.
•
Si le niveau d'huile est trop bas, ajoutez de l'huile
dans la boîte de vitesses par le regard ; voir les
opérations 6 et 8 de Vidange de l'huile de la boîte
de vitesses (page 56).
4. Nettoyez le filetage du bouchon du regard.
5. Appliquez du ruban d'étanchéité en PTFE sur le
filetage du bouchon.
6. Placez le bouchon dans le regard du carter de boîte de
vitesses (Figure 72).
Vidange de l'huile de la boîte de
vitesses
Périodicité des entretiens: Après les 200 premières heures
de fonctionnement
Toutes les 1000 heures
Spécifications de l'huile : SAE 85W140, classification API
GL4
Capacité de la boîte de vitesses : environ 1,7 l
L'huile pour engrenages de première qualité « Toro Premium »
est en vente chez les concessionnaires-réparateurs Toro
agréés. Consultez le catalogue de pièces pour les numéros
de référence.
Remarque: Faites la vidange quand l'huile est chaude si
possible.
1. Placez un bac de vidange sous l'arrière du carter de
boîte de vitesses (Figure 73).
1. Regard
2. Orifice de vidange
3. Carter de boîte de vitesses
56
Figure 73
4. Bouchon
5. Bac de vidange
