Kit gyrophare

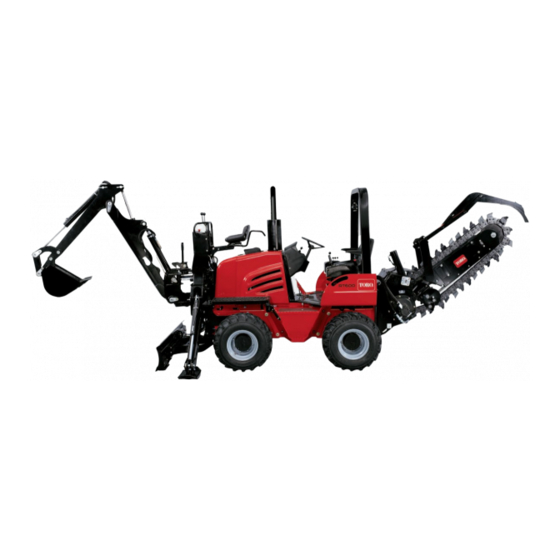

Trancheuse RT600 ou RT1200
N° de modèle 25415
N° de modèle 25415E
Remarque: Les côtés gauche et droit de la machine sont
déterminés d'après la position d'utilisation normale.
Sécurité
ATTENTION
CALIFORNIE
Proposition 65 - Avertissement
Ce produit contient une ou des substances
chimiques considérées par l'état de Californie
comme capables de provoquer des cancers,
des anomalies congénitales ou d'autres
troubles de la reproduction.
Montage
Pièces détachées
Reportez-vous au tableau ci-dessous pour vérifier si toutes les pièces ont été expédiées.
Procédure
1
2
3
4
5
© 2015—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Description
Aucune pièce requise
Autocollant
Gyrophare
Support du gyrophare (RT600
seulement)
Boulon (3/8 x 6 po) (RT600 seulement)
Rondelle trempée (RT600 seulement)
Écrou à embase (RT600 seulement)
Faisceau de câblage
Interrupteur
Capuchon de l'interrupteur
Enregistrez votre produit à www.Toro.com.
Autocollants de sécurité et
d'instruction
Des autocollants de sécurité et des
instructions bien visibles par l'opérateur
sont placés près de tous les endroits
potentiellement dangereux. Remplacez
tout autocollant endommagé ou
manquant.
120–0771
1. Gyrophare
Qté
–
Préparation de la machine.
Emplacement des trous de montage et
1
de l'autocollant.
1
1
Montage du gyrophare.
2
2
2
Connexion du faisceau de câblage à la
1
machine.
1
Connexion de l'interrupteur du
gyrophare et acheminement du faisceau
1
au gyrophare.
Traduction du texte d'origine (FR)
Tous droits réservés *3394-716* A
Imprimé aux États-Unis
Form No. 3394-716 Rev A
Instructions de montage
Utilisation
Publicité
Manuels Connexes pour Toro RT600
Sommaire des Matières pour Toro RT600
- Page 1 Autocollant de l'autocollant. Gyrophare Support du gyrophare (RT600 seulement) Montage du gyrophare. Boulon (3/8 x 6 po) (RT600 seulement) Rondelle trempée (RT600 seulement) Écrou à embase (RT600 seulement) Connexion du faisceau de câblage à la Faisceau de câblage machine. Interrupteur...
- Page 2 4. Débranchez la batterie ; voir le Manuel de l'utilisateur. Emplacement des trous de Figure 1 montage et de l'autocollant RT600 1. 6 mm (0,25 po) 4. 35 mm (1,375 po) Pièces nécessaires pour cette 2. 66 mm (2,5 po) 5.
- Page 3 Pièces nécessaires pour cette opération: Gyrophare Support du gyrophare (RT600 seulement) Boulon (3/8 x 6 po) (RT600 seulement) Rondelle trempée (RT600 seulement) Écrou à embase (RT600 seulement) Montage du gyrophare sur la RT600 1. Utilisez les fixations fournies pour fixer le support du gyrophare au sommet du système ROPS...
- Page 4 Ne serrez pas excessivement les fixations. Figure 5 RT1200 1. Axe fileté du gyrophare 2. Trou de montage du gyrophare Figure 4 RT600 1. Gyrophare 4. Rondelle trempée Connexion du faisceau de 2. Support de montage du 5. Boulon (3/8 x 6 po) gyrophare câblage à...
- Page 5 Figure 6 RT600 Figure 7 1. Cosse isolante 4. Cosse en anneau 5. Borne positive 2. Écrou RT1200 3. Rondelle-frein 6. Coupe-batterie 1. Cosse isolante 4. Cosse en anneau 5. Borne positive 2. Écrou 3. Rondelle-frein 6. Coupe-batterie 3. Retirez le boulon fixé à la masse du moteur.
- Page 6 Capuchon de l'interrupteur Procédure 1. Déposez le panneau situé sous la planche de bord (le cas échéant) (Figure 10). Figure 8 RT600 1. Boulon 3. Masse du moteur 2. Cosse en anneau Figure 10 1. Boulon 2. Panneau de protection 2.
- Page 7 RT600 6. Acheminez le reste du faisceau sous le poste d'utilisation et branchez-le au gyrophare (Figure 12 1. Parcours recommandé du faisceau pour la RT600. Figure 13). Au besoin, déposez le repose-pied; voir le manuel de l'utilisateur. 7. Utilisez les supports magnétiques et les serre-câbles supplémentaires fournis pour attacher solidement le...
- Page 8 Utilisation Utilisation du gyrophare 1. Placez l'interrupteur en position allumée pour allumer le gyrophare. 2. Ramenez l'interrupteur en position éteinte pour éteindre le gyrophare. Remarque: Tournez l'interrupteur du gyrophare de 180 degrés pour allumer ou éteindre le gyrophare.
