3. Replacez les fixations sur l'axe fileté et serrez-les
solidement. Ne serrez pas excessivement les fixations.
1. Gyrophare
2. Support de montage du
gyrophare
3. Écrou à embase (3/8 po)
Montage du gyrophare sur la RT1200
1. Retirez les fixations de l'axe fileté du gyrophare.
2. Insérez l'axe du gyrophare dans le trou de fixation sur
l'abri (Figure 5).
3. Replacez les fixations sur l'axe fileté et serrez-les
solidement. Ne serrez pas excessivement les fixations.

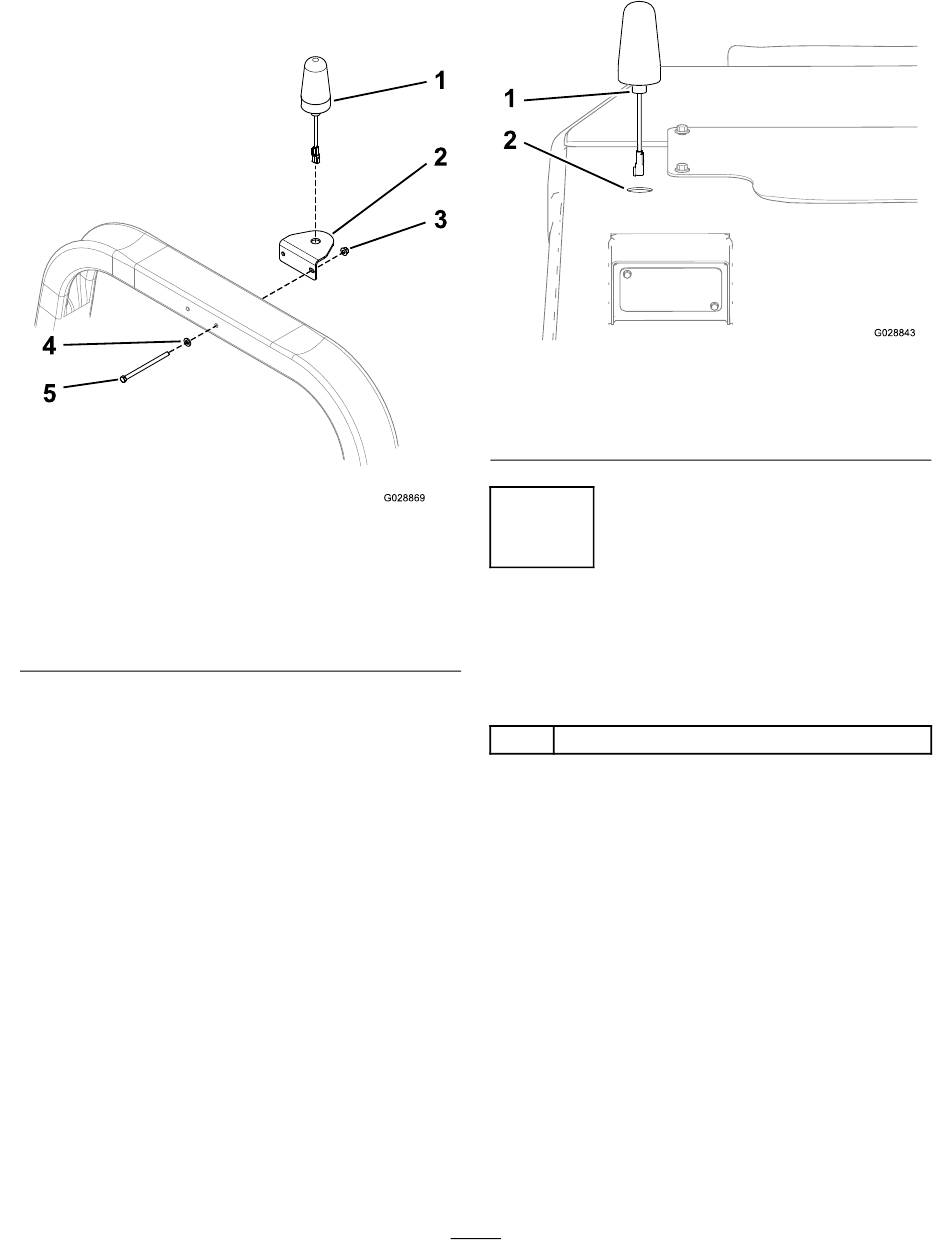

Figure 4
RT600
4. Rondelle trempée
5. Boulon (3/8 x 6 po)
1. Axe fileté du gyrophare
4
Connexion du faisceau de
câblage à la machine
Pièces nécessaires pour cette
opération:
1 Faisceau de câblage
Procédure
1. Derrière le coupe-batterie, sur le côté droit de la
machine, retirez une cosse isolante, un écrou et une
rondelle-frein de la borne la plus éloignée du moteur
(Figure 6 ou Figure
2. Avec les fixations retirées précédemment, fixez une
cosse en anneau du faisceau à la borne la plus éloignée
du moteur (Figure 6
4
Figure 5
RT1200
2. Trou de montage du
gyrophare
7).
ou Figure 7).
