Contrôle Du Niveau D'huile Dans Les Ponts - Toro RT600 Manuel De L'utilisateur

Capacité du moyeu de roue : environ 0,62 l
L'huile pour engrenages de première qualité « Toro Premium »
est en vente chez les concessionnaires-réparateurs Toro
agréés. Consultez le catalogue de pièces pour les numéros
de référence.
Remarque: Faites la vidange quand l'huile est chaude si
possible.
1. Avancez ou reculez la machine jusqu'à ce que le
bouchon du moyeu d'huile soit à la position 6 heures
(Figure 65).
1. Moyeu de roue
2. Orifice d'huile à la position
6 heures
3. Bac de vidange
2. Placez un bac de vidange sous l'orifice d'huile du
moyeu de roue (Figure 65).
3. Enlevez le bouchon et vidangez l'huile du train
planétaire (Figure 65).
4. Vérifiez l'état du joint torique du bouchon.
Remarque: Remplacez le joint torique s'il est usé
ou endommagé.
5. Avancez ou reculez la machine jusqu'à ce que le
bouchon du moyeu de roue soit à la position 3 heures
ou 9 heures (Figure 65).
6. Versez l'huile spécifiée par l'orifice du moyeu de roue
jusqu'à ce que le niveau atteigne le bas des filets de
l'orifice.
7. Placez le bouchon dans l'orifice d'huile du moyeu de
roue.

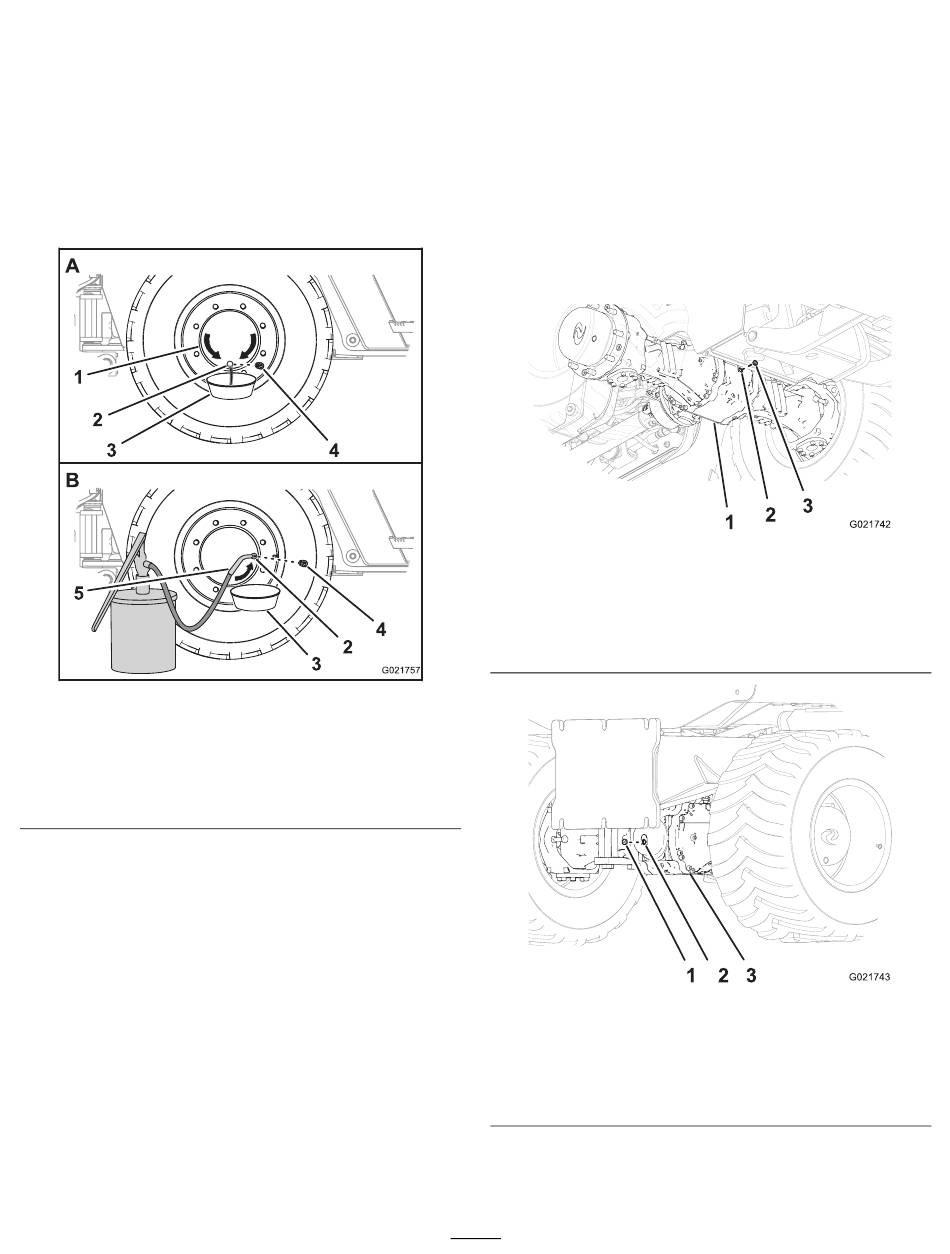

Figure 65
4. Orifice d'huile à la position
3 heures
5. Bouchon
6. Matériel de vidange d'huile
8. Répétez cette procédure pour les autres moyeux de
roue.
Contrôle du niveau d'huile dans les
ponts
Périodicité des entretiens: Après les 100 premières heures
de fonctionnement
Toutes les 250 heures
1. Placez un bac de vidange sous le logement de pignon
du pont.
2. Enlevez le bouchon du regard dans le logement de
pignon du pont.
1. Logement de pignon (pont
avant)
2. Regard
1. Logement de pignon (pont
arrière)
2. Regard
3. Vérifiez par le regard que le niveau d'huile dans le pont
atteint le bas du filetage de l'orifice (Figure 66 et Figure
67).
54
Figure 66
Pont avant
3. Bouchon
Figure 67
Pont arrière
3. Bouchon
