- Déposer l'arbre d'entraînement
ou la gaine de protection,
voir 10.2.
Pour la repose, procéder dans
l'ordre inverse.
- Dégraisser la zone de serrage.
•
Introduire le tube de protection
jusqu'à ce que les trous coïn-
cident.
Remarque: Pour montrer l'orifice,
le tube de protection est représen-
té à côté du carter AV.
- A l'introduction, faire simultané-
ment légèrement tourner l'arbre
de sortie du réducteur dans les
deux sens, pour que le carré de
l'arbre d'entraînement puisse se
loger dans la prise à quatre pans
du pignon d'attaque.

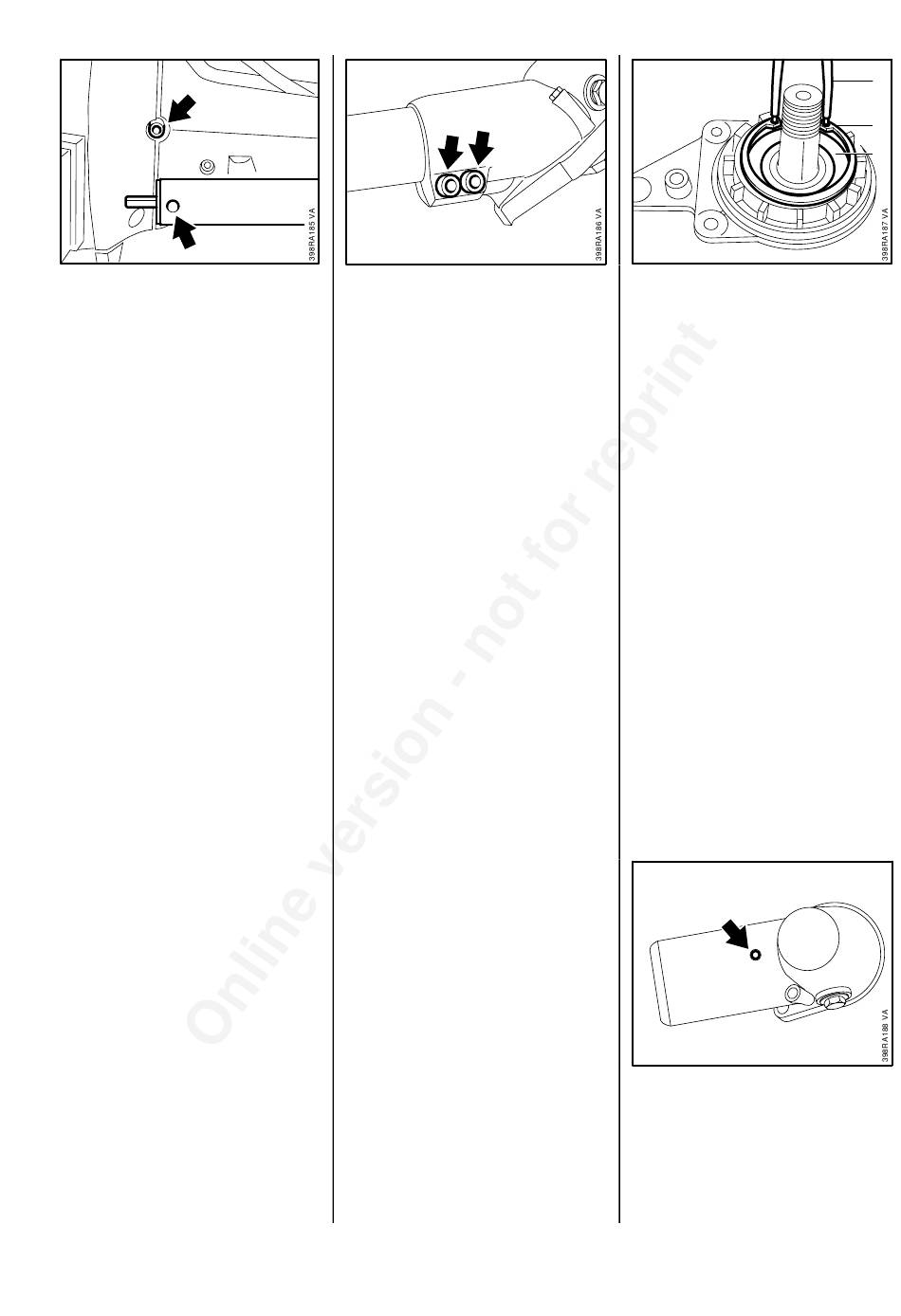

- Serrer la vis de centrage à
4,5 Nm et la vis de serrage à
8,0 Nm.
- Serrer les vis de la pièce de
serrage à 7,5 Nm.
FS 500, 550
11. ENTRAINEMENT DE L'OUTIL DE COUPE
11.1 Réducteur
•
Desserrer la vis de serrage.
- Extraire le réducteur du tube de
protection.
- Dégraisser la zone de serrage.
- Glisser le réducteur sur le tube
de protection en faisant simulta-
nément pivoter l'arbre de sortie
du réducteur dans les deux
sens, pour que le carré de l'arbre
d'entraînement puisse se loger
dans la prise à quatre pans du
pignon d'attaque.
- Emboîter le réducteur à fond et
l'ajuster.
- Serrer les vis de serrage à
10,0 Nm.
11.1.1 Désassemblage
- Déposer le réducteur,
- Déposer le capot protecteur ou
la butée, si cet équipement est
monté.
- Déposer la bague empêchant
l'enroulement de l'herbe, si cet
équipement est monté.
•
Retirer le circlip (1) avec la pince
(2) 0811 641 8380.
•
Retirer la rondelle d'écartement
(3).
•
Dévisser la vis sans tête.
2
1
3
voir 11.1.
