7.3 Câble de commande des gaz
7.3.1

Remplacement

Toutes les séries
- Déposer le capot, voir 4.1.
- Déposer le filtre à air,
- Enlever le câble de commande
des gaz du ressort de contact,
voir 7.2.
2
1
•

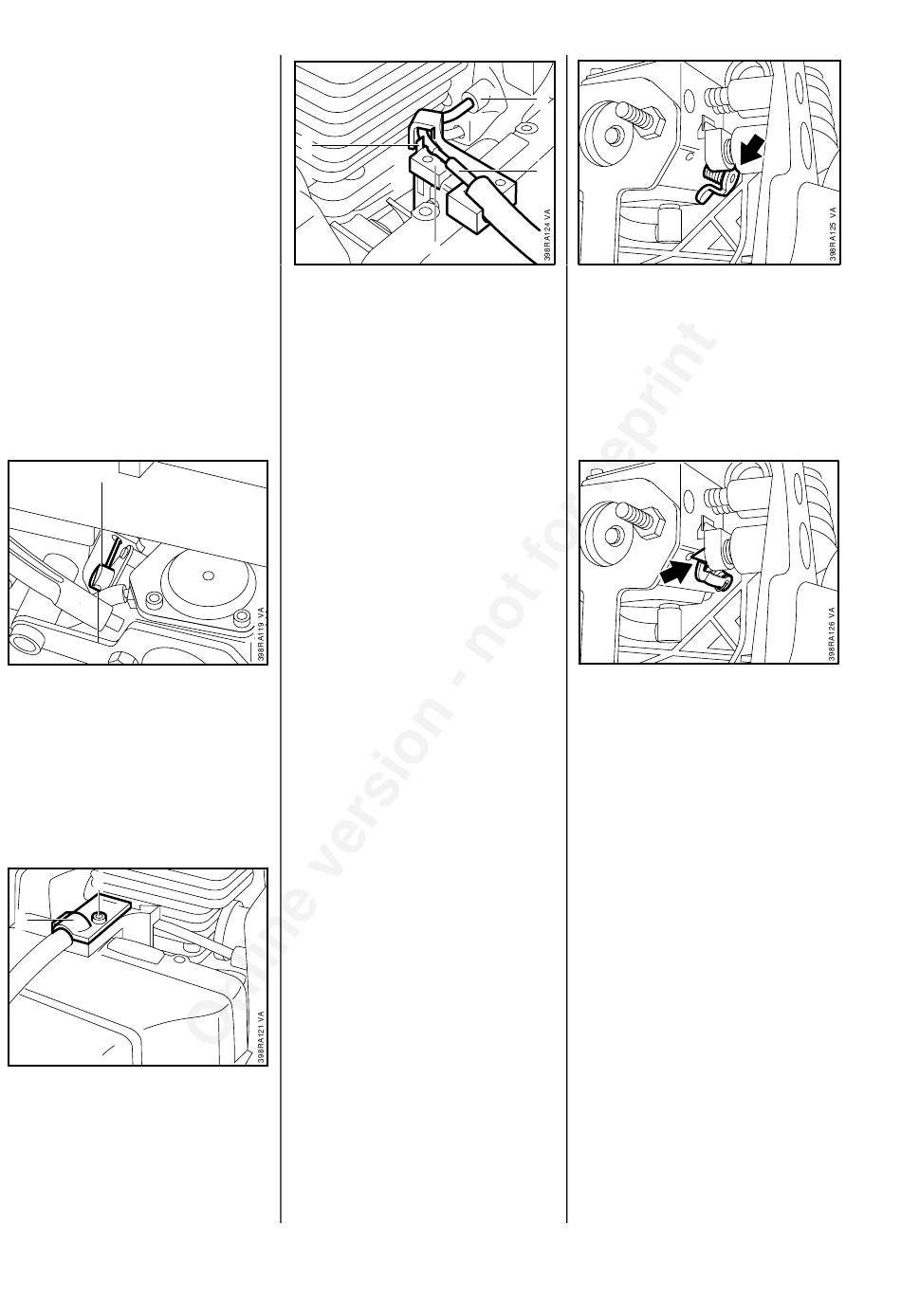

Décrocher l'embout (1) du câble
de commande des gaz du bou-
lon fendu (2) qui se trouve sur le
levier de papillon.
1
2
•
Dévisser la vis (1).
•
Enlever le couvercle (2).
32
voir 8.1.
2
•
Sortir le câble de commande des
gaz (1) du support (2) et de la
pièce de guidage (3) et l'extraire
du passage (4) du carter de
réservoir.
- Régler le câble de commande

des gaz,

4
1
3
voir 7.3.2.
7.3.2 Réglage
•
Lorsque la manette des gaz est
actionnée à fond (pleins gaz), le
levier de papillon doit porter sur
la pièce de logement de la vis
(de butée) de réglage de régime
de ralenti.
•
Sur les carburateurs avec vis (de
butée) de réglage de régime de
ralenti, le levier de papillon doit
buter sur la vis de réglage de
régime de ralenti lorsque la ma-
nette des gaz est relâchée (posi-
tion de repos = ralenti).
- Régler correctement la vis (de
butée) de réglage de régime de
ralenti.
Important! Faire attention à la
plage de réglage de la vis de
réglage de régime de ralenti.
FS 500, 550
