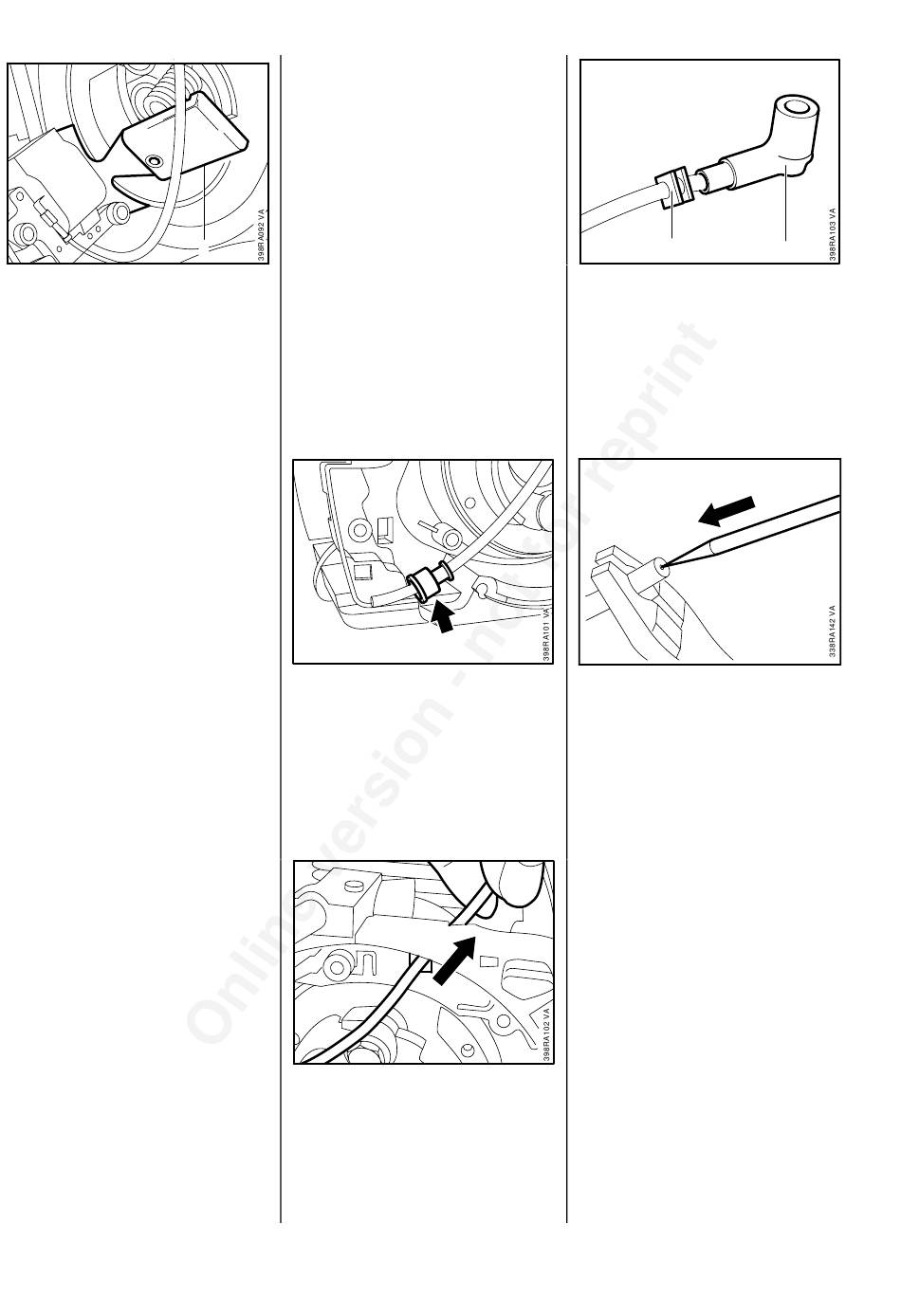

- Présenter le module d'allumage
et poser les vis sans les serrer.
Important! Une rondelle doit être
posée sous la tête de chaque vis.
•
Glisser le gabarit de réglage (1)
1127 890 6400 entre les
branches du module d'allumage
et les pôles magnétiques du
rotor.
- Presser le module d'allumage
contre le gabarit de réglage, ser-
rer les vis de fixation à 7,5 Nm.
Poursuivre l'assemblage dans
l'ordre inverse du désassemblage.
- Mettre le câble d'allumage cor-
rectement en place dans les sup-
ports prévus.
26
5.3
Câble d'allumage
- Déposer le module d'allumage et
extraire le câble d'allumage de la
sortie haute tension,
1
•
Extraire la douille de protection
du câble d'allumage.
•
Extraire le câble d'allumage du
passage du carter de vilebrequin.
voir 5.2.2.
•
Déposer le contact de câble
d'allumage (1),
•
Arracher la douille (2).
- Couper le nouveau câble d'allu-
mage à la longueur requise (cote
suivant la liste de pièces de
rechange ou le câble déposé).
•
Avec un outil pointu, percer un
avant-trou au centre de l'extré-
mité du câble d'allumage à
"visser" dans le module d'allu-
mage.
Poursuivre le montage dans
l'ordre inverse de la dépose.
2
1
voir 5.1.
FS 500, 550
