Groupe 30 : Système électrique

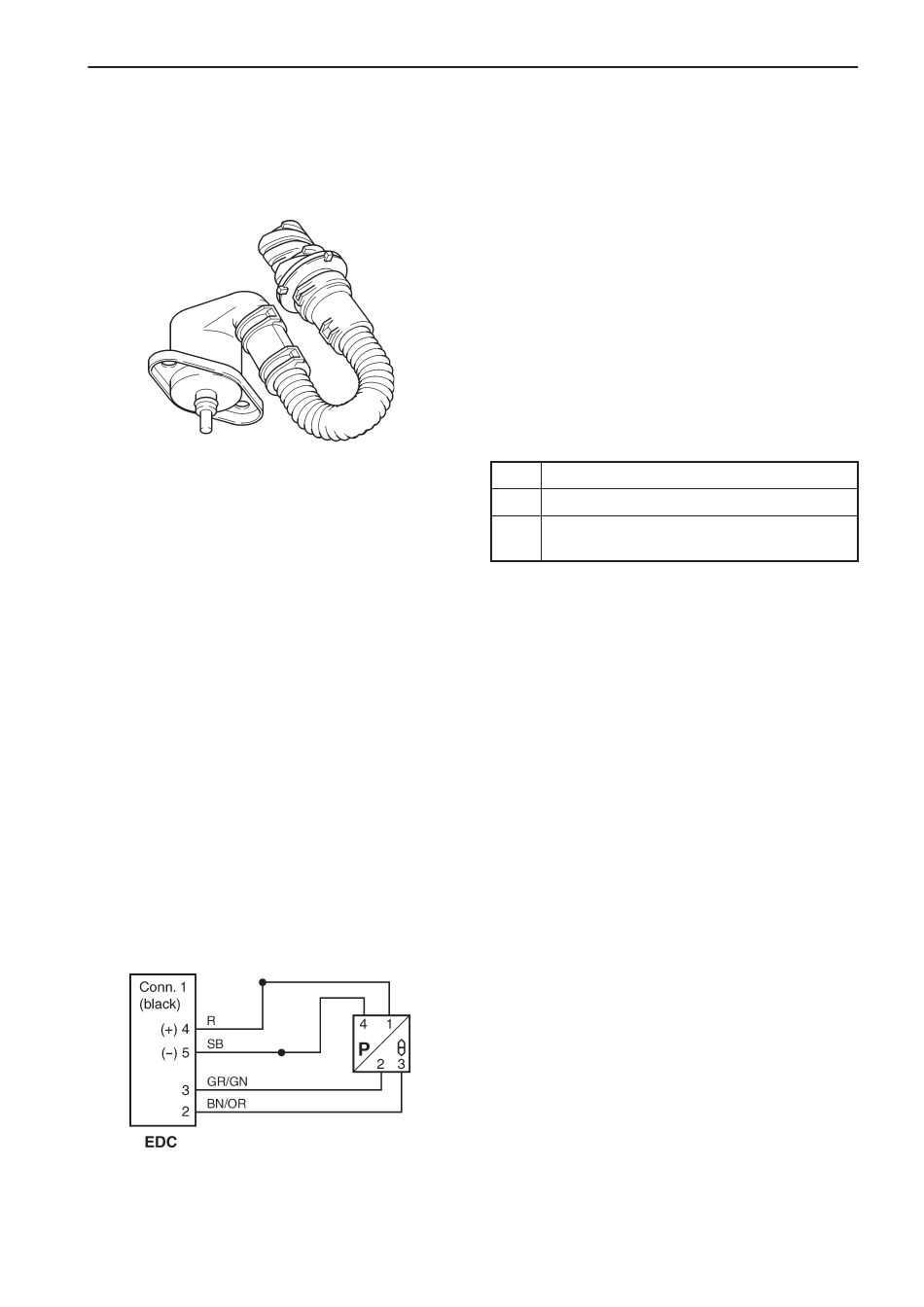

Capteur de pression d'air de suralimentation
Plus d'informations sur : www.dbmoteurs.fr
MID 128, PID 106 / PID 102
MID 128 : Unité de commande
moteur
Code de défaut
FMI 0 : La valeur du capteur est valable mais elle est
FMI 3 : La tension dépasse la valeur normale ou est
FMI 4 : La tension est inférieure à la valeur normale
Indication de panne
FMI 0 :
FMI 3, 4 : Une lampe orange clignote sur l'écran d'alar-
Symptôme
FMI 0 :
Description du circuit
Il s'agit d'un capteur actif, autrement dit, il doit être
alimenté en tension.
La tension de service (+5 Volt) est fournie via la bro-
che 4 sur l'unité de commande moteur (EDC) et la
masse du signal à la broche 5.
Le signal de sortie du capteur de pression (de broche
2 sur capteur à broche 3 sur unité de commande) est
un signal de tension proportionnel à la pression abso-
lue.
Anomalies de fonctionnement, MID 128
supérieure à la plage de service normale.
court-circuitée sur une tension supérieure.
ou est court-circuitée à la masse.
FMI
Explication du code d'anomalie
0
Pression d'air de suralimentation excessive
3, 4
Défaut du capteur / défaut sur circuit du
capteur
Une lampe rouge clignote sur l'écran d'alar-
me.
Alarme sonore.
me. La jauge de pression d'air de suralimen-
tation affiche 0. L'écran affiche – – –.
La puissance du moteur est réduite.
73
