Groupe 30 : Système électrique
Mesures
Outil spécial : 9510060
1
N B ! Tourner la clé de contact en position 0.
2
Couper la tension à l'unité de commande moteur
(EDC).
IMPORTANT ! Le système doit être hors ten-
sion et la clé de contact en position 0 lorsque le
connecteur est raccordé ou débranché.
3
Débrancher le connecteur de l'unité de commande
moteur (EDC).

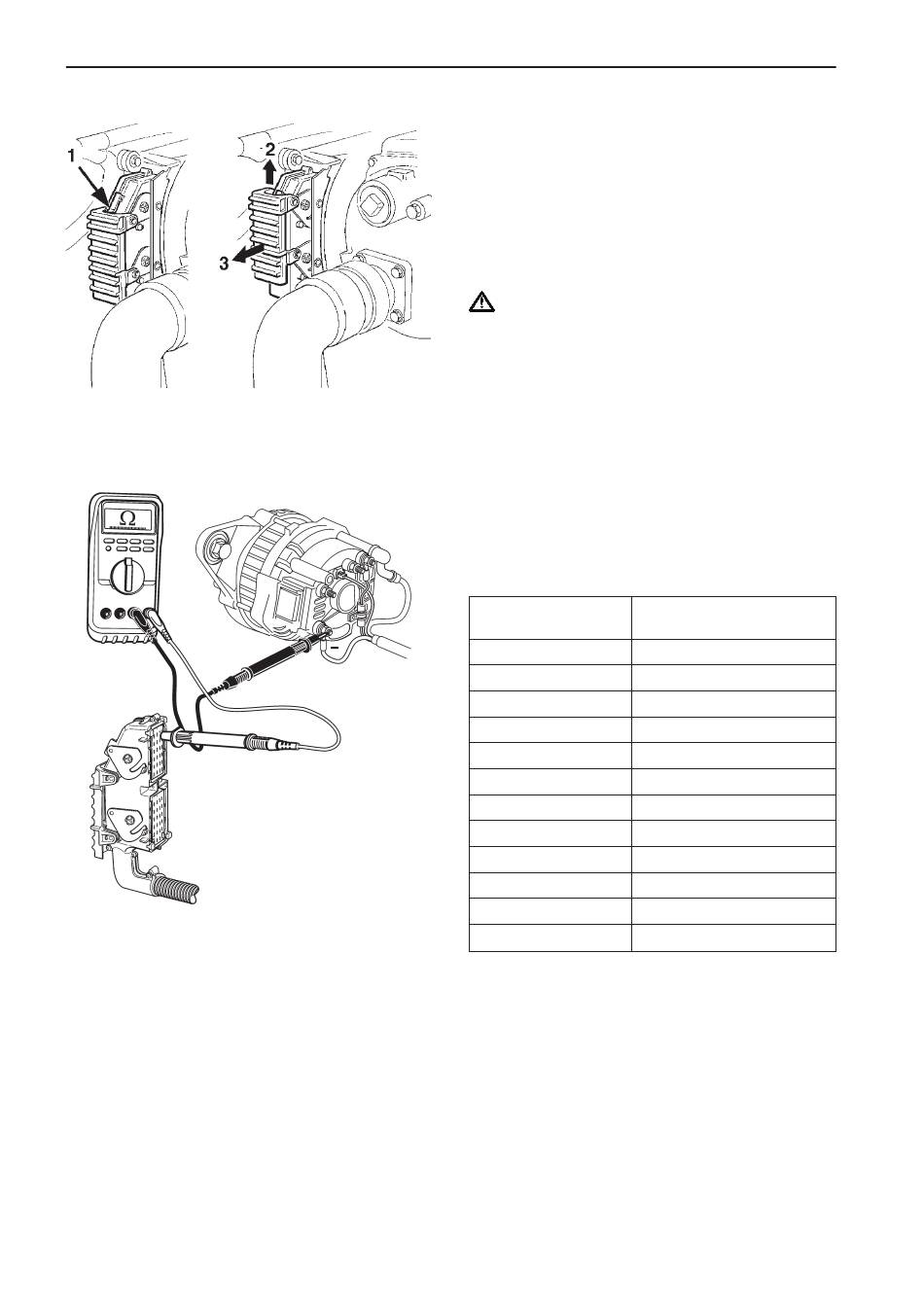

Enfoncer la languette d'arrêt (1), relever l'étrier de blo-
cage (2) et sortir le connecteur (3).
4
Utiliser le multimètre 9510060 pour mesurer la résis-
tance du connecteur noir (supérieur) du câblage mo-
teur sur les injecteurs.
Points de mesures*
Broche
11 – 12
22 – 12
23 – 12
34 – 24
35 – 24
36 – 24
11 – Masse***
22 – Masse***
23 – Masse***
34 – Masse***
35 – Masse***
36 – Masse***
* Connecteur noir (supérieur).
** ±10% à 20°C (68°F).
*** Le moins de la batterie (–) sur l'alternateur ou le démarreur.
Valeur consigne (à 20°C / 68°F)
R ≈ 1,2 Ω**
R ≈ 1,2 Ω**
R ≈ 1,2 Ω**
R ≈ 1,2 Ω**
R ≈ 1,2 Ω**
R ≈ 1,2 Ω**
Rupture
Rupture
Rupture
Rupture
Rupture
Rupture
