Groupe 30 : Système électrique
Tension d'alimentation bus de données
Connecteur HCU
Plus d'informations sur : www.dbmoteurs.fr
MID 164 / MID 187, PPID 393
Connecteur PCU
Connecteur X1 (vert)
Anomalies de fonctionnement, MID 164, MID 187
MID 164 : HCU
MID 187 : PCU
Code d'anomalies
FMI 4 :
Tension au-dessous de la valeur normale ou
court-circuitée en basse tension.
Tension trop basse détectée durant les con-
ditions de fonctionnement.
FMI 11 : Mode de défaut non identifiable. Autre erreur
à l'exception de basse tension telle que
haute tension à la terre ou bus soumis à
une surintensité.
FMI
Explication du code d'anomalie
4, 11
Il y a un problème d'alimentation en tension
par le bus de données. Ce code apparaît
uniquement sur les unités alimentées via
un bus de données – dans la plupart des
installations, il s'agira du HCU*
* Remarque : Équivaut à « Puissance d'entrée par câble de don-
nées, connectée via un interrupteur à un autre ECU ».
Indication de panne
Une lampe orange clignote sur l'écran d'alarme.
Symptôme
Aucun.

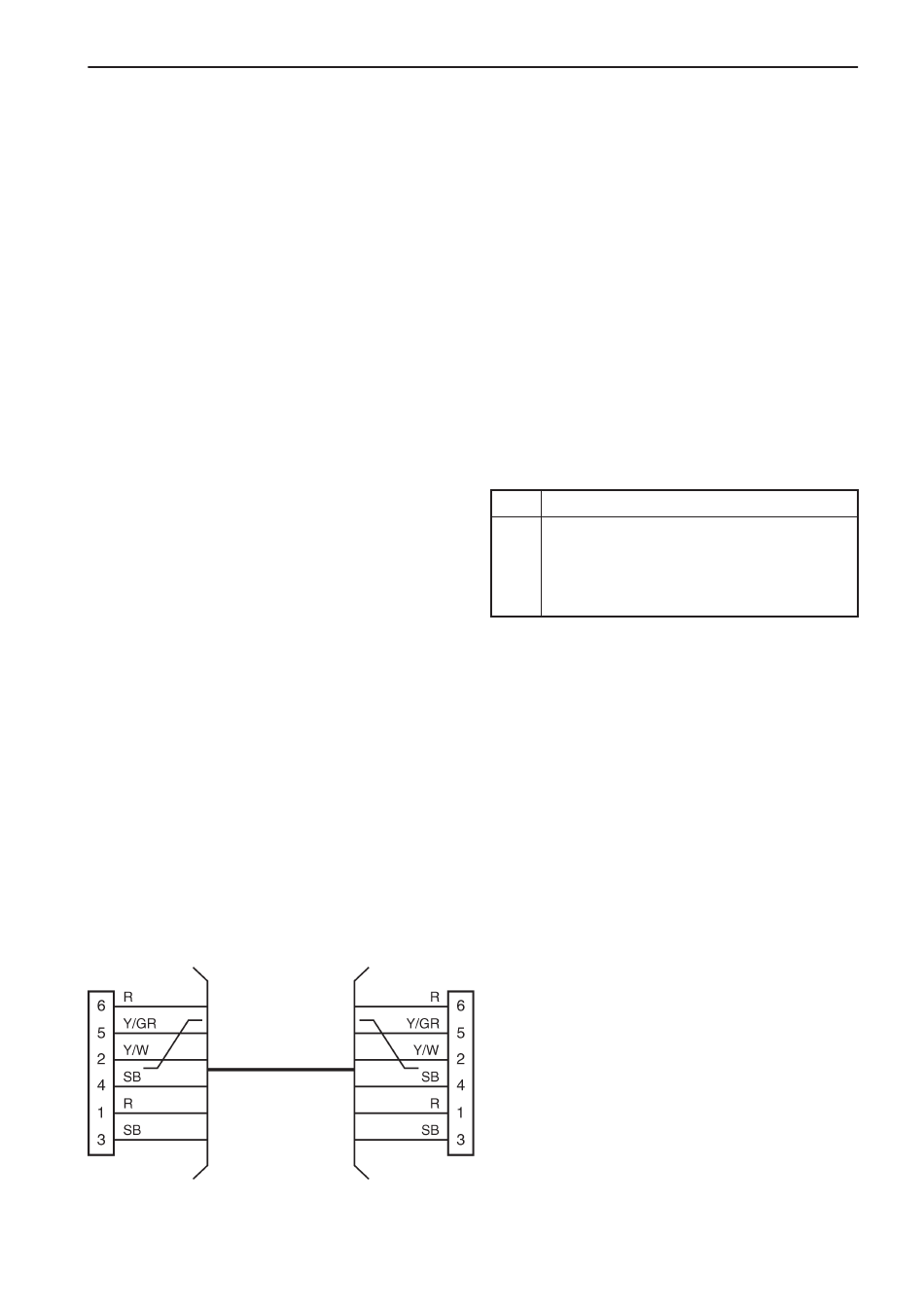

Description du câble
Alimentation électrique de secours 24 V
CAN H
CAN L
Alimentation électrique de secours 0 V
Alimentation électrique 24 V
Alimentation électrique 0 V
