Groupe 30 : Système électrique
Valve trolling (interrupteur côté basse tension)
Connecteur X3
(Rose)
Plus d'informations sur : www.dbmoteurs.fr
MID 187, PSID 29
MID 187 : PCU
Code d'anomalies
FMI 3 : Tension au-dessus de la valeur normale ou
FMI 4 : Tension au-dessous de la valeur normale ou
FMI
3, 4
Indication de panne
Une lampe orange clignote sur l'écran d'alarme.
Symptôme
Pas de fonction de trolling.

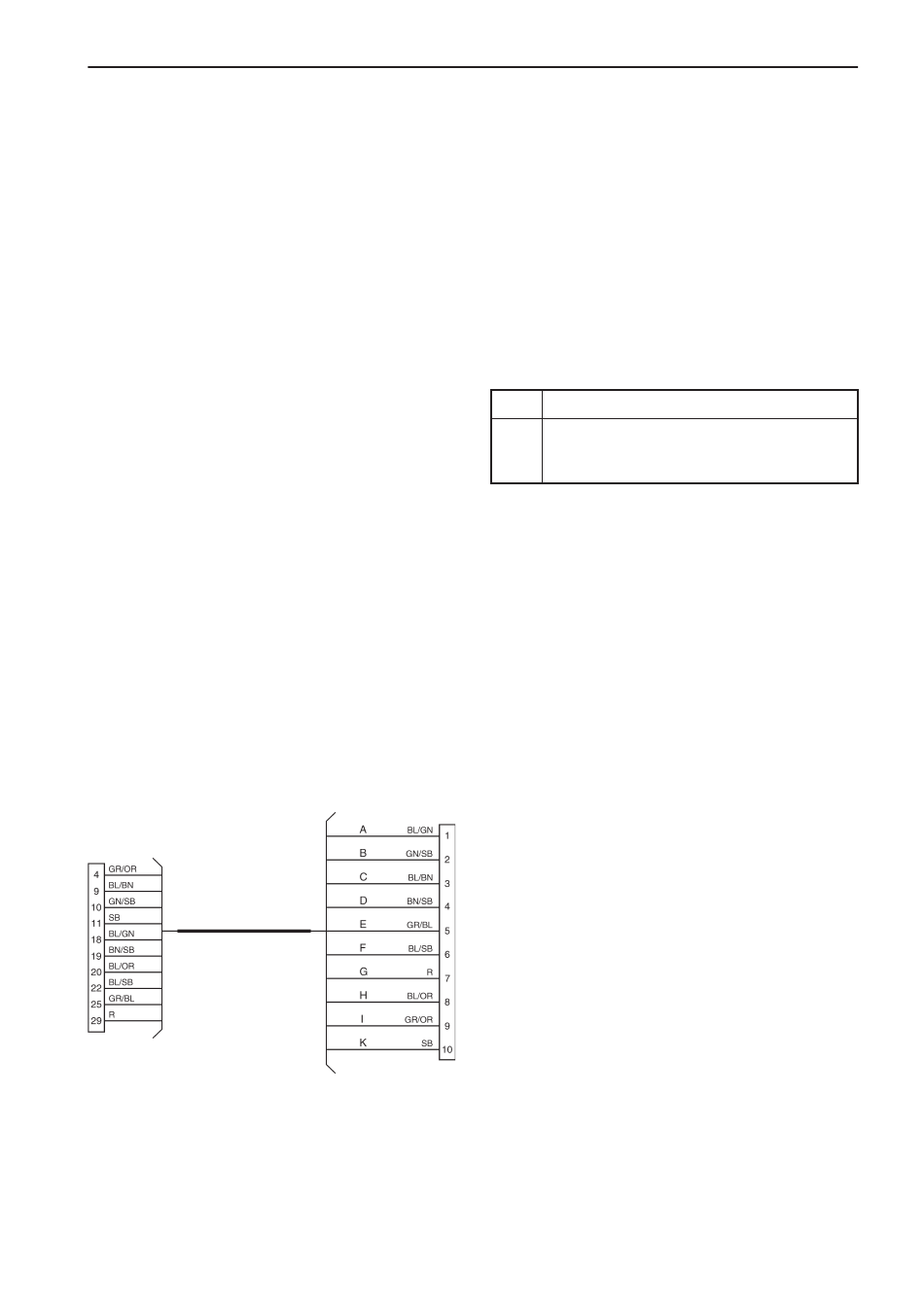

Description du câble
Solénoïde primaire
Solénoïde primaire
Solénoïde secondaire
Solénoïde secondaire
Solénoïde trolling
Solénoïde trolling
Connecteur de
l'inverseur
Anomalies de fonctionnement, MID 187
court-circuitée sur une tension supérieure.
court-circuitée en basse tension.
Explication du code d'anomalie
Erreur sur le pilote côté basse tension de
l'électrovanne de trolling. Il s'agit d'un si-
gnal à impulsions à durée modulée
A. Côté haute tension 1,5 A
B. Côté basse tension 1,5 A
C. Côté haute tension 2,5 A
D. Côté basse tension 2,5 A
E. Côté haute tension PWM, 5 A
F. Côté basse tension PWM, 5 A
G. Alimentation du capteur d'in-
verseur
H. Signal de pression d'huile de
l'inverseur
I. Signal de température d'huile
de l'inverseur
K. Terre levier / inverseur
219
