Adaptateur
de réseau
Pattes de
retenue

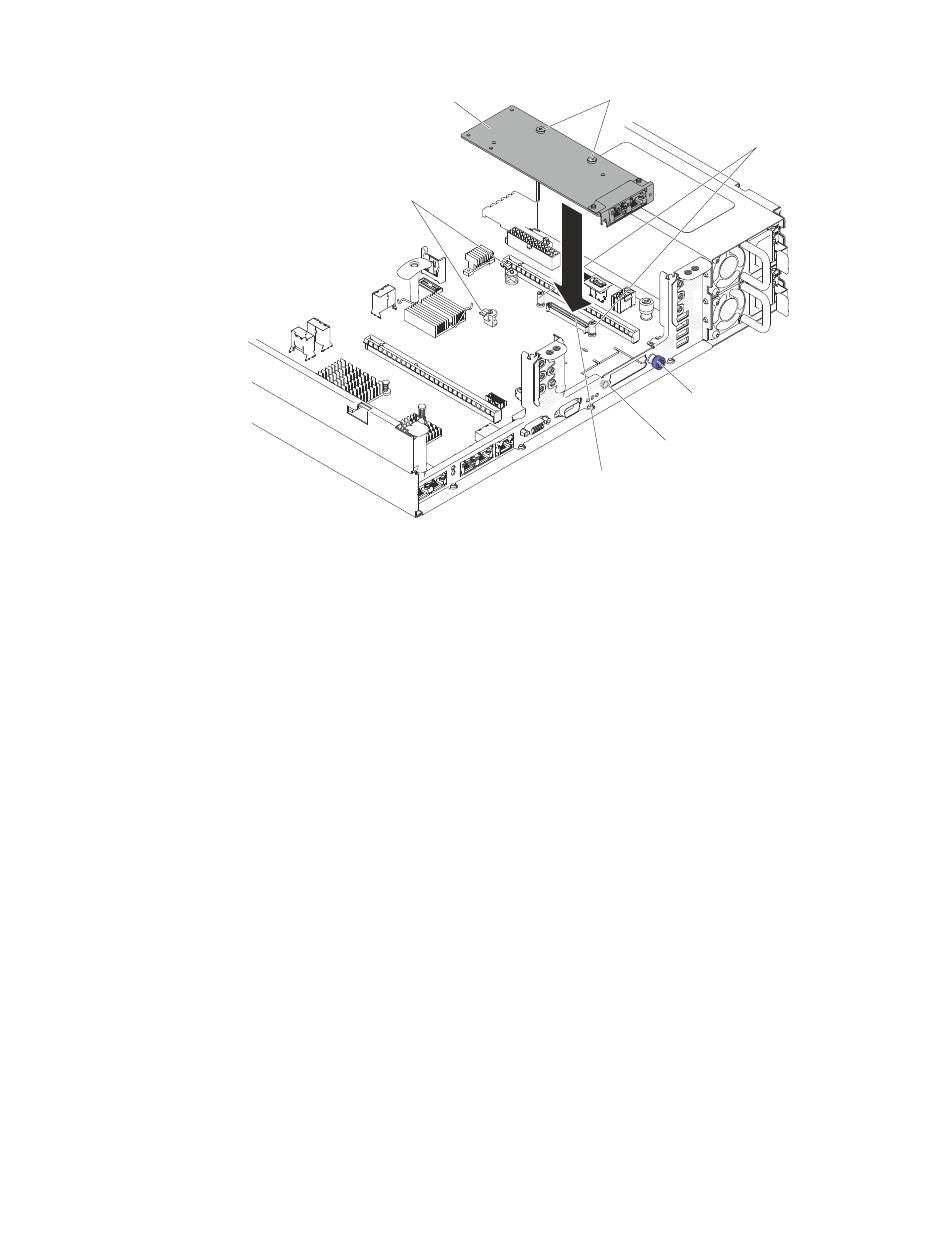

Figure 46. Installation d'adaptateur de réseau installation
8. Appuyez fermement sur l'adaptateur jusqu'à ce que les broches et les supports
de fixation s'engagent dans celui-ci. Assurez-vous que l'adaptateur est bien
fixé au connecteur de la carte mère.
Avertissement : Vérifiez que les connecteurs de port de l'adaptateur sont
correctement alignés avec le châssis à l'arrière du serveur. Si vous n'insérez
pas correctement l'adaptateur, vous risquez de l'endommager ou
d'endommager la carte mère.
9. Fixez la vis moletée à l'arrière du châssis.
Vis imperdables
Vis moletée
Broche
Connecteur d'adaptateur
de réseau
Chapitre 2. Installation des périphériques en option
Trous de perçage
