Câble de configuration
Cordon d'alimentation
Figure 109. Connexion des câbles du modèle d'unité de disque dur remplaçable à chaud 24
x 2,5 pouces (applicable au contrôleur RACINE RAID N2215)

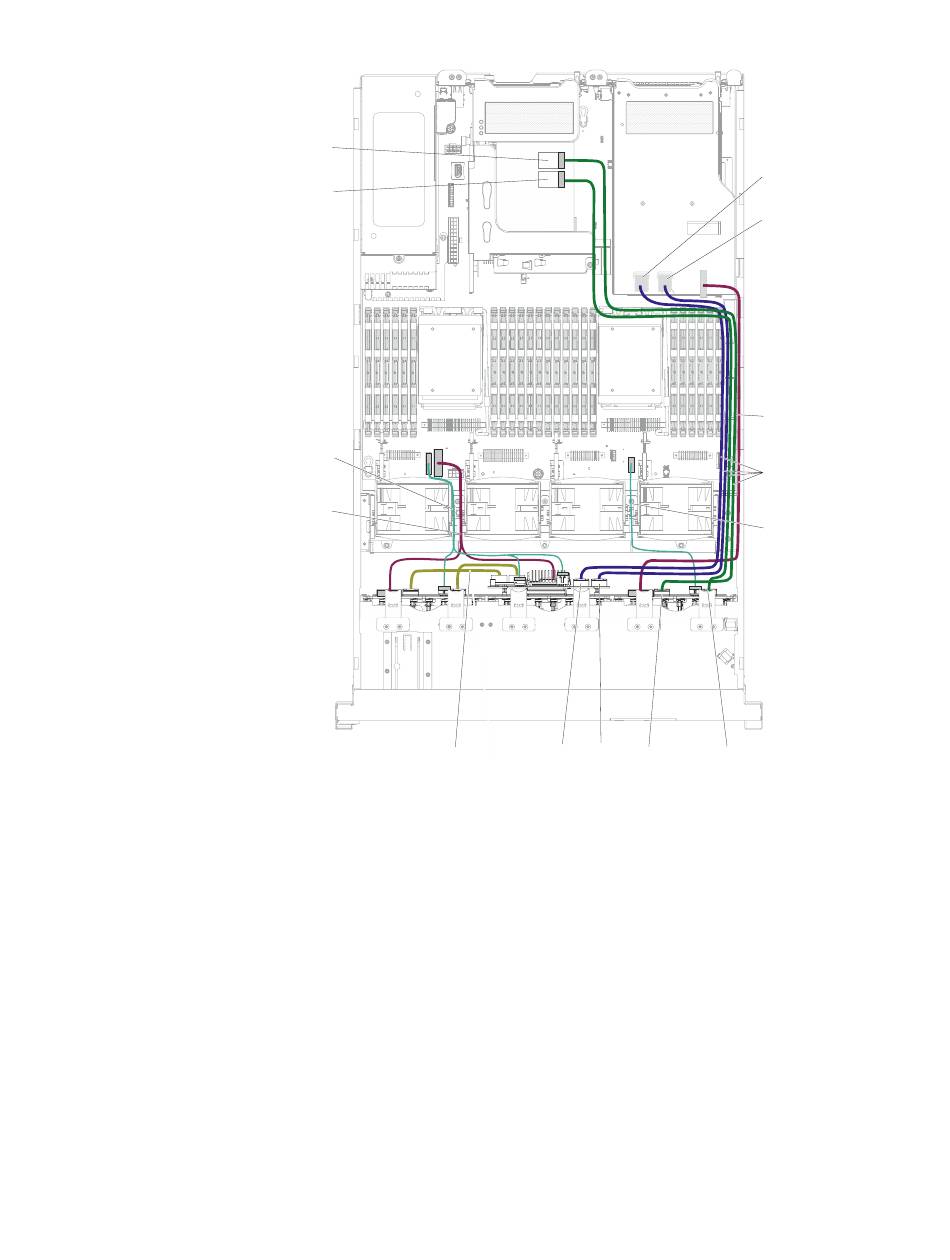

La figure suivante présente le routage interne et les connecteurs des câbles du
modèle d'unité de disque dur remplaçable à chaud 24 x 2,5 pouces.
218
IBM System x3650 M4 HD Type 5460 - Guide d'installation et de maintenance
Port 0
Port 1
Câble de connexion
de fond de panier
Port 1 Port 0 Port 0 Port 1
SAS 1
SAS 0
Cordon d'alimentation
Mini-câble SAS
Câble de configuration
