2. Mettez le serveur et les périphériques hors tension, puis déconnectez les
cordons d'alimentation et tous les câbles externes.
Avertissement : Lorsque vous manipulez des dispositifs sensibles à
l'électricité statique (ESD), prenez les précautions nécessaires pour éviter qu'ils
soient endommagés. Pour plus d'informations, voir «Manipulation des unités
sensibles à l'électricité statique», à la page 39.
3. Retirez le carter (voir «Retrait du carter», à la page 40).
4. Retirez la grille d'aération (voir «Retrait de la grille d'aération», à la page 42).

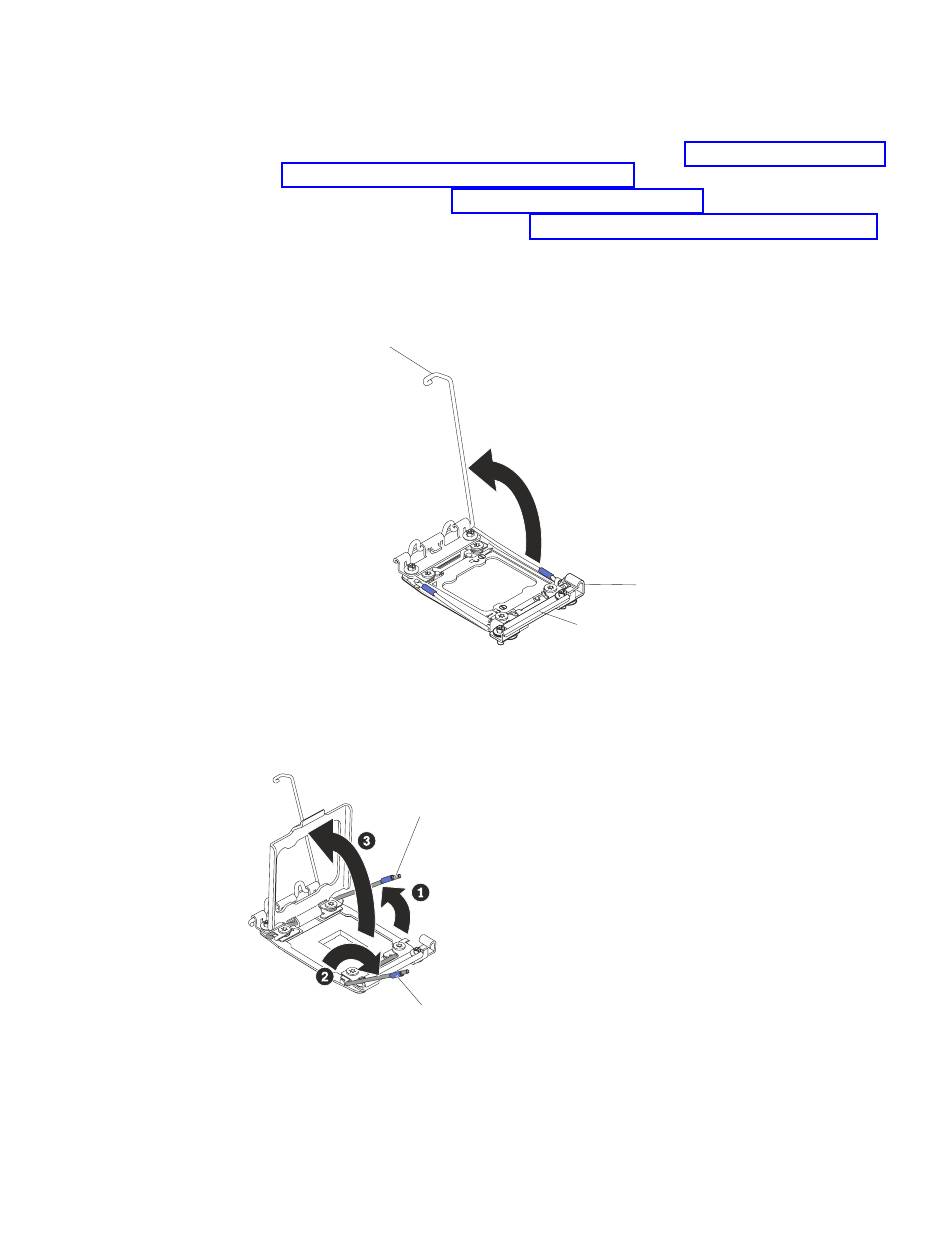

5. Faites pivoter le levier de dégagement du module de retenue du dissipateur
thermique en position ouverte.
"Levier de dégagement
du dissipateur thermique
Figure 58. Rotation du levier du dissipateur thermique
6. Ouvrez les leviers de dégagement et la patte de maintien du socket de
microprocesseur :
Levier de dégagement
du microprocesseur
Levier de dégagement
du microprocesseur
Figure 59. Ouverture des leviers et de la patte de maintien du socket de microprocesseur
a. Repérez le levier de dégagement qui doit être ouvert en premier, qui est
identifié par une étiquette, et ouvrez-le.
b. Ouvrez le deuxième levier de dégagement sur le socket de
microprocesseur.
c. Ouvrez la patte de maintien du microprocesseur.
Languette de verrouillage
Support de retenue
