fois le serveur mis sous tension en mode local, le signal actif d'événement de
gestion d'alimentation sera à nouveau activé par la carte mère.
v La carte mère du serveur dispose de deux emplacements de carte mezzanine
PCI. Si vous souhaitez installer un adaptateur PCI Express ou PCI-X, vous devez
commander la carte mezzanine PCI en option.
v Si vous installez un adaptateur ServeRAID-M5110 ou ServeRAID-M5120, il doit
être installé dans l'emplacement PCI 1, 2, 4 ou 5.
Le tableau suivant présente les emplacements de carte d'adaptateur vus depuis
l'arrière du serveur.
Tableau 23. Dimension d'adaptateur maximale prise en charge dans chaque emplacement
(vue arrière)
Assemblage à carte mezzanine PCI 1
1 Pleine hauteur, jusqu'à pleine
longueur
2 Pleine hauteur, demi-longueur
3 Pleine hauteur, demi-longueur
Pour installer un adaptateur, procédez comme suit :
Procédure
1. Lisez les consignes de sécurité commençant à la section «Sécurité», à la page
ix et la section «Conseils d'installation», à la page 36.
2. Mettez le serveur et les périphériques hors tension, puis déconnectez les
cordons d'alimentation et tous les câbles externes.
3. Retirez le carter (voir «Retrait du carter», à la page 40).
4. Le cas échéant, suivez les instructions de câblage fournies avec l'adaptateur.
Installez les câbles avant d'installer l'adaptateur.
5. Etendrez votre assemblage à carte mezzanine de PCI si vous installez un
adaptateur pleine longueur. Pour plus d'informations, voir «Extension d'un
assemblage à carte mezzanine PCI», à la page 43.
Connecteurs
de cartes
Support de l'adaptateur
pleine longueur

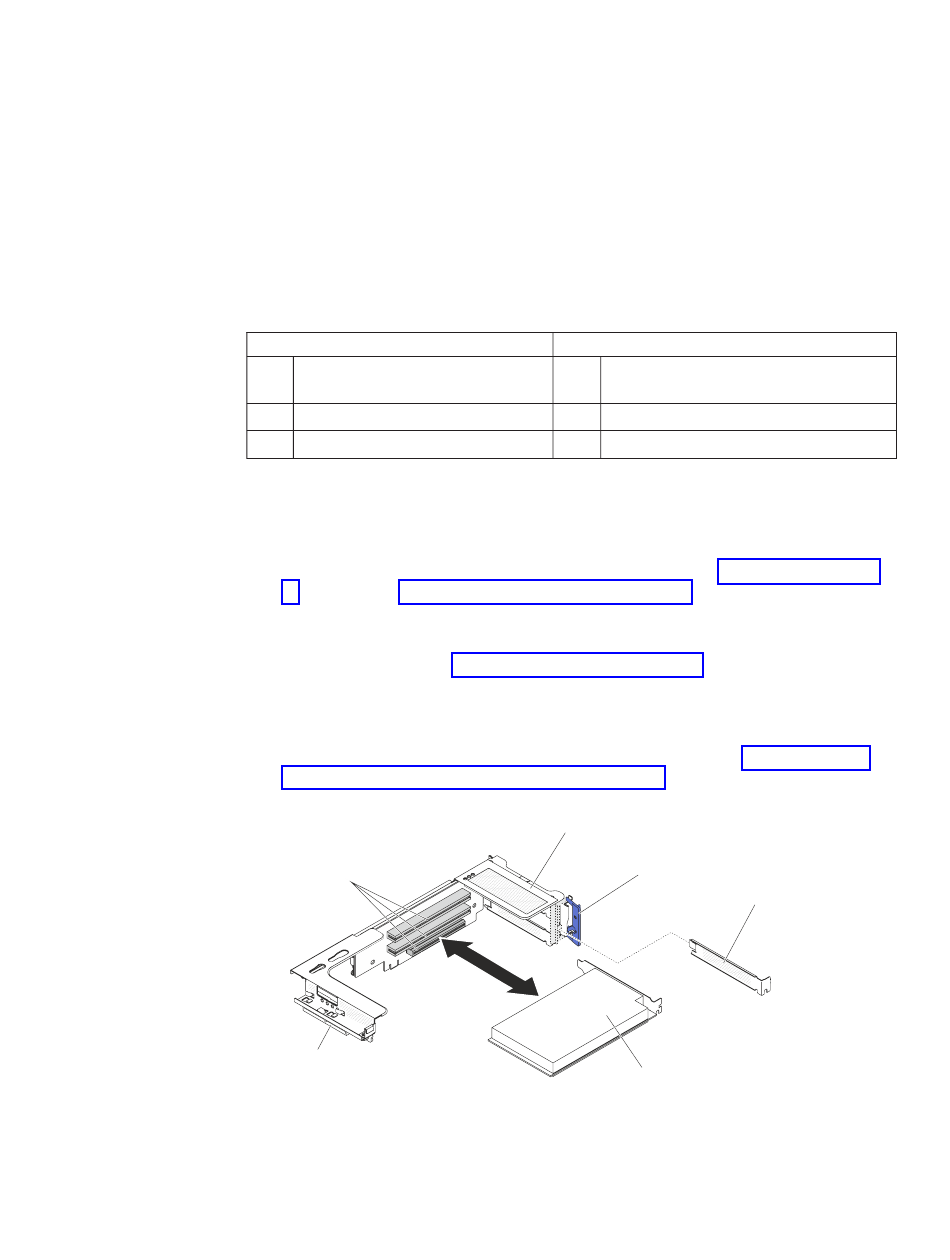

Figure 151. Installation de l'adaptateur
a. Assemblage à carte mezzanine 1: si l'adaptateur est un adaptateur pleine
longueur dans l'emplacement de carte supérieur de la carte mezzanine,
retirez le support de l'adaptateur pleine longueur du dessous du haut de
l'assemblage à carte mezzanine (s'il est présent) et stockez-le en lieu sûr
Assemblage à carte mezzanine PCI 2
4 Pleine hauteur, jusqu'à pleine longueur
5 Pleine hauteur, jusqu'à pleine longueur
6 Pleine hauteur, demi-longueur
Carte de bus PCI
Bracket
Carte
Chapitre 6. Retrait et remplacement de composants
Obturateur
d'emplacement de carte
