IBM System x3650 M4 HD Guide D'installation Et De Maintenance page 314

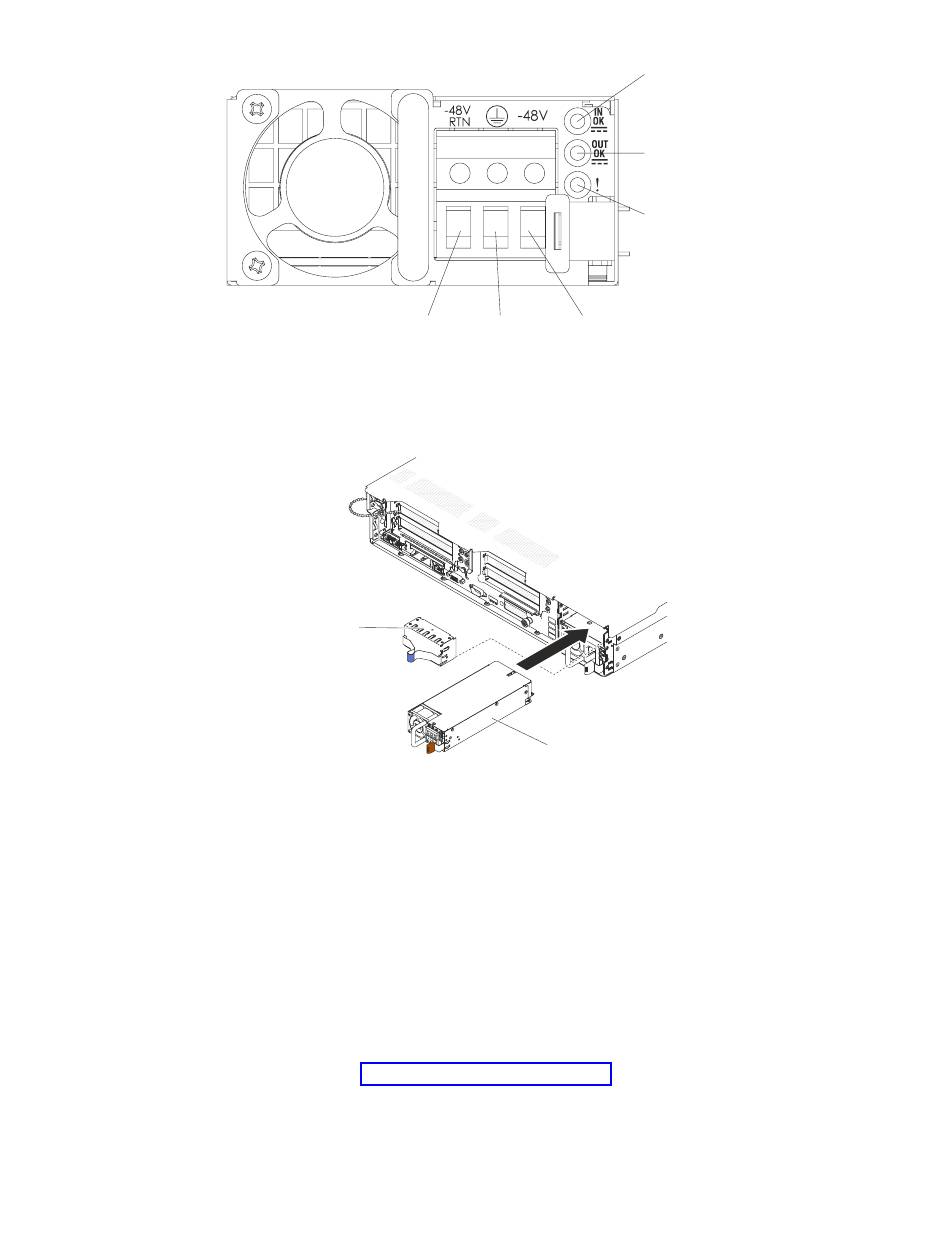

Figure 178. Vue arrière du bloc d'alimentation en courant continu
Panneau obturateur
du bloc d'alimentation
Figure 179. Installation du bloc d'alimentation
10. Vérifiez que les voyants d'alimentation verts situés sur le bloc d'alimentation
296
IBM System x3650 M4 HD Type 5460 - Guide d'installation et de maintenance
-48V retour
5. Si vous installez un bloc d'alimentation remplaçable à chaud dans une baie
vide, retirez l'obturateur recouvrant la baie.
6. Maintenez le bloc d'alimentation par sa poignée arrière, puis poussez
complètement le bloc d'alimentation dans la baie. Vérifiez que le bloc
d'alimentation se branche parfaitement au connecteur de bloc d'alimentation.
7. Faites passer le cordon d'alimentation dans la poignée et dans l'attache-câble
pour qu'il ne se débranche pas accidentellement.
8. Branchez les autres extrémités du cordon d'alimentation en courant continu à
la source d'alimentation en courant continu. Coupez les fils à la bonne
longueur en veillant à ce qu'ils ne mesurent pas moins de 150 mm. Si la
source d'alimentation nécessite des bornes à anneau, il vous faut un outil de
sertissage pour fixer les bornes à anneau sur les fils du cordon d'alimentation.
Les bornes à anneau doivent être certifiées UL et doivent convenir aux fils
décrits (voir «Réglementations», à la page 72). Le diamètre nominal minimal
du filetage pour les bornes à trou ou à tige doit être de 4 mm. Pour les bornes
à vis, le diamètre doit être de 5 mm.
9. Remettez en marche le disjoncteur de la source d'alimentation en courant
continu à laquelle est relié le nouveau bloc d'alimentation.
sont allumés ; cela indique que le bloc fonctionne correctement.
Voyant de l'alimentation en entrée
Voyant de l'alimentation en sortie
Voyant d'erreur de l'alimentation
-48V
Terre
Bloc d'alimentation
remplaçable à chaud 2
