Canal en miroir de la mémoire :
Le mode canal en miroir de la mémoire réplique et stocke les données sur deux
paires de barrettes DIMM dans deux canaux différents.
En cas d'incident, le contrôleur de mémoire passe de la paire de barrettes DIMM
principale à la paire de sauvegarde. Pour activer la fonction de canal en miroir de
la mémoire via l'utilitaire de configuration, sélectionnez System Settings >
Memory. Pour plus d'informations, voir «Utilisation de l'utilitaire de
configuration», à la page 117. Lorsque vous utilisez la fonction de canal en miroir
de la mémoire, tenez compte des informations suivantes :
v Lorsque vous utilisez le canal en miroir de la mémoire, vous devez installer une
paire de barrettes DIMM à la fois. Les deux barrettes DIMM de chaque paire
doivent être identiques en termes de taille, de type, de nombre de rangs (un,
deux ou quatre) et d'organisation, mais peuvent être de vitesse différente. Les
canaux fonctionnent à la vitesse de la barrette DIMM la plus lente, quel que soit
le canal.
v Lorsque la fonction de canal en miroir de la mémoire est activée, la mémoire
disponible maximale est réduite de moitié. Par exemple, si vous installez 64 Go
de mémoire à l'aide de barrettes RDIMM, 32 Go de mémoire adressable sont
disponibles lorsque vous utilisez le canal en miroir de la mémoire.
v Pour les barrettes UDIMM, les connecteurs DIMM 3, 6, 7 et 10 pour le
microprocesseur 1 et les connecteurs DIMM 15, 18, 19 et 22 pour le
microprocesseur 2 ne sont pas utilisés en mode canal en miroir de la mémoire.

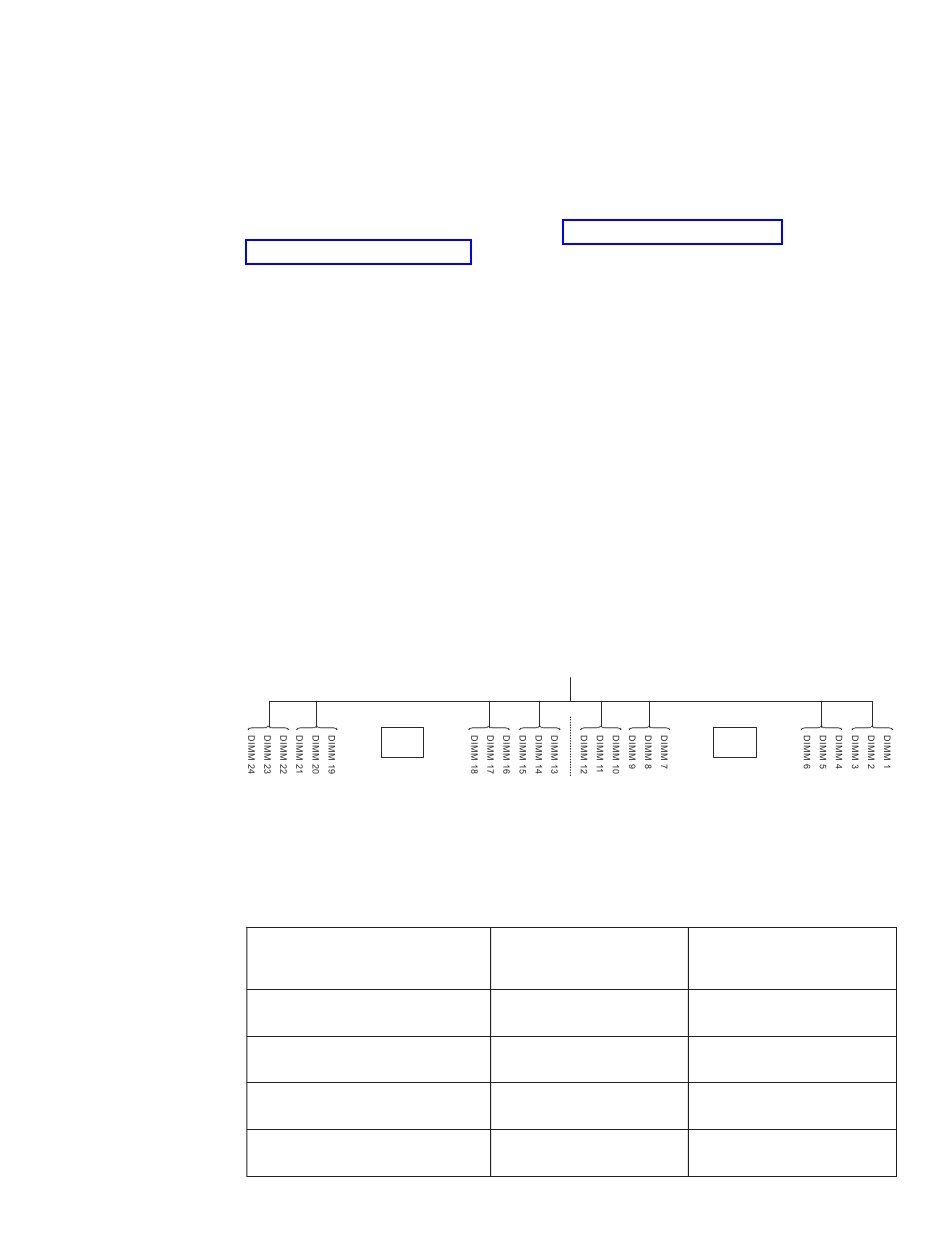

Le diagramme suivant répertorie les connecteurs DIMM de chaque canal de
mémoire.
Microprocess eu
U 2 C
Figure 142. Connecteurs de chaque canal de mémoire
Le tableau suivant décrit la séquence d'installation pour le mode de canal en miroir
de la mémoire :
Tableau 20. Séquence de peuplement des barrettes DIMM en mode de mise en miroir des
canaux mémoire
Nombre de barrettes DIMM
Première paire de barrettes
DIMM
Deuxième paire de barrettes
DIMM
Troisième paire de barrettes
DIMM
Quatrième paire de barrettes
DIMM
Canal
r 2
Nombre de
microprocesseurs
installés
1
1
1
1
Chapitre 6. Retrait et remplacement de composants
Microprocess eu r 1
UC 1
Connecteur DIMM
1 et 4
9, 12
2, 5
8, 11
251
