Levier de dégagement
du dissipateur thermique
Dissipateur thermique
Microprocess eu r

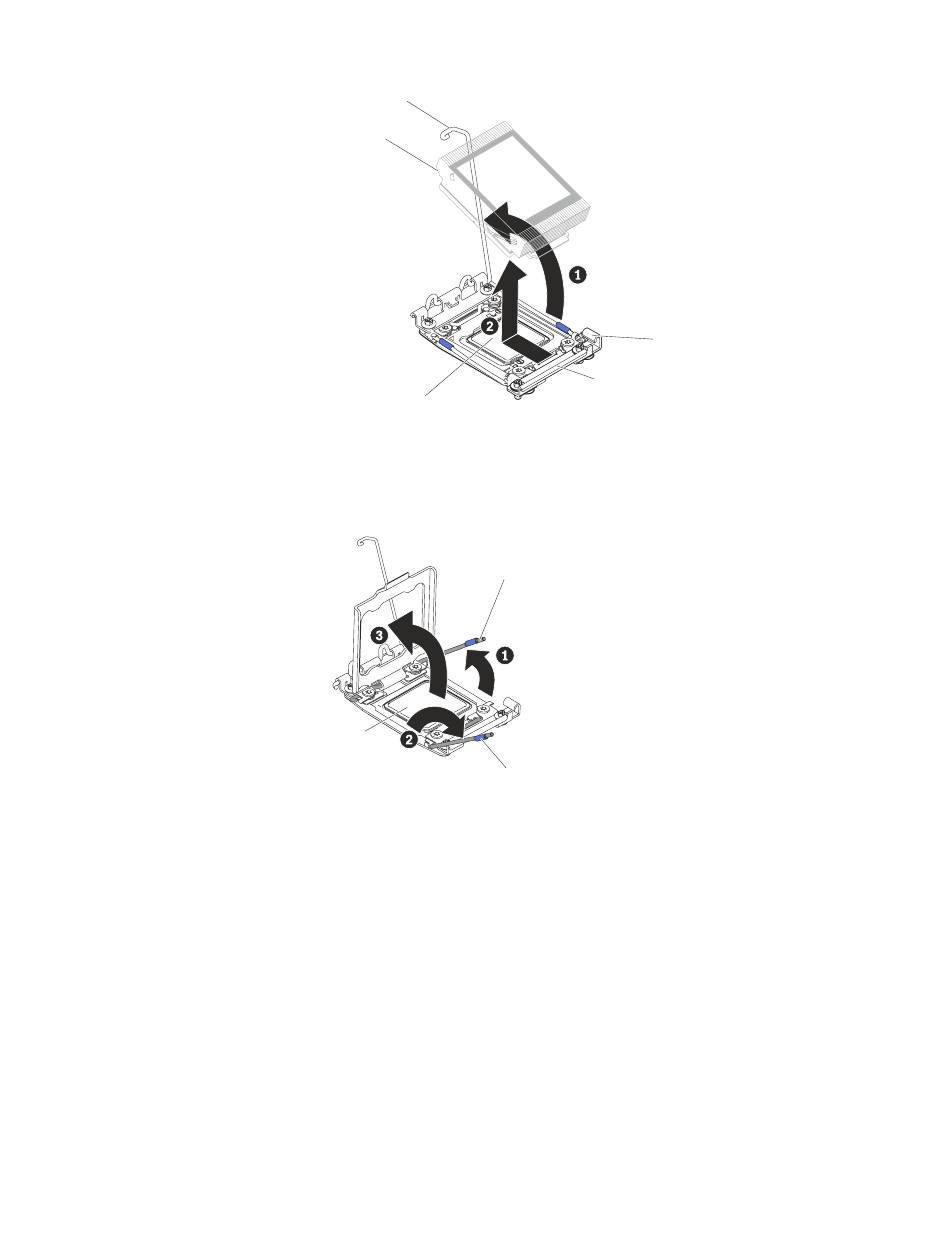

Figure 209. Retrait du dissipateur thermique
7. Ouvrez les leviers de dégagement et le crochet de retenue du socket du
microprocesseur.
Microprocesseur
Figure 210. Ouverture des leviers et de la patte de maintien du socket de microprocesseur
a. Repérez le levier de dégagement qui doit être ouvert en premier, qui est
identifié par une étiquette, et ouvrez-le.
b. Ouvrez le deuxième levier de dégagement sur le socket de
microprocesseur.
c. Ouvrez la patte de maintien du microprocesseur.
Avertissement : Ne touchez pas les contact. Toute présence de
contaminants sur les contacts du microprocesseur (sueur corporelle, par
exemple) peut entraîner des problèmes de connexion entre les contacts et
le socket.
8. Retirez le microprocesseur du connecteur.
a. Prenez l'outil d'installation vide et vérifiez que la poignée est en position
ouverte. S'il n'est pas en position ouverte, procédez comme suit, selon
l'outil d'installation :
v Si vous utilisez l'outil d'installation A, faites pivoter la poignée de l'outil
d'installation du microprocesseur dans le sens contraire des aiguilles
Support de retenue
Levier de dégagement
du microprocesseur
Levier de dégagement
du microprocesseur
Chapitre 6. Retrait et remplacement de composants
Languette de verrouillage
