2. Les emplacements de barrettes DIMM 13 à 24 sont réservés au microprocesseur
La figure ci-dessous présente les emplacements des connecteurs DIMM sur la carte
mère.

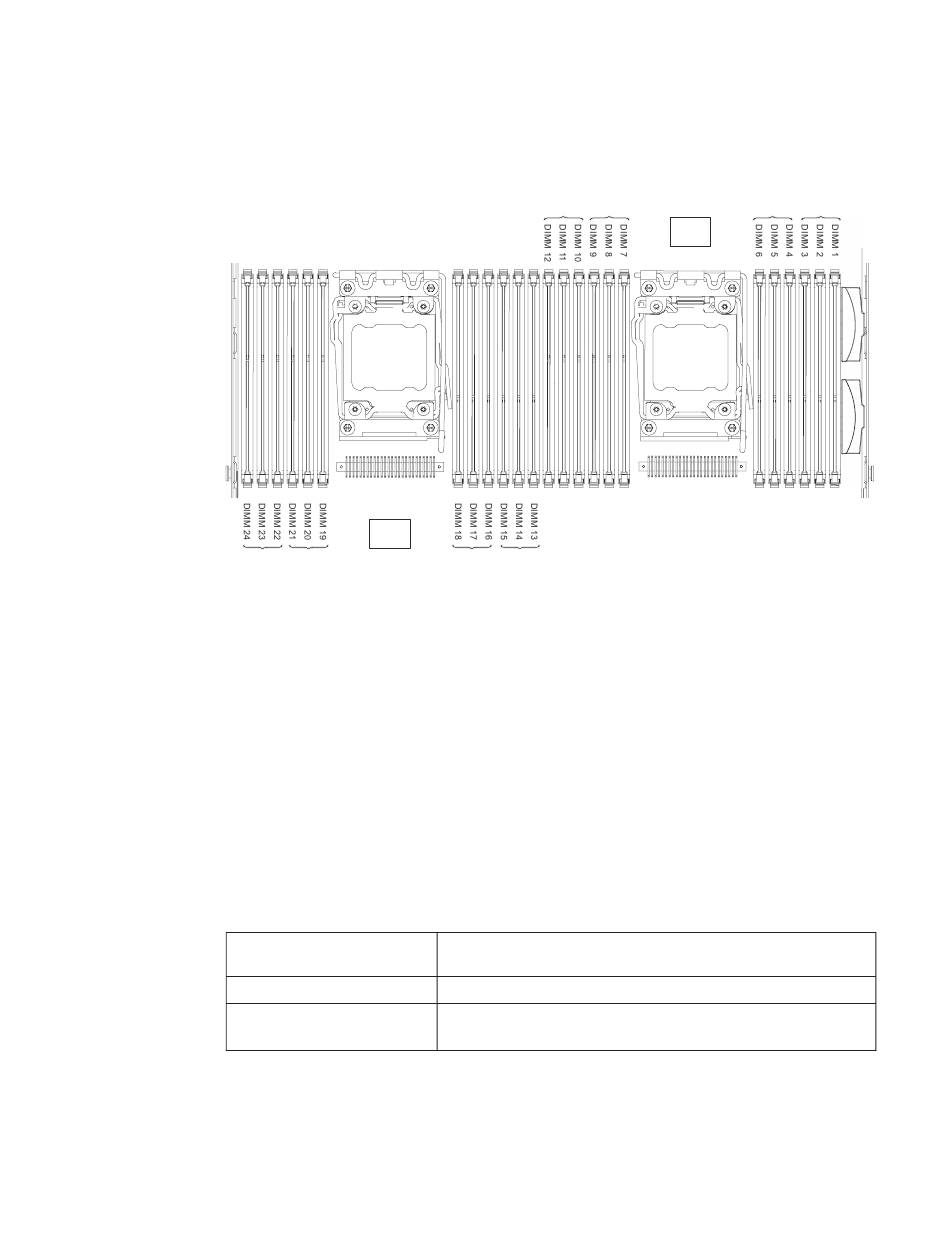

Figure 141. Emplacement des connecteurs DIMM
Séquence d'installation des barrettes DIMM :
Selon le modèle, le serveur comprend au moins une barrette DIMM de 2 ou 4 Go
installée dans l'emplacement 1. Lorsque vous installez des barrettes
supplémentaires, respectez la séquence présentée dans le tableau ci-dessous afin
d'optimiser les performances du système.
Selon le modèle, le serveur comprend au moins une barrette DIMM de 2 ou 4 Go
installée dans l'emplacement 1. Lorsque vous installez des barrettes
supplémentaires, respectez la séquence présentée dans le tableau ci-dessous afin
d'optimiser les performances du système. En général, les trois canaux figurant sur
l'interface de mémoire de chaque microprocesseur peuvent être remplis dans
n'importe quel ordre et n'avoir aucune exigence de correspondance.
250
IBM System x3650 M4 HD Type 5460 - Guide d'installation et de maintenance
2 et ne sont activés que lorsque le microprocesseur 2 est installé.
UC 2
Microprocess eu
Tableau 19. Séquence d'installation des barrettes DIMM en mode normal
Nombre de
microprocesseurs installés
Un microprocesseur installé
Deux microprocesseurs
installés
r 2
Séquence de peuplement des connecteurs DIMM
1, 4, 9, 12, 2, 5, 8, 11, 3, 6, 7, 10
1, 13, 4, 16, 9, 21, 12, 24, 2, 14, 5, 17, 8, 20, 11, 23, 3, 15, 6, 18,
7, 19, 10, 22
Microprocess eu r 1
UC 1
