Avertissement : Pour ne pas casser les pattes de retenue ou endommager les
connecteurs DIMM, ouvrez et fermez les pattes avec précaution.
Encoche
d'alignement
Barrette DIMM

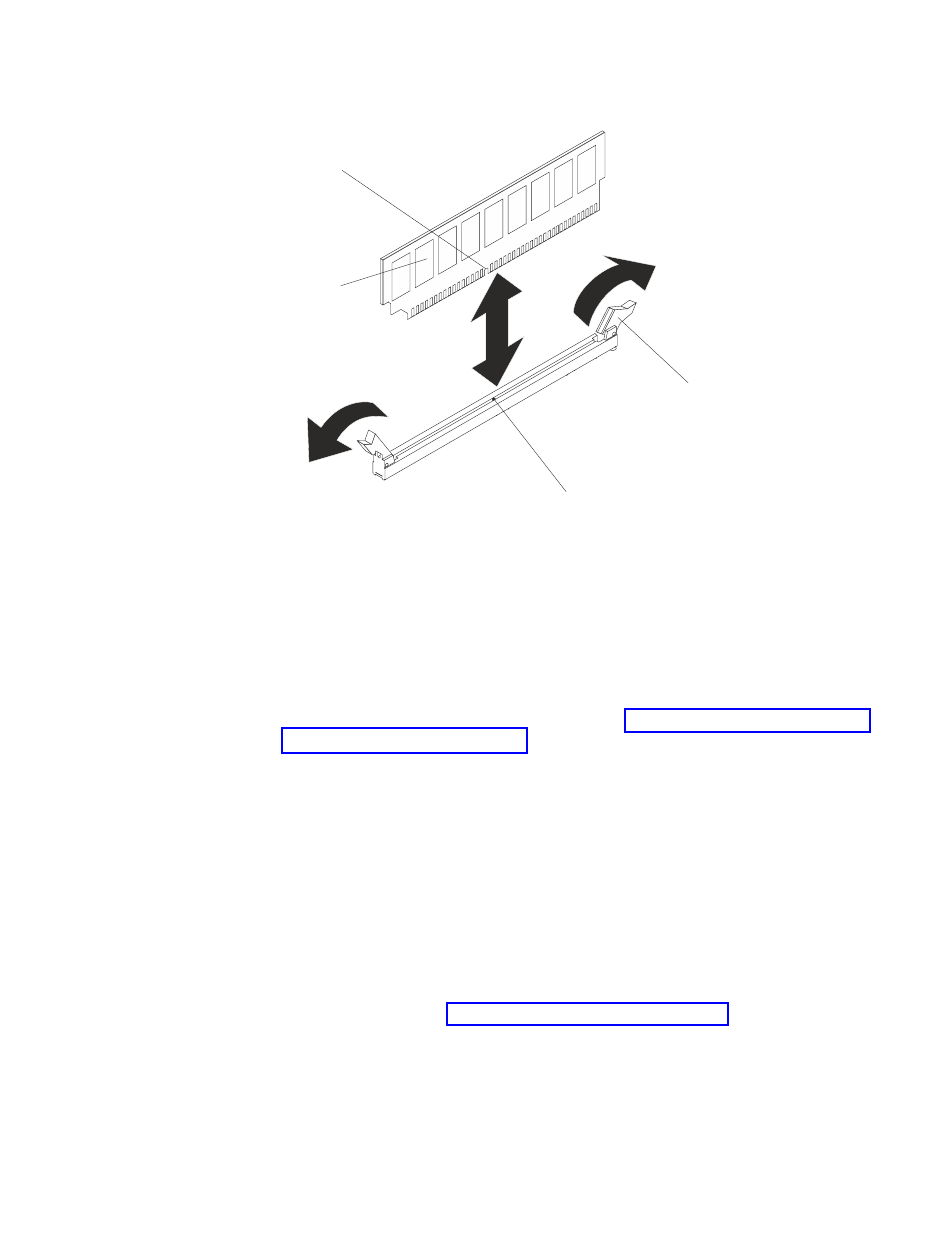

Figure 34. Retrait des barrettes DIMM
7. Mettez l'emballage antistatique contenant la barrette DIMM en contact avec
une zone métallique extérieure non peinte du serveur. Ensuite, déballez la
barrette DIMM.
8. Orientez la barrette DIMM de sorte que son encoche d'alignement s'aligne
correctement avec le taquet d'alignement.
9. Insérez la barrette DIMM dans le connecteur en alignant ses bords avec les
emplacements situés à chaque extrémité du connecteur DIMM (pour les
emplacements des connecteurs DIMM, voir «Connecteurs d'unité en option
sur la carte mère», à la page 34).
10. Exercez une pression sur la barrette DIMM en appuyant fermement et
simultanément sur ses deux extrémités. Les pattes de retenue se placent en
position verrouillée une fois la barrette DIMM correctement installée dans le
connecteur.
Remarque : S'il reste un espace entre la barrette DIMM et les pattes de
retenue, cela signifie qu'elle n'est pas installée correctement. Ouvrez les pattes
de retenue, retirez et réinsérez la barrette DIMM.
Résultats
Si vous avez d'autres périphériques à installer ou à retirer, faites-le maintenant.
Sinon, passez à la section «Fin de l'installation», à la page 104.
Clip de
retenue
Patte d'alignement
