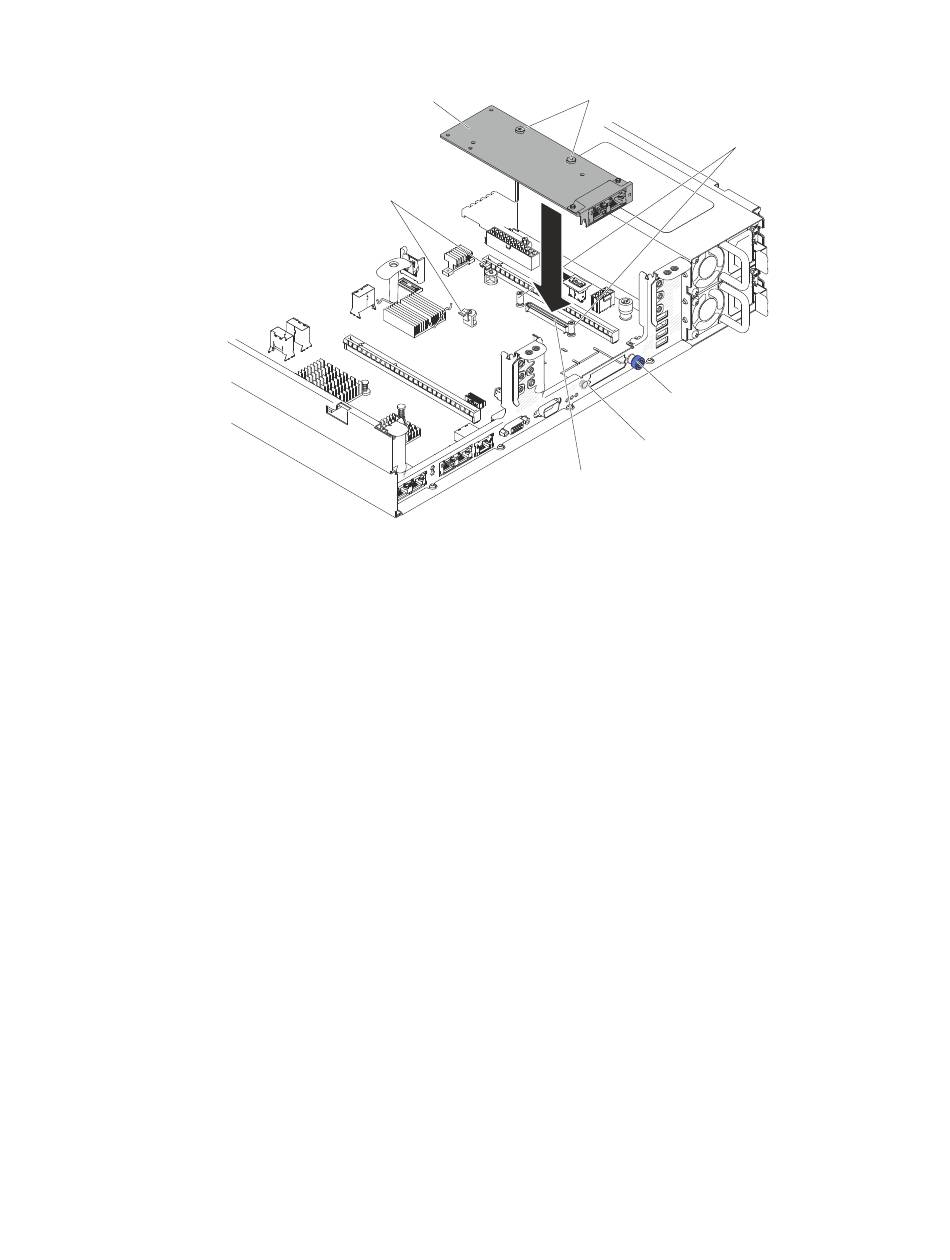

Figure 164. Installation d'adaptateur de réseau installation
274
IBM System x3650 M4 HD Type 5460 - Guide d'installation et de maintenance
Adaptateur
de réseau
Pattes de
retenue
8. Appuyez fermement sur l'adaptateur jusqu'à ce que les broches et les supports
de fixation s'engagent dans celui-ci. Assurez-vous que l'adaptateur est bien
fixé au connecteur de la carte mère.
Avertissement : Vérifiez que les connecteurs de port de l'adaptateur sont
correctement alignés avec le châssis à l'arrière du serveur. Si vous n'insérez
pas correctement l'adaptateur, vous risquez de l'endommager ou
d'endommager la carte mère.
9. Fixez la vis moletée à l'arrière du châssis.
Vis imperdables
Vis moletée
Broche
Connecteur d'adaptateur
de réseau
Trous de perçage
