Câble de configuration
Cordon d'alimentation

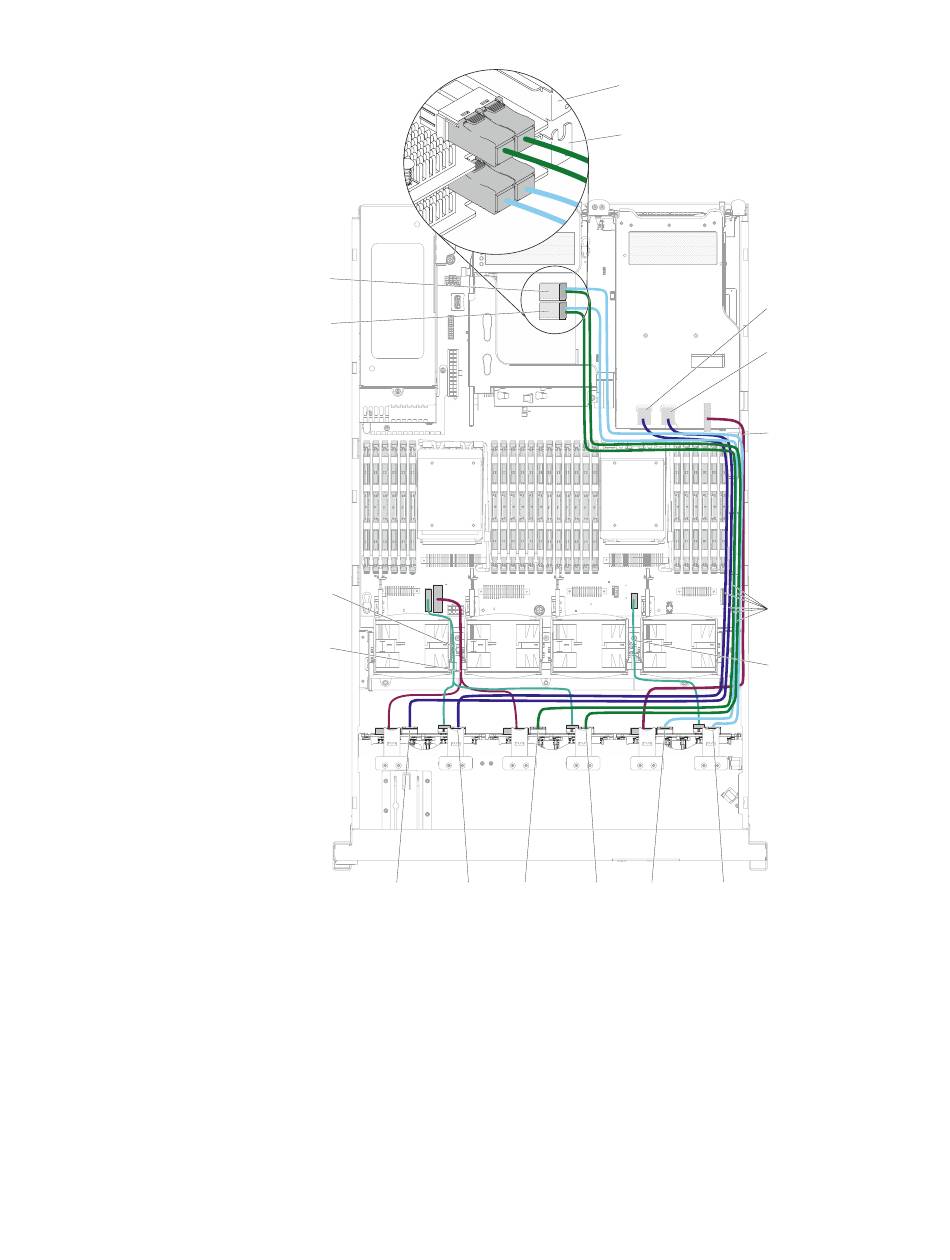

Figure 111. Connexion des câbles du modèle d'unité de disque dur remplaçable à chaud 24 x
2,5 pouces (applicable au contrôleur FLATWOODS ServeRAID M5210 SAS/SATA)
220
IBM System x3650 M4 HD Type 5460 - Guide d'installation et de maintenance
Port 1
Port 0
Port 0 Port 1
Connecteur de bus 1
Connecteur de bus 2
Port 0 Port 1 Port 0
SAS 1
SAS 0
Cordon d'alimentation
Mini-câble SAS
Câble de configuration
Port 1
