l'utilitaire de configuration, vous pouvez configurer le serveur de sorte à utiliser
un réseau de gestion de systèmes dédié ou un réseau partagé.
v Connecteurs Ethernet : Ces connecteurs permettent de connecter le serveur à un
réseau. Lorsque vous activez le port Ethernet partagé pour IMM2 dans l'utilitaire
de configuration, vous pouvez accéder au module IMM2 à l'aide du connecteur
Ethernet 1 ou du connecteur Ethernet de gestion de systèmes (par défaut). Pour
plus d'informations, voir Utilisation de l'utilitaire de configuration.

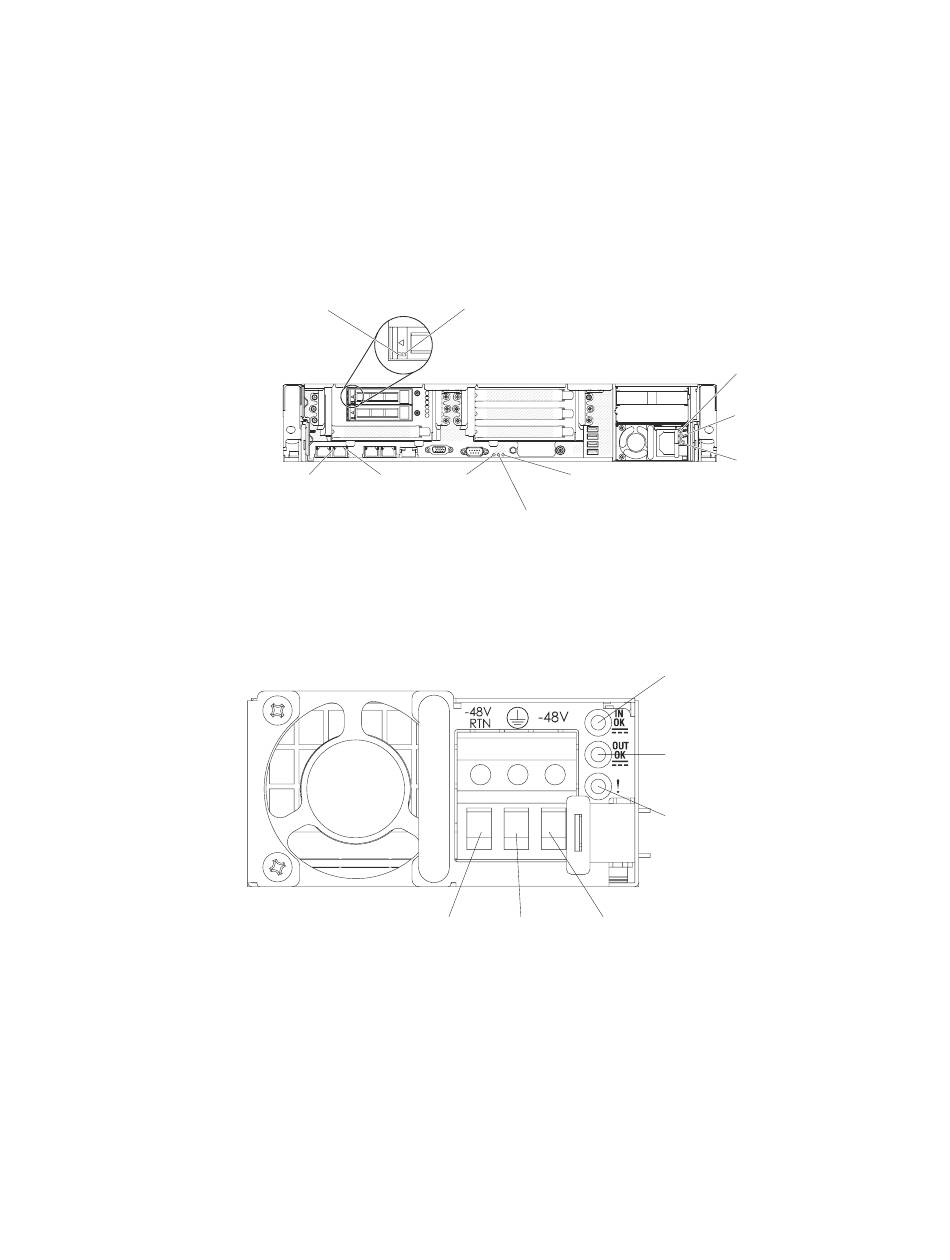

La figure ci-dessous présente les voyants situés à l'arrière du serveur.
Voyant d'activité de l'unité
de disque dur (vert)
Voyant de Voyant Voyant de
liaison d'activité mise sous
Ethernet Ethernet tension (vert)
Figure 11. Voyants de la vue arrière
La figure suivante présente les voyants situés sur un bloc d'alimentation en
courant continu.
-48V retour
Figure 12. Voyants du bloc d'alimentation en courant continu
v Voyants d'activité Ethernet : Ces voyants s'allument lorsque le serveur transmet
ou reçoit des signaux du réseau local Ethernet connecté au port Ethernet.
v Voyants de liaison Ethernet : Ces voyants s'allument lorsqu'une connexion est
active sur l'interface 10BASE-T, 100BASE-TX ou 1000BASE-TX pour le port
Ethernet.
v Voyant d'alimentation en courant alternatif : Chaque bloc d'alimentation en
courant alternatif remplaçable à chaud comporte un voyant d'alimentation en
courant alternatif. Si le voyant d'alimentation en courant alternatif est allumé,
cela signifie que l'électricité qui traverse le bloc d'alimentation par l'intermédiaire
du cordon d'alimentation est suffisante. En fonctionnement normal, le voyant
Voyant d'état de l'unité
de disque dur (jaune)
Voyant d'erreur
système (jaune)
Voyant de
localisation (bleu)
-48V
Terre
Chapitre 1. Serveur IBM System x3650 M4 HD Type 5460
Voyant d'alimentation
en courant alternatif (vert)
Voyant d'alimentation
en courant continu (vert)
Voyant d'erreur du
bloc d'alimentation (jaune)
Voyant de l'alimentation en entrée
Voyant de l'alimentation en sortie
Voyant d'erreur de l'alimentation
23
