8. Mettez le serveur et les périphériques sous tension.
Identificateurs d'unité :
L'ID affecté à chaque unité est imprimé à l'avant ou à l'arrière du serveur. Les
figures suivantes présentent les emplacements des identificateurs des unités. Les
identificateurs et les numéros de la baie d'unité sont identiques.
Identificateurs d'unité de disque dur 2,5 pouces remplaçable à chaud :
L'ID affecté à chaque unité remplaçable à chaud est imprimé à l'avant ou à l'arrière
du serveur.
La figure ci-après présente l'emplacement des identificateurs d'unités de disque
dur. Les identificateurs et les numéros de la baie d'unité sont identiques.
Baie 0

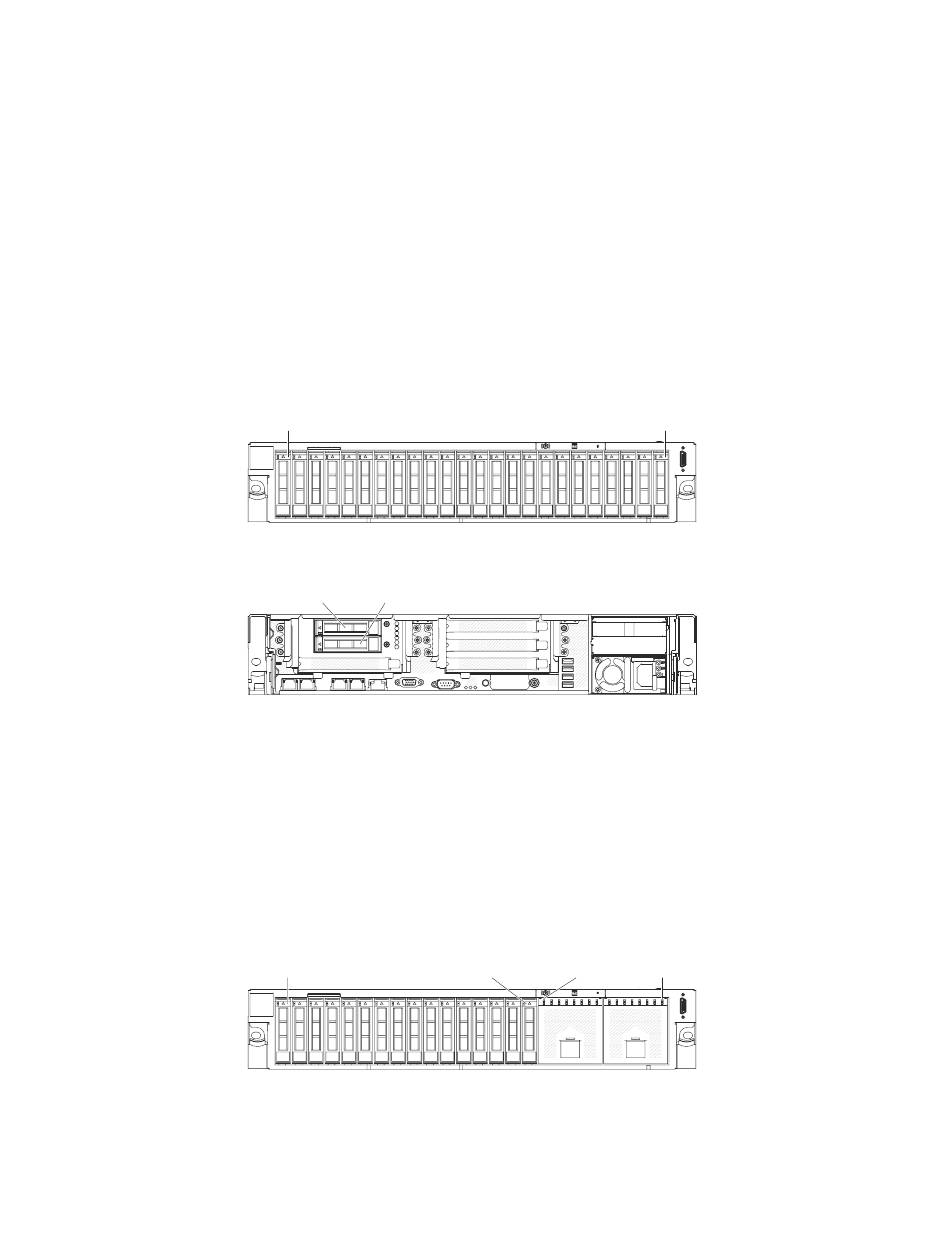

Figure 137. Vue avant : identificateurs d'unité de disque dur 2,5 pouces remplaçable à chaud
Baie 24 Baie 25
Figure 138. Vue arrière : identificateurs d'unité de disque dur 2,5 pouces remplaçable à
chaud
Identificateurs d'unité remplaçable à chaud 2,5 pouces et 1,8 pouce :
L'identifiant de chaque unité remplaçable à chaud est imprimé à l'avant du
serveur.
La figure ci-après présente l'emplacement des identificateurs d'unités de disque
dur. Les identificateurs et les numéros de la baie d'unité sont identiques.
Baie 0
Baies d'unité de disque dur
2,5 pouces 0 à 15
Figure 139. Vue avant : identificateurs d'unités remplaçables à chaud 2,5 pouces et 1,8
pouce
Baie 23
Baie 15 Baie 16 Baie 31
Baies d'unité SSD
1,8 pouce 16 à 31
