IBM System x3650 M4 HD Guide D'installation Et De Maintenance page 104

Cache du socket

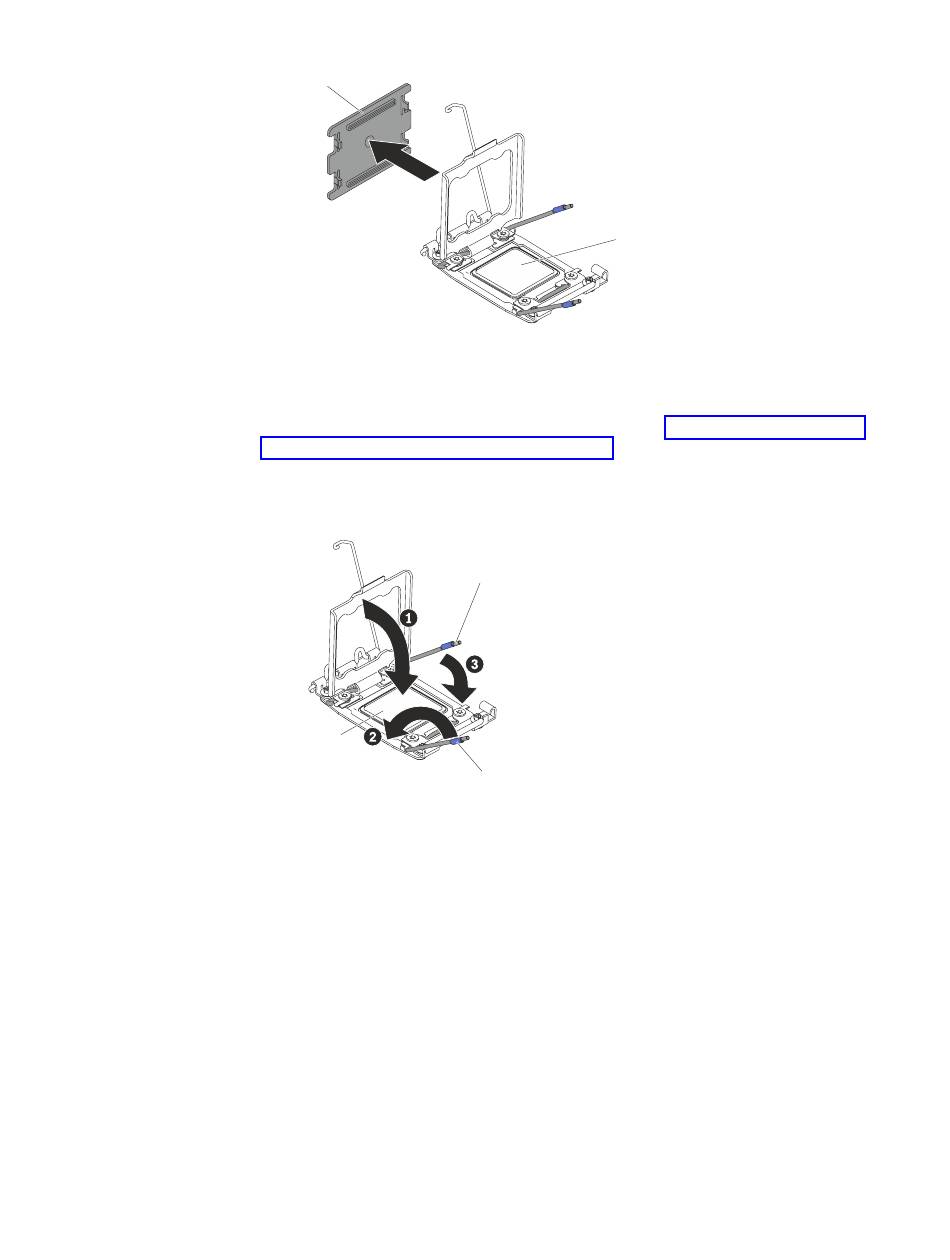

Figure 64. Retrait du cache du socket
Microprocesseur
Figure 65. Engagement des leviers et de la patte de maintien du socket de microprocesseur
10. Installez le dissipateur thermique.
86
IBM System x3650 M4 HD Type 5460 - Guide d'installation et de maintenance
Avertissement : Lorsque vous manipulez des dispositifs sensibles à
l'électricité statique (ESD), prenez les précautions nécessaires pour éviter qu'ils
soient endommagés. Pour plus d'informations, voir «Manipulation des unités
sensibles à l'électricité statique», à la page 39.
9. Fermez les leviers de dégagement et la patte de maintien du socket de
microprocesseur :
a. Fermez la patte de maintien du microprocesseur sur le socket de
microprocesseur.
b. Repérez le levier de dégagement qui doit être fermé en premier, qui est
identifié par une étiquette, et fermez-le.
c. Fermez le deuxième levier de dégagement sur le socket de
microprocesseur.
Avertissement :
v Si vous installez un nouveau dissipateur thermique, ne le posez pas
après avoir retiré le carter en plastique.
v Ne touchez pas la pâte thermoconductrice recouvrant le bas du
dissipateur thermique. Vous risqueriez de la contaminer.
Levier de dégagement
du microprocesseur
Levier de dégagement
du microprocesseur
Microprocess eu r
