Connecteurs
de cartes
Support de l'adaptateur
pleine longueur

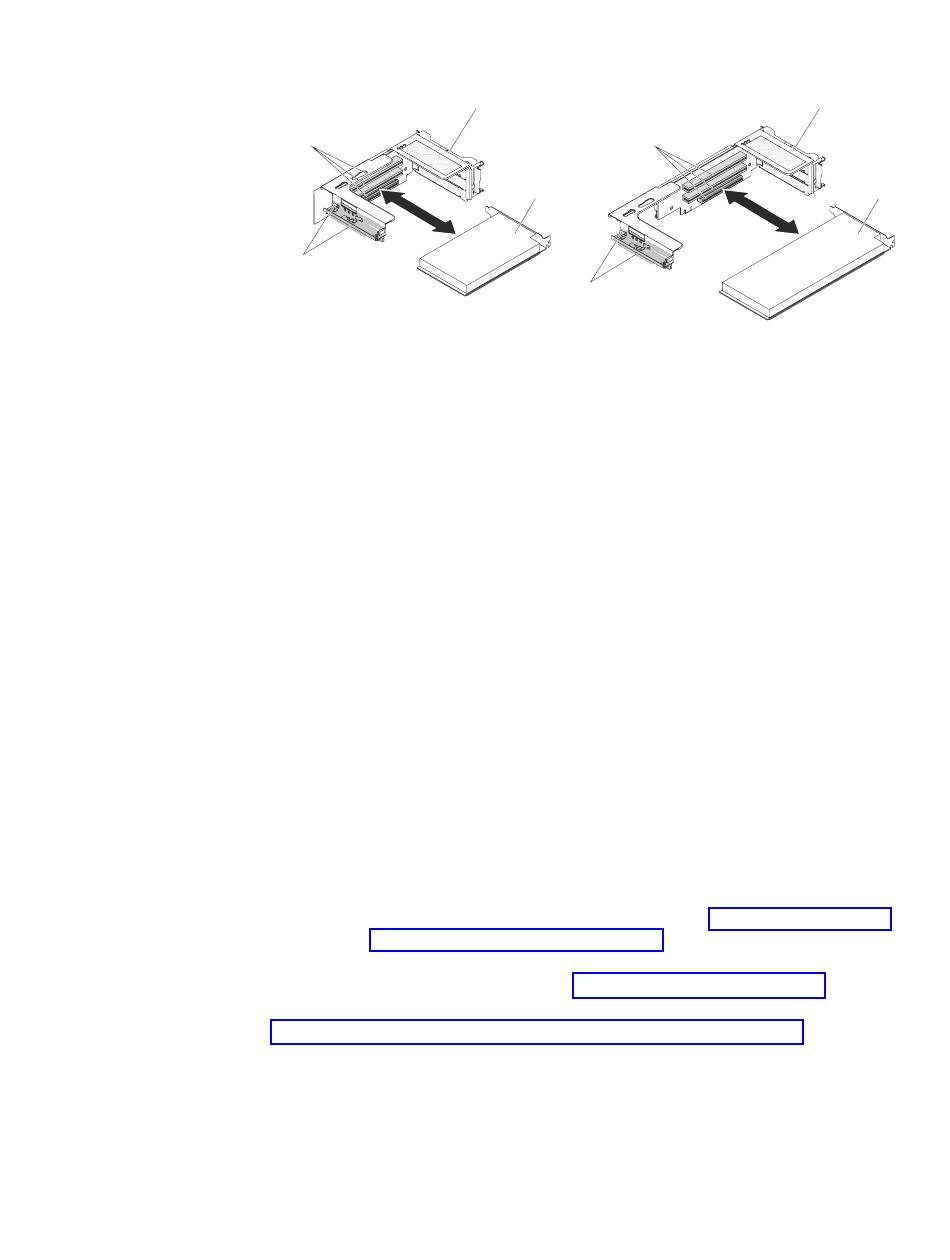

Figure 149. Retrait d'un adaptateur
4. Déconnectez les câbles de la carte (notez le routage des câbles, au cas où vous
deviez réinstaller la carte ultérieurement).
5. Maintenez délicatement la carte par le bord ou les coins supérieurs, puis
délogez la carte de l'emplacement PCI.
6. Si l'adaptateur est long (non tronqué) dans l'emplacement supérieur de
l'assemblage à carte mezzanine PCI et si vous ne prévoyez pas de le remplacer
par un adaptateur pleine-longueur, retirez la patte de fixation correspondante et
stockez-la sous la face cachée de la partie supérieure de l'assemblage à carte
mezzanine PCI.
7. Si vous devez retourner l'adaptateur, suivez les instructions d'emballage et
utilisez les matériaux que vous avez reçus pour l'emballer.
Retrait d'un adaptateur du jeu arrière de deux unités de disque dur :
Utilisez ces informations pour retirer un adaptateur du jeu arrière de deux unités
de disque dur.
Pourquoi et quand exécuter cette tâche
Vous pouvez uniquement installer l'adaptateur SeveRAID-H1110 dans le jeu arrière
de deux unités de disque dur.
Pour retirer un adaptateur, procédez comme suit :
Procédure
1. Lisez les consignes de sécurité commençant à la section «Sécurité», à la page ix
et la section «Conseils d'installation», à la page 36.
2. Mettez le serveur et les périphériques hors tension, débranchez tous les cordons
d'alimentation et retirez le carter (voir «Retrait du carter», à la page 40).
3. Retirez le jeu arrière de deux unités de disque dur contenant l'adaptateur (voir
«Retrait du jeu arrière de deux unités de disque dur», à la page 258).
Assemblage à
carte mezzanine PCI
(en position courte)
Carte
Support de l'adaptateur
pleine longueur
Chapitre 6. Retrait et remplacement de composants
Assemblage à
carte mezzanine PCI
(en position longue
Connecteurs
de cartes
Carte
261
