Mini-SAS
cable

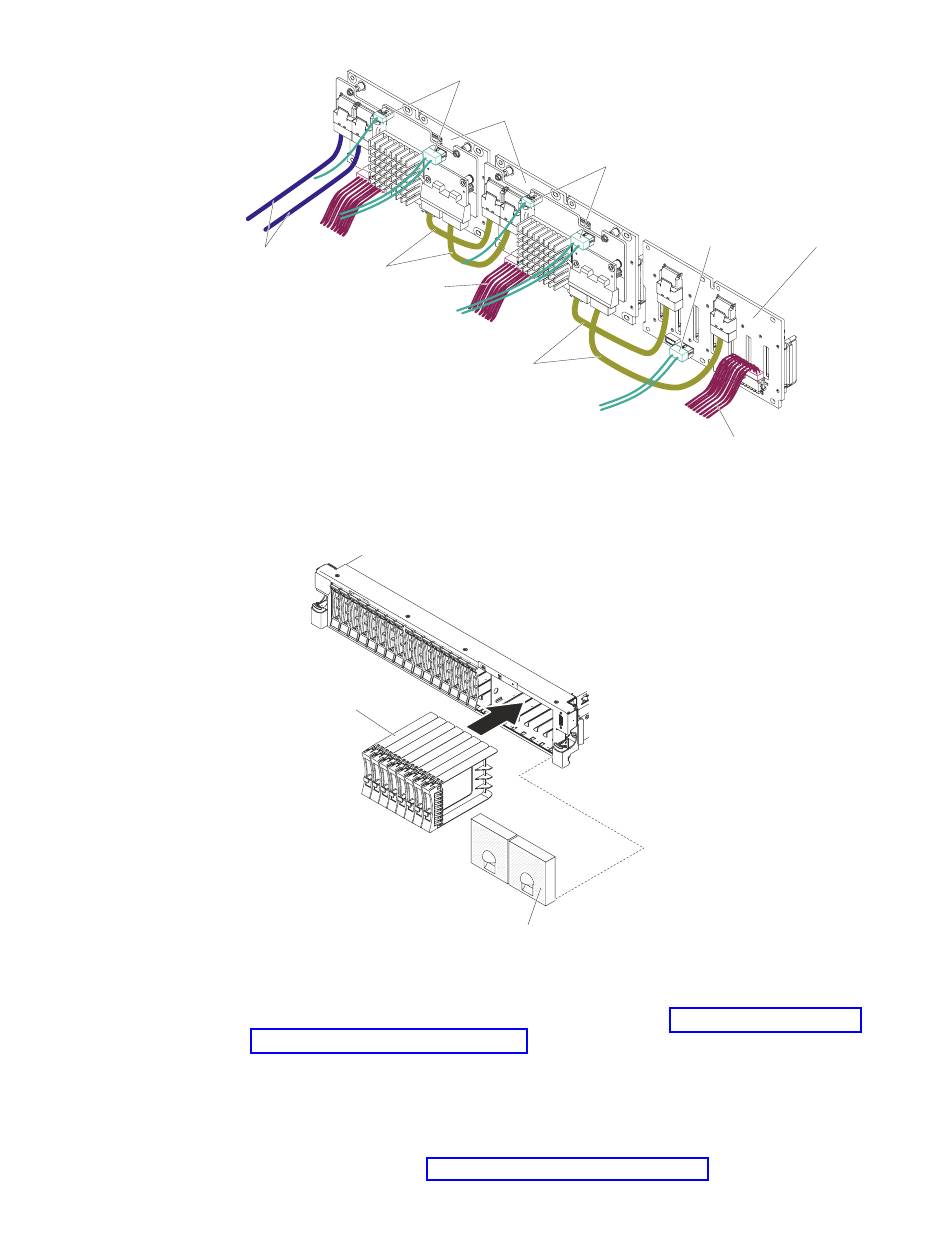

Figure 72. Connexion des câbles des fonds de panier
6. Retirez les deux panneaux obturateurs 4 unités du côté droit.
Panneau obturateur
Figure 73. Retrait des panneaux obturateurs
7. Installez les unités de disque dur le cas échéant (voir «Installation d'une unité
8. Installez les obturateurs d'unité de disque dur 2,5 pouces dans les unités vides.
Résultats
Si vous avez d'autres périphériques à installer ou à retirer, faites-le maintenant.
Sinon, passez à la section «Fin de l'installation», à la page 104.
92
IBM System x3650 M4 HD Type 5460 - Guide d'installation et de maintenance
Câble de connexion
de fond de panier
Cordon d'alimentation
Câble de connexion
de fond de panier
remplaçable à chaud», à la page 46).
Câble de configuration
Module d'extension
Câble de configuration
Panneau obturateur
à 4 unités
Câble de
configuration
Fond de panier
Cordon
d'alimentation
