Outil d'installation
Microprocess eu r

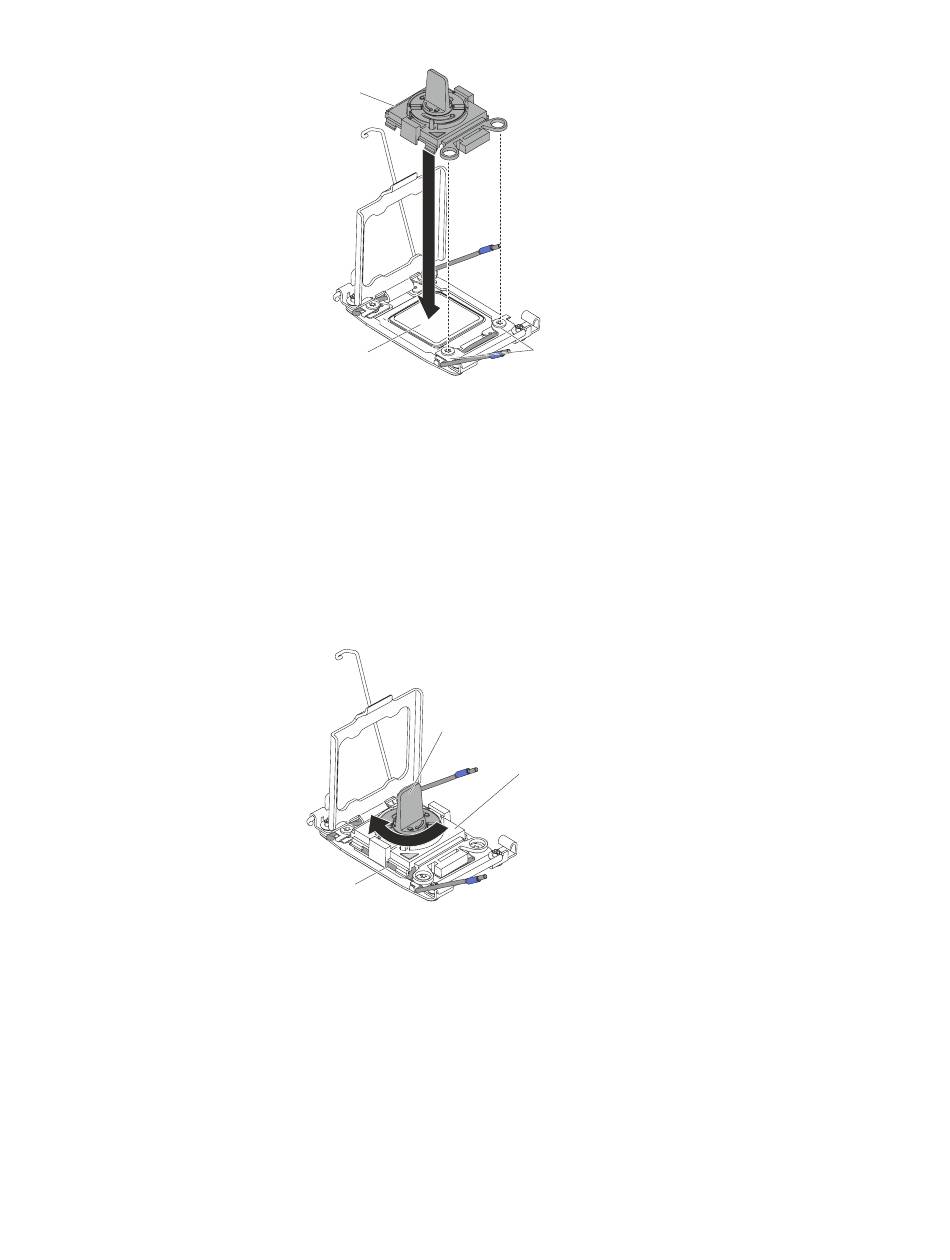

Figure 213. Alignement de l'outil d'installation
c. Utilisez les instructions suivantes sur l'outil d'installation pour retirer le
microprocesseur.
v Si vous utilisez l'outil d'installation A, faites pivoter la poignée dans le
sens des aiguilles d'une montre dans le sens de la fermeture et sortez le
microprocesseur du socket.
v Si vous utilisez l'outil d'installation B, faites pivoter la poignée de l'outil
d'installation jusqu'à ce qu'il verrouille à la position «H» ou «L», en
fonction de la taille du microprocesseur, puis sortez celui-ci du socket.
Microprocess eu r
Figure 214. Ajustement de la poignée de l'outil d'installation
d. Soulevez le microprocesseur et retirez-le du serveur.
Broches d'alignement
Poignée
Outil d'installation
Chapitre 6. Retrait et remplacement de composants
325
