6. Connectez une extrémité du câble au module de mémoire ServeRAID.
7. Acheminez le câble de la batterie ou du module d'alimentation flash le long
du châssis.
Avertissement : Vérifiez que le câble n'est pas coincé, ne recouvre pas les
connecteurs et ne bloque pas les composants de la carte mère.
8. Installez la batterie ou le module d'alimentation flash en haut de la grille
d'aération.
a. Alignez le connecteur du câble de batterie ou de module d'alimentation
flash avec l'emplacement du support. Placez la batterie ou le module
d'alimentation flash dans le support et vérifiez que celui-ci maintient la
batterie ou le module d'alimentation flash en toute sécurité.
Module d'alimentation Flash 1/pile 1

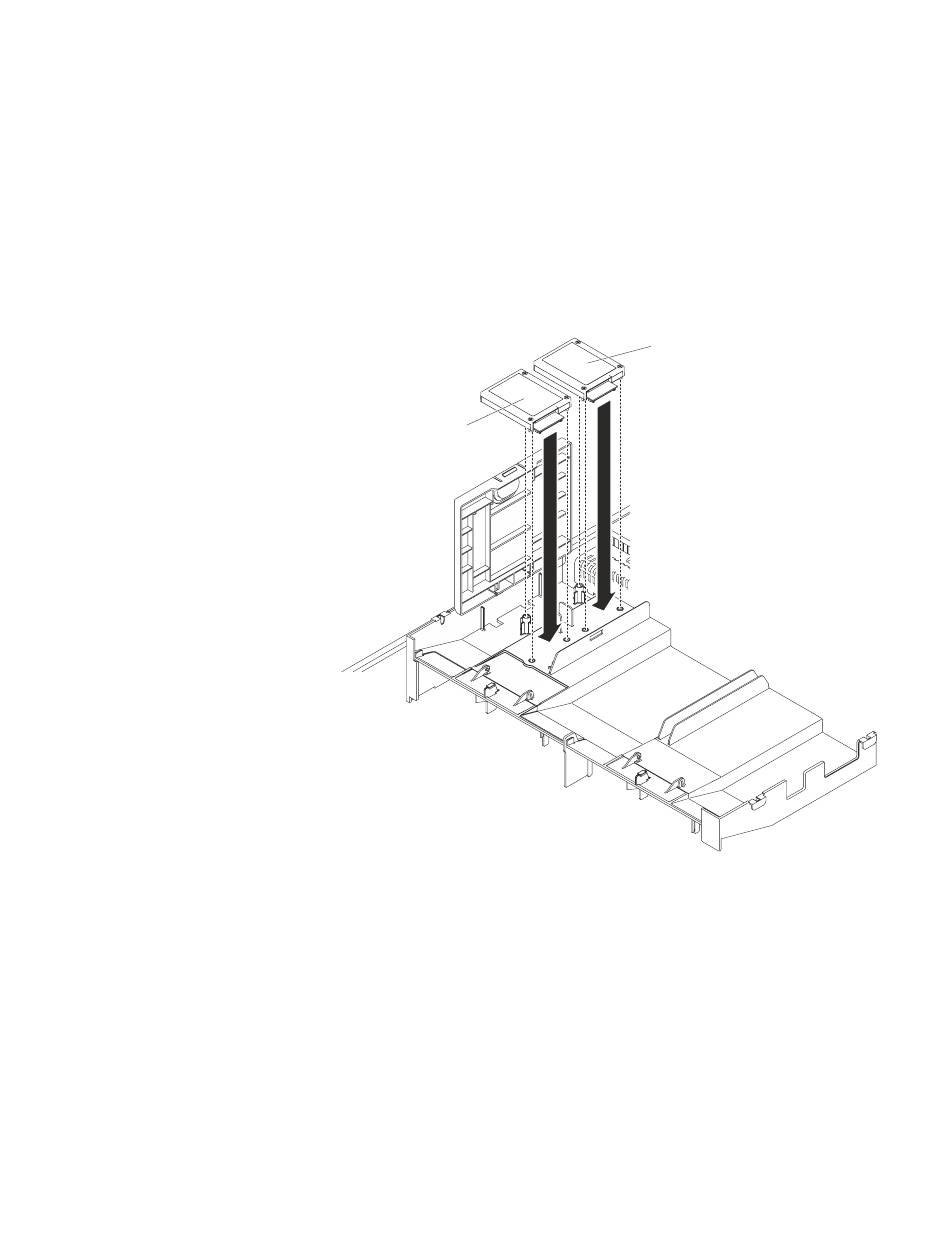

Figure 126. Installation d'une batterie d'adaptateur RAID ou d'un module d'alimentation flash
Remarque : Le positionnement de la batterie ou du module d'alimentation
flash dépend du type de batterie ou de module installé.
b. Connectez l'autre extrémité du câble à la batterie ou au module
d'alimentation flash.
Module d'alimentation Flash 2/pile 2
