4
Montage et description des composants

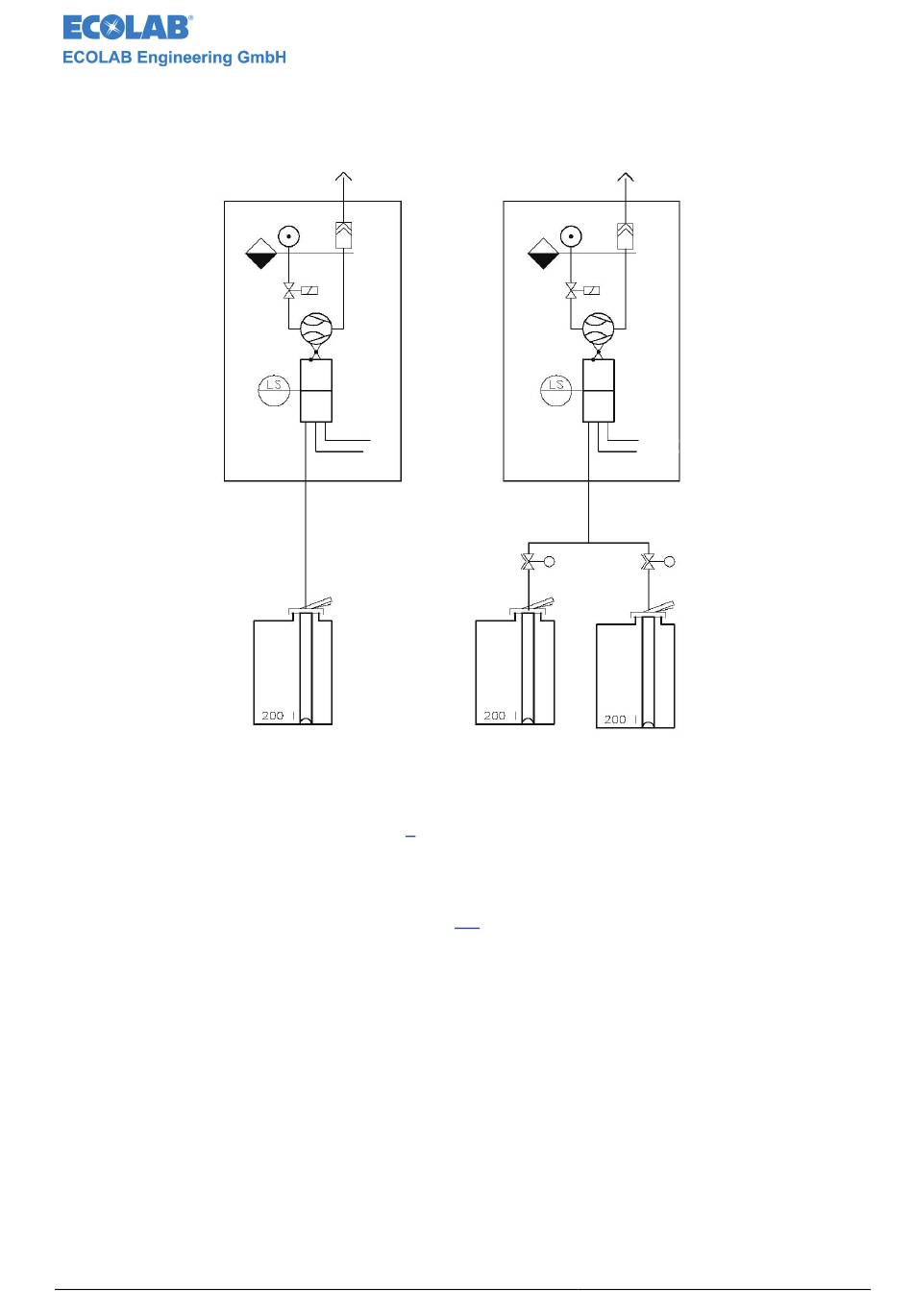

Schéma des fonctions
Fig. 4.1
Les systèmes Connexx Basic ou Connexx Switch sont installés entre le raccordement
d'aspiration des pompes doseuses et le tuyau d'aspiration du contenant. Ils intègrent la
fonction de signal „vide" et veillent à la purge des produits de désinfection enclins au
dégagement de gaz (voir chapitre 1).
Deux contenants peuvent être branchés sur le Connexx Switch. On passe automatiquement
à l'autre contenant une fois le signal „vide" d'un contenant émis. Cette fonction de
commutation peut aussi être montée ultérieurement sur le Connexx Basic à l'aide d'un bloc
de soupapes (voir accessoires, chapitre 9.2).
En plus d'une alimentation électrique de 230 V 50/60 Hz, un raccordement en air comprimé
de 3,5 à 6 bar (sans huile) mais aussi le raccordement d'une conduite d'évacuation d'air
d'au moins DN20 sont absolument nécessaires pour le fonctionnement du Connexx.
