3 pour la centrale et 5 à la Fig 8 pour le
clavier). Mettre en place un cavalier sur les
picots de terminaison.
En série : la terminaison doit être effectuée
en début et fin de bus (voir Fig 12 ).
En étoile:
S'il y a seulement 2 claviers, une
terminaison est requise pour chaque
clavier.
Si il y a plus de 2 claviers, les
terminaisons seront mise en place sur
les 2 claviers les plus éloignés.
Si il y a plus de 2 claviers et que chaque
clavier à un câble de plus de 10 mètres,
les terminaisons seront pas nécessaires.

Adressage des claviers

Chaque clavier doit avoir une adresse
unique. Voir la figure 8 en page 4 pour la
position des cavaliers d'adressage.
MENU
A 1 2 abc 3 def A
B 4 ghi 5 jkl 6 mno B
7 pqrs 8 tuv 9 wxyz
* 0 #
4
4
2
3
3
2
2
MENU
A 1 2 abc 3 def A
B 4 ghi 5 jkl 6 mno B
7 pqrs 8 tuv 9 wxyz
* 0 #
4
4
3
3
3
2
2

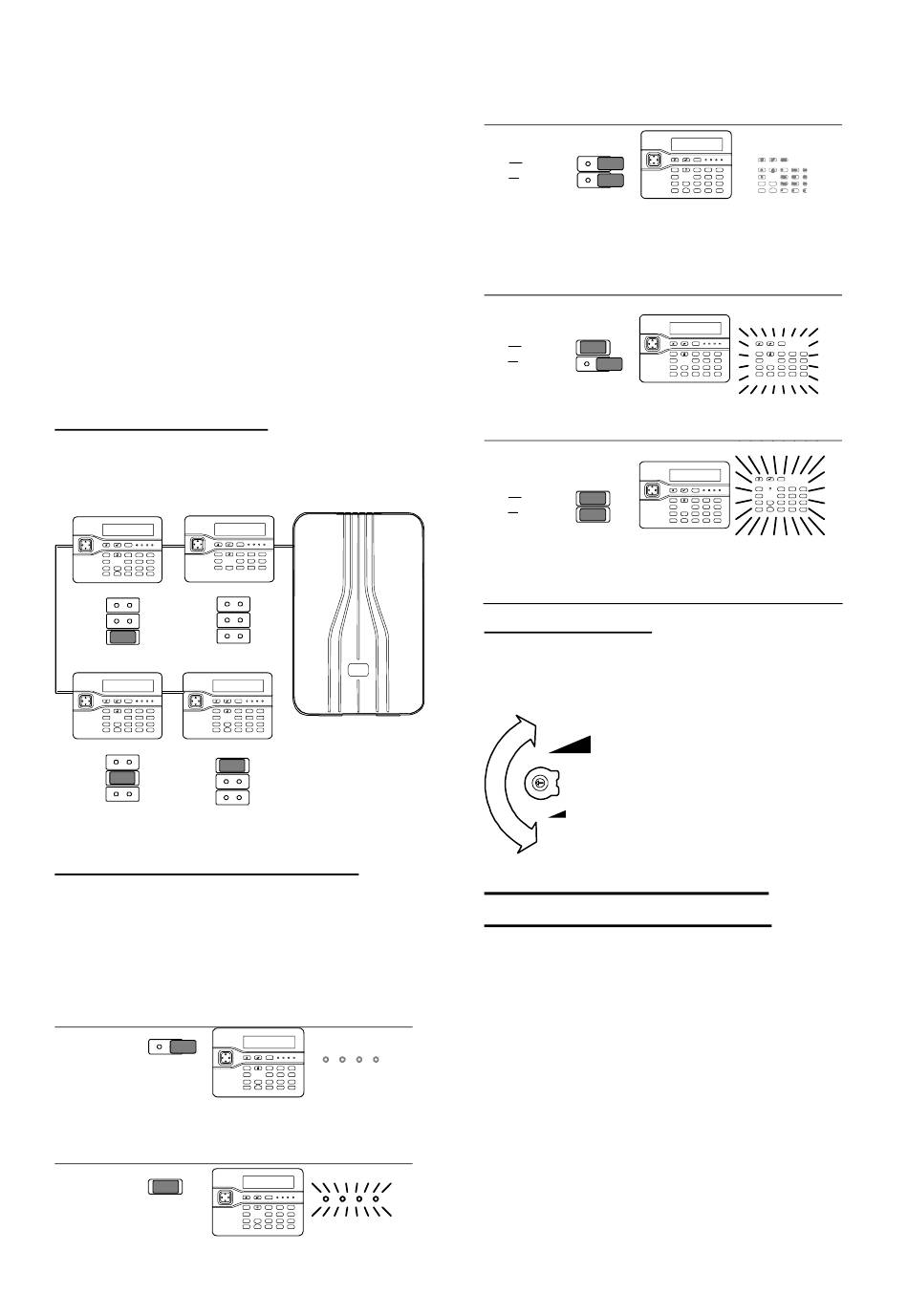

Figure 14 Cavaliers d'adressage des claviers
Voyants ABCD et Rétro éclairage
Vous pouvez contrôler le rétro éclairage et
les voyants marche (ABCD) des claviers à
l'aide de cavaliers présents sur le circuit
(voir figure 8 en page 4 pour les positions
de cavaliers).
Les différentes configurations:
ABCD-ON
Les voyants de marche ABCD ne sont
pas actifs.
ABCD-ON
MENU
1 2 abc 3 def
4 ghi 5 jkl 6 mno
7 pqrs 8 tuv 9 wxyz
* 0 #
1
MENU
1 2 abc 3 def
4 ghi 5 jkl 6 mno
7 pqrs 8 tuv 9 wxyz
* 0 #
4
MENU
A 1 2 abc 3 def
B 4 ghi 5 jkl 6 mno
7 pqrs 8 tuv 9 wxyz
* 0 #
MENU
A 1 2 abc 3 def
B 4 ghi 5 jkl 6 mno
7 pqrs 8 tuv 9 wxyz
* 0 #
Les voyants montrent l'état du système
(ABCD). Le voyant A signale la mise en
service totale.
ON
BL
BRIGHT
Le rétro éclairage est désactivé, celui-ci
sera actif 5 secondes après la pression
d'une touche.
ON
BL
BRIGHT
Le rétro éclairage est permanent.
ON
BL
BRIGHT
Le rétro éclairage est permanent et de
forte intensité.

Volume du buzzer

Il est possible d'ajuster le volume du buzzer
du clavier pour toutes les tonalités excepté
celle de l'alarme. (2 en Fig 8):
Fort
Faible
3. Connexion de la
centrale au secteur
Attention: S'ASSURER QUE LES SECTEUR
EST DECONNECTE ET ISOLE AVANT DE
COMMENCER LE RACCORDEMENT AU
SECTEUR. Le raccordement doit être
effectué par une personne qualifiée et
répondre aux exigences des normes en
vigueur.
